随(sui)着(zhe)激光、离(li)子(zi)束等(deng)技术发展，研究人员(yuan)发明(ming)了多种(zhong)工(gong)艺制备(bei)氧化(hua)物薄(bao)膜材料，而磁控(kong)溅(jian)射(she)镀膜(mo)技术由(you)于(yu)其在大面积镀(du)膜(mo)以及(ji)性能(neng)参(can)数(shu)易调(diao)控(kong)上的优(you)势，成(cheng)为(wei)了工业(ye)及(ji)实(shi)验(yan)室(shi)镀(du)膜的主流方(fang)式(shi)。通(tong)过该技术可(ke)以(yi)制备(bei)出高(gao)性(xing)能(neng)氧化(hua)物薄膜，以(yi)达到(dao)液晶屏(ping)、触(chu)摸(mo)屏(ping)、太阳(yang)能电(dian)池等(deng)领(ling)域的应(ying)用要(yao)求。
在(zai)磁控溅(jian)射(she)技术中，氧(yang)化(hua)物(wu)薄(bao)膜(mo)是通过(guo)电子(zi)与等离(li)子(zi)体(ti)轰击(ji)对应氧(yang)化物(wu)靶(ba)材(cai)进(jin)而(er)在基片上沉积获得(de)［1］，因此薄(bao)膜(mo)各(ge)项性(xing)能(neng)与靶(ba)材(cai)质量息(xi)息(xi)相关(guan)。相比(bi)于(yu)通(tong)过金属(shu)靶(ba)材(cai)反应(ying)沉(chen)积(ji)成(cheng)膜，直接(jie)使(shi)用氧(yang)化物靶材(cai)能(neng)减(jian)少靶(ba)材中(zhong)毒(du)。氧(yang)化(hua)物靶材是(shi)陶瓷靶材的其(qi)中一种(zhong)，随着光电器(qi)件产业(ye)的(de)发展(zhan)成为(wei)了一(yi)种(zhong)关键(jian)性基(ji)材(cai)，但(dan)业界(jie)对其(qi)形状、组分等方(fang)面有(you)严格(ge)的应(ying)用
要求(qiu)，靶(ba)材(cai)制备(bei)难(nan)度较(jiao)大(da)。近年来(lai)我国靶材产(chan)业(ye)化取(qu)得了(le)很大进(jin)展(zhan)，并涌(yong)出(chu)了多家具(ju)有(you)较强市场(chang)竞争(zheng)力的靶材厂(chang)商(shang)，但在高端器件生产应用方面与(yu)日本、德(de)国等国(guo)相(xiang)比(bi)，我(wo)国(guo)氧(yang)化物(wu)靶材(cai)产业仍然(ran)是一大(da)短(duan)板(ban)。
目前(qian)，氧(yang)化物(wu)靶(ba)材制(zhi)备以(yi)素(su)坯成型(xing)、烧(shao)结(jie)两(liang)大(da)工(gong)艺为主体。本文(wen)以(yi)显示行(xing)业氧化(hua)物(wu)靶材(cai)作(zuo)为(wei)重点，结合(he)实(shi)验室研(yan)究(jiu)与工业(ye)生(sheng)产对(dui)靶材结构(gou)、性(xing)能(neng)需求，对(dui)两(liang)大(da)工(gong)艺分别(bie)进行(xing)分析，并对(dui)目前(qian)氧化物(wu)靶材的市场(chang)现状与发展趋势(shi)进行了总结(jie)。
1、氧化(hua)物靶(ba)材种(zhong)类(lei)与(yu)结构发展趋(qu)势(shi)
溅(jian)射(she)靶材(cai)的种(zhong)类繁多，按(an)照(zhao)应(ying)用(yong)领(ling)域(yu)可(ke)分为半导体(ti)相(xiang)关(guan)行(xing)业，以及磁记(ji)录、光(guang)记录、显示靶(ba)材(cai)等。

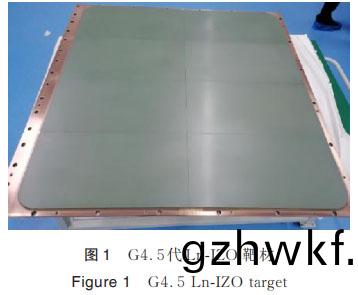

目(mu)前氧化(hua)物(wu)靶(ba)材(cai)主(zhu)要集中(zhong)在显(xian)示(shi)靶(ba)材(cai)领(ling)域，是制备显示面(mian)板(ban)中透明(ming)电极、半(ban)导(dao)体层与(yu)绝(jue)缘层(ceng)的主(zhu)要基材。随着近年来(lai)中(zhong)国新型显示(shi)产(chan)业的市(shi)场(chang)竞争(zheng)力不断攀升，作为(wei)全(quan)球最(zui)大 TFT-LCD 显(xian)示(shi)面(mian)板生产(chan)基地，氧化(hua)物靶(ba)材也(ye)成(cheng)为(wei)了(le)国内(nei)的(de)研(yan)究(jiu)热点(dian)。对(dui)于(yu)显示(shi)面(mian)板领(ling)域(yu)，ITO、AZO 等靶(ba)材溅(jian)射(she)得(de)到(dao)的(de)透明(ming)电(dian)极(ji)被(bei)产(chan)业(ye)界(jie)广(guang)泛采(cai)用(yong)。利(li)用(yong) ZnO、IZO、IGZO 等(deng)靶
材(cai) 溅 射(she) 得(de) 到(dao) 的 薄(bao) 膜(mo) 可 用(yong) 于 TFT 有(you) 源 层 ，在 LCD、OLED 等应(ying)用中显示(shi)出(chu)良好(hao)的(de)性能。此(ci)外，华(hua)南(nan)理工大学还(hai)开(kai)发出(chu)了(le)基(ji)于(yu)镧(lan)系(xi)稀土(tu)的新(xin)型(xing) Ln-IZO 靶材(cai)（图 1），突(tu)破了(le)国(guo)外(wai)传统 IGZO 材料体系的专利(li)限制(zhi)，制备出(chu)的 TFT 器(qi)件(jian)可满(man)足(zu)驱动 AMOLED 的要(yao)求。为了(le)制(zhi)备高性(xing)能氧化(hua)物(wu)薄(bao)膜(mo)，除(chu)溅射(she)参(can)数外，对(dui)于(yu)靶(ba)材(cai)自(zi)身(shen)也(ye)有需(xu)求，如(ru)高(gao)致密(mi)度(du)、组(zu)织均(jun)匀(yun)、大尺寸及(ji)异(yi)形(xing)化(hua)。
2、氧化(hua)物(wu)靶(ba)材(cai)制备工艺(yi)

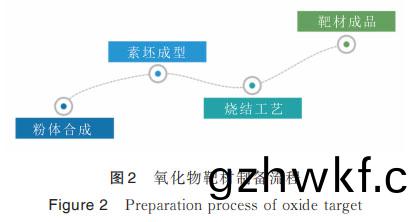

氧化(hua)物靶(ba)材的制备(bei)流程，通常(chang)包括(kuo)粉体合(he)成、素(su)坯(pi)成(cheng)型(xing)及(ji)烧结(jie)三部分（图 2）。制(zhi)备(bei)前(qian)期(qi)需(xu)要(yao)通(tong)过(guo)机(ji)械(xie)球(qiu)磨(mo)、化学(xue)共沉淀等(deng)方法，将原材(cai)料化(hua)为细(xi)密的氧(yang)化物(wu)粉(fen)体(ti)，然后(hou)利用成型(xing)工(gong)艺制(zhi)备(bei)出靶(ba)材(cai)素坯(pi)，再将素坯(pi)进行(xing)烧(shao)结，最后得到(dao)靶材成(cheng)品(pin)。
2.1 素坯成型(xing)
素坯的结构(gou)密(mi)度是影响最(zui)终(zhong)靶材(cai)致(zhi)密程(cheng)度(du)的关键因素(su)，而成型(xing)方式会在很(hen)大(da)程度上决(jue)定(ding)了(le)素坯的(de)结构、气孔(kong)分(fen)布情况。最(zui)为(wei)便(bian)利(li)的素坯成型(xing)方法为(wei)模(mo)压(ya)成(cheng)型［2］，即(ji)先在(zai)模(mo)具中放(fang)入氧化(hua)物(wu)粉末，然(ran)后(hou)压(ya)制出相应(ying)形(xing)状(zhuang)的(de)靶材(cai)素(su)坯。然而，当使(shi)用的(de)压(ya)力(li)过(guo)大时坯(pi)体(ti)不易(yi)脱(tuo)模，并且(qie)压制时(shi)由(you)于各(ge)方向压(ya)力不(bu)均(jun)，制(zhi)得(de)的(de)素(su)坯(pi)容易(yi)产生局(ju)部(bu)开(kai)裂脱落(luo)。在模(mo)压基(ji)
础(chu)上使用冷等(deng)静压成型(xing)（CIP）方(fang)法可有(you)效解(jie)决上述问题(ti)［3］，即(ji)将(jiang)模压(ya)成(cheng)型(xing)后(hou)的(de)素坯放(fang)在弹性(xing)橡(xiang)胶套(tao)内，随(sui)后(hou)置于(yu)以不(bu)可压(ya)缩(suo)流体(ti)填(tian)充(chong)的(de)密(mi)闭容(rong)器中(zhong)并对(dui)流(liu)体施加(jia)压(ya)力，这样(yang)则(ze)可(ke)将压(ya)力均(jun)匀(yun)的传递至(zhi)素(su)坯(pi)，坯(pi)体(ti)不会(hui)受(shou)到(dao)剪切(qie)应(ying)力(li)及(ji)摩擦力的(de)作用，故(gu)而(er)制得不易(yi)开裂(lie)且更(geng)为致(zhi)密的(de)素(su)坯。中(zhong)南(nan)大(da)学刘(liu)志(zhi)宏(hong)等(deng)［4］发现(xian)，在(zai)冷(leng)等(deng)静(jing)压工艺(yi)中(zhong)模压大(da)小(xiao)会影(ying)响(xiang)素(su)坯(pi)密度(du)（图(tu)3），合适的(de)模(mo)压能减少素坯颗粒间的空(kong)隙，当(dang)粉体在(zai)模压 24 MPa 下(xia)预成型后，再在(zai) 250 MPa 下冷(leng)等(deng)静(jing)压(ya)，可(ke)以制得相对密度(du) 59.3% 的素坯，最终经(jing)烧(shao)结(jie)得到(dao)相对密(mi)度(du) 99.1% 的 ITO 靶材(cai)。采用冷等静压法可(ke)以制备出(chu)高(gao)品(pin)质 AZO、ITO 及 IGZO 靶(ba)材的(de)素坯［5-7］，经(jing) 过(guo) 冷(leng) 等 静 压 处 理 后(hou) 的(de) 素 坯(pi) 更 为 致(zhi) 密 均匀(yun)［8-9］，但对(dui)于(yu)大尺寸(cun)靶材(cai)时良品(pin)率(lv)较(jiao)低，由于(yu)受(shou)到(dao)腔室尺寸的(de)限制(zhi)，设(she)备(bei)投(tou)资昂(ang)贵。
近(jin)年来(lai)，将粉(fen)体制(zhi)成浆(jiang)料后(hou)再(zai)成型(xing)的(de)方法受到业界(jie)青(qing)睐(lai)［10-12］，该工艺(yi)称为注浆(jiang)成(cheng)型。先(xian)将(jiang)氧(yang)化(hua)物粉体(ti)与(yu)溶剂混(hun)合，再(zai)加(jia)入分(fen)散(san)剂得(de)到具(ju)有(you)良好(hao)流动(dong)性的(de)浆料(liao)，将(jiang)浆(jiang)料在一(yi)定压(ya)力(li)下(xia)注(zhu)入(ru)到(dao)具(ju)有强(qiang)吸(xi)水性(xing)的模(mo)具中，在(zai)其(qi)吸水(shui)作用(yong)下干燥固(gu)化(hua)得(de)到靶(ba)材素(su)坯(pi)。该工艺目(mu)前被(bei)日本(ben)日矿、日本(ben)东(dong)曹(cao)、韩(han)国三星(xing)康宁(ning)等(deng)公司(si)采用，使(shi)用(yong)该(gai)工艺(yi)生(sheng)产的高(gao)密(mi)度(du) ITO 靶材

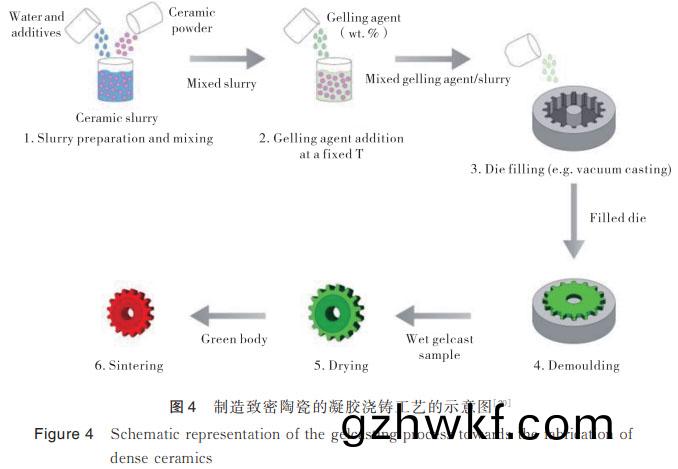

在国(guo)际市场(chang)占有(you)率(lv)达(da)到(dao)一半(ban)以上(shang)［13］。在注浆成(cheng)型(xing)基(ji)础上还(hai)发展出(chu)了凝(ning)胶注(zhu)模(mo)［14-19］成(cheng)型(xing)技术，并(bing)广(guang)泛(fan)应(ying)用于(yu)高致(zhi)密陶(tao)瓷(ci)的制备(bei)（图 4［20］）。该工艺同(tong)样通(tong)过(guo)将粉体制备成良好流(liu)动性的浆(jiang)料(liao)，随后(hou)在(zai)其中(zhong)加(jia)入(ru)有(you)机单(dan)体(ti)，固(gu)化(hua)后(hou)成型(xing)。此(ci)过(guo)程中有(you)机(ji)单(dan)体(ti)发(fa)生聚(ju)合反(fan)应，使(shi)得浆料(liao)中(zhong)的(de)颗(ke)粒(li)被(bei)固定(ding)并(bing)形(xing)成具有(you)三维结构(gou)的物质(zhi)，脱(tuo)模后干(gan)燥并除(chu)去凝(ning)胶制备出均匀致(zhi)密(mi)素坯。杨硕等［21］研(yan)究(jiu)了凝(ning)胶注(zhu)模成型(xing)工(gong)艺(yi)中浆(jiang)料(liao)固相(xiang)含量的(de)适(shi)宜范(fan)围(wei)发现(xian)，素坯密度(du)随固相含(han)量提(ti)升而增(zeng)大（图 5—6），但是含量(liang)过高(gao)会导(dao)致(zhi)浆(jiang)料(liao)流动(dong)性变差，难以(yi)进(jin)行浇(jiao)注(zhu)。在注(zhu)浆成型和(he)凝胶注(zhu)模工(gong)艺中需(xu)要使用低(di)黏度(du)、无杂(za)质且(qie)稳(wen)定(ding)的(de)浆料(liao)，加(jia)上分散剂(ji)、粘结(jie)剂(ji)等(deng)添(tian)加(jia)剂进(jin)行辅(fu)助，实际(ji)生产(chan)过(guo)程后(hou)期(qi)还需脱脂(zhi)工(gong)艺(yi)以减少添加剂等(deng)杂质残留(liu)，这(zhe)两(liang)种(zhong)工(gong)艺(yi)操(cao)作较为简单、成本低(di)，并(bing)且(qie)能(neng)够满(man)足(zu)大尺寸及(ji)异形氧(yang)化物靶材的(de)制(zhi)备，适(shi)用范(fan)围广(guang)。
2.2 烧结(jie)工(gong)艺(yi)
素(su)坯成型(xing)后需(xu)进行(xing)烧(shao)结(jie) ，其中(zhong)热压(ya)法（HotPressed Sintering）是(shi)最为(wei)传统的(de)氧(yang)化(hua)物靶(ba)材(cai)烧结(jie)工艺(yi)。热(re)压法(fa)是(shi)利用热能(neng)和机械(xie)能(neng)的共(gong)同作(zuo)用(yong)，将(jiang)氧(yang)化(hua)物(wu)粉末(mo)或(huo)素坯(pi)烧(shao)结(jie)致(zhi)密化［2］。与(yu)素坯(pi)成(cheng)型中的模压法(fa)类似，热(re)压法(fa)是单轴(zhou)向(xiang)加(jia)压加热的(de)方(fang)式使坯(pi)体(ti)处(chu)于(yu)热(re)塑性(xing)状(zhuang)态(tai)，施加高压时(shi)靶(ba)材烧结温(wen)度的下降(jiang)加快(kuai)了(le)坯(pi)体(ti)致密化。然(ran)而，热(re)压法效率低(di)且(qie)对模具有(you)较(jiao)高(gao)要求(qiu)，导致整(zheng)体成(cheng)本高、靶(ba)材(cai)晶(jing)粒不(bu)均(jun)、良品(pin)率(lv)低(di)。
利用热等静压(ya)法［22-23］（Hot Isostatic Pressing）可以有(you)效提(ti)高靶(ba)材晶(jing)粒(li)均匀(yun)度(du)及(ji)致密(mi)度(du)。热等静(jing)压(ya)法与(yu)前面介(jie)绍的(de)冷等(deng)静压法(fa)相似，素坯在烧(shao)结(jie)时(shi)受到(dao)各方(fang)向(xiang)的压力(li)均匀，此过程(cheng)中晶粒的(de)生(sheng)长方向(xiang)均(jun)相(xiang)同，制得致(zhi)密(mi)均(jun)匀及异形(xing)的(de)氧(yang)化(hua)物靶(ba)材(cai)。使用热等静(jing)压工艺制(zhi)造的氧化(hua)物靶材(cai)质(zhi)量被业界广泛认可，如德(de)国莱(lai)博德公司的靶(ba)材是(shi)市面上质(zhi)量最(zui)好的(de)靶(ba)材(cai)之一［24］。中南(nan)大(da)学张(zhang)树(shu)高［25］将粉体先在(zai) 200 MPa下冷(leng)等静(jing)压(ya)，然后在 1000 ℃、保压(ya)压(ya)力(li) 128 MPa、保温时(shi)间(jian) 3 h 条(tiao)件(jian)下进行(xing)热等静压烧结，制得(de)的(de) ITO靶材(cai)密度(du)达(da)到(dao) 99.5%。华中(zhong)科技大(da)学的陈曙光［26］等以热(re)等(deng)静压(ya)方(fang)式成功制(zhi)备了密(mi)度(du)大(da)于(yu) 99.8% 的(de)圆柱形 ITO 靶材。虽然热等静压(ya)法(fa)可(ke)提高靶材(cai)的致(zhi)密度(du)，但(dan)是不足之(zhi)处(chu)在于(yu)生产(chan)制备(bei)氧化物靶(ba)材的(de)成本(ben)较髙。
相(xiang)较于(yu)热(re)等(deng)静压(ya)法，由(you)于(yu)常压烧(shao)结工艺生产成(cheng)本(ben)低(di)而更(geng)适合工业(ye)化生产。常压烧结(jie)法(fa)［27-29］是(shi)在一(yi)定气(qi)氛(fen)（如氮气(qi)、氧气和空(kong)气）和温(wen)度下(xia)对素(su)坯(pi)烧(shao)结(jie)的方法。与(yu)前(qian)面(mian)两(liang)种烧(shao)结工艺(yi)不(bu)同，常压(ya)烧结不(bu)需要额(e)外加(jia)压(ya)，一般是(shi)通过调节气氛和温度(du)来满足(zu)不(bu)同(tong)靶材的烧结(jie)需求。值(zhi)得一提(ti)的是(shi)，素坯(pi)性质是影响(xiang)常(chang)压(ya)烧结靶(ba)材(cai)致(zhi)密化和(he)提高靶材的晶粒(li)质量及致
密(mi)度(du)的重(zhong)要(yao)因(yin)素(su)。使用(yong)模压(ya)等(deng)简单(dan)成型方法制备出的(de)靶材素坯(pi)，其坯(pi)体(ti)通常不(bu)够均(jun)匀致(zhi)密(mi)，在(zai)使(shi)用常(chang)压(ya)烧结后容(rong)易(yi)出(chu)现开裂(lie)、密(mi)度(du)较(jiao)低(di)的(de)情况(kuang)。由(you)于(yu)受(shou)到(dao)素(su)坯(pi)成(cheng)型(xing)等(deng)工(gong)艺(yi)的限(xian)制，常(chang)压烧(shao)结(jie)法(fa)在(zai)早期基本(ben)无法满足氧(yang)化(hua)物靶(ba)材的制(zhi)备(bei)要求，而随着(zhe)靶(ba)材(cai)素(su)坯成型工艺(yi)的发(fa)展，如(ru)冷等静压、凝胶注模等(deng)成(cheng)型技(ji)术的广泛应(ying)用，常压(ya)烧结法(fa)成为了当下(xia)工业(ye)生产高(gao)质量(liang)

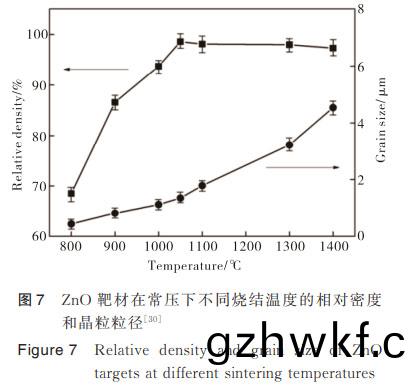

氧化物靶材(cai)的(de)主流烧(shao)结(jie)工艺。孙(sun)文(wen)燕(yan)等(deng)［30］采(cai)用凝胶注(zhu)模(mo)成型技术(shu)制备 ZnO 陶(tao)瓷坯体，并在较低温度(du)下常(chang)压烧结(jie)后(hou)获(huo)得相(xiang)对(dui)密度达(da) 98.6% 的 ZnO 靶(ba)材(cai)，同(tong)时发现(xian)适度提高烧(shao)结温(wen)度可有效(xiao)增(zeng)加(jia)靶材(cai)相对(dui)密(mi)度(du)（图 7）。

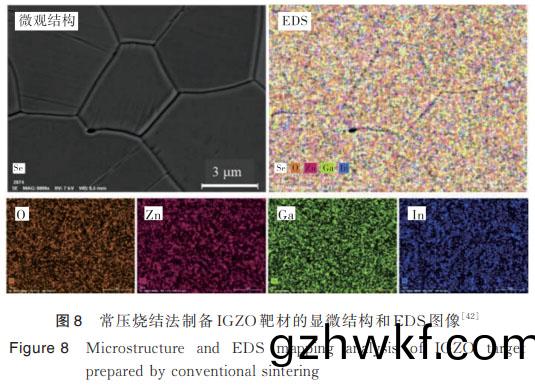

目(mu)前(qian)，日(ri)本(ben)日矿、东(dong)曹(cao)等(deng)公司(si)在(zai)常压(ya)烧(shao)结方(fang)面(mian)拥(yong)有(you)明显(xian)的优(you)势(shi)，日矿公司采(cai)用(yong)冷(leng)等静压法制(zhi)得(de)素(su)坯(pi)，使用(yong)常(chang)压烧(shao)结法来(lai)生(sheng)产 ITO 靶(ba)材(cai)，结果显(xian)示(shi)靶材(cai)致密(mi)且(qie)良(liang)品(pin)率(lv)高；东曹(cao)公司使用(yong)注(zhu)浆成(cheng)型(xing)制(zhi)备 素(su) 坯(pi) ，通 过 常 压(ya) 烧(shao) 结 能(neng) 制(zhi) 备 出 2200 mm×2500mm 的(de)大(da)尺寸(cun)靶材(cai)，且(qie)其相对密(mi)度(du)高(gao)于(yu) 99.5%。程(cheng)念等(deng)［31］研(yan)究了常(chang)压(ya)烧(shao)结 ITO 靶(ba)材时升温速(su)率对(dui)靶(ba)材(cai)密度及(ji)微观(guan)组(zu)织(zhi)的影响(xiang)发现，在 1550 ℃氧(yang)气(qi)气(qi)氛(fen)下进(jin)行(xing)烧结(jie)时，在低(di)温(wen)阶(jie)段(duan)（0—500 ℃）升温(wen)速率为(wei)3 ℃·min−1，高 温 阶 段（500—1550 ℃）升(sheng) 温 速 率 为8 ℃·min−1的(de)条件下，可以得到(dao)相对(dui)密度(du)为 99.58%的(de)靶材(cai)，其(qi)孔(kong)洞(dong)少(shao)且(qie)宏观上(shang)无裂纹(wen)。Chen 等(deng)［32］先将In2O3、Ga2O3和(he) ZnO 粉(fen)末(mo)研(yan)磨后进(jin)行冷(leng)等(deng)静(jing)压(ya)成(cheng)素(su)坯(pi)，随后(hou)在氧气(qi)气(qi)氛(fen)下(xia)常压(ya)烧结(jie)制得了相对(dui)密度(du)99.13% 的(de) IGZO 靶(ba)材(cai)，且(qie)元素(su)分(fen)布与微观(guan)结(jie)构均(jun)匀（图(tu) 8）。
与传(chuan)统(tong)常压(ya)烧结相比，先(xian)快速加热(re)，然(ran)后(hou)在(zai)较低温度下保(bao)温一(yi)定时间(jian)的(de)两步烧(shao)结(jie)（TSS）制(zhi)备(bei)的(de)氧(yang)化(hua)物靶材晶(jing)粒尺寸(cun)更(geng)小、电(dian)阻(zu)率(lv)更(geng)低(di)、密度(du)更(geng)高。
Liu 等(deng)［33］使用注浆成型(xing)制(zhi)得 IGZO 靶材素坯，然(ran)后将(jiang)其(qi)快速(su)升(sheng)温(wen)至 1450 ℃，再(zai)降(jiang)至 1350 ℃并保(bao)温 12 h，最后(hou)得(de)到相(xiang)对(dui)密(mi)度 99.5%、平(ping)均(jun)晶粒尺(chi)寸 5.81 μm、电阻(zu)率(lv) 2.31 ×10−3 Ω·cm 的(de)高(gao)质(zhi)量 IGZO 靶材，其溅射(she)薄(bao)膜在(zai)可见(jian)光(guang)范围(wei)内具(ju)有(you) 88% 透(tou)射(she)率，以及(ji)0.6—0.7 nm 的(de) 低 均(jun) 方(fang) 根(gen)（RMS）粗 糙 度 和 约(yue) 9×10−3 Ω·cm 的 低 电(dian) 阻 率 。 文(wen) 献［34-38］报(bao) 道 的(de) 非(fei) 晶IGZO-111 和(he) IGZO-112 溅射(she)薄(bao)膜的(de)电阻率范(fan)围分别为(wei) 5×10−3—1×104sup>Ω·cm 和 4×10−3—1×105 Ω·cm，具体取(qu)决于溅射(she)参(can)数。但常压(ya)烧(shao)结(jie)要(yao)求(qiu)粉(fen)体(ti)具(ju)有(you)高烧结活性，并(bing)需要(yao)加入(ru)各(ge)种(zhong)烧结助(zhu)剂(ji)［39-41］。
烧结(jie)工艺的(de)差(cha)异会(hui)在很大(da)程度上(shang)影(ying)响靶材(cai)的密度(du)、晶(jing)粒(li)尺(chi)寸、化(hua)学(xue)组成(cheng)、电(dian)阻(zu)率(lv)等(deng)各项(xiang)参数［43］，进(jin)而(er)影响(xiang)溅(jian)射(she)薄(bao)膜(mo)的(de)性(xing)能。氧化物(wu)靶材如(ru) ITO 在(zai)高(gao)温(wen)下(xia)可能(neng)会分(fen)解(jie)为低(di)价(jia)氧化物（In2O 或者(zhe) SnO）等(deng)物(wu)质(zhi)，此(ci)过程会(hui)有(you)氧气释放(fang)形(xing)成气(qi)孔阻(zu)止(zhi)靶(ba)材(cai)的(de)致密化。华(hua)南(nan)理工(gong)大学(xue)兰林锋［44］等使用热(re)压(ya)法(fa)制备IZO 靶材(cai)时(shi)发(fa)现，烧(shao)结温(wen)度(du)为(wei) 850 ℃时(shi)靶(ba)材(cai)呈(cheng)致密(mi)化(hua)状(zhuang)态(tai)，而(er)当温度升(sheng)至(zhi) 900 ℃后 In2O3的(de)挥(hui)发(fa)破(po)坏了(le)靶(ba)材(cai)烧结(jie)致(zhi)密化(hua)。Wu 等［43］研究(jiu)了摩尔(er)分(fen)数(shu)（In2O3∶Ga2O3∶ZnO）为(wei) 1∶1∶1 和(he) 1∶1∶2 的(de) IGZO 靶材(cai)发(fa)现，
当烧(shao)结(jie)温度(du)从(cong) 1400 ℃ 提高(gao)到 1500 ℃ 时，两(liang)种(zhong)靶材(cai)的(de)孔(kong)隙率都(dou)有(you)增加(jia)，主(zhu)因(yin)是高(gao)温下 In2O3与(yu) ZnO 的挥发(fa)，而延(yan)长(zhang)烧(shao)结时间也(ye)会(hui)破(po)坏靶材晶体(ti)结构，降低致密度(du)并使(shi)电(dian)阻(zu)率(lv)上升。
由于(yu)烧(shao)结(jie)时需(xu)要通(tong)入(ru)氧(yang)气或(huo)者空气维持(chi)一定(ding)的(de)氧压(ya)，以阻(zu)止氧化(hua)物靶(ba)材(cai)的进一步(bu)分解(jie)［45］。优化烧(shao)结(jie)条(tiao)件能有效提(ti)高(gao)靶(ba)材密度并(bing)降(jiang)低(di)晶粒(li)尺(chi)寸，使(shi)用(yong)较高(gao)密度(du)的氧化物靶材(cai)通常(chang)可以制备出(chu)较(jiao)低电(dian)阻(zu)率的薄(bao)膜［46］，此(ci)外薄(bao)膜的薄层电阻、透射率和(he)均匀性(xing)也(ye)受(shou)到晶(jing)粒(li)尺寸(cun)的(de)显(xian)着影(ying)响。Xu 等(deng)［47］研(yan)究了烧(shao)结(jie)工(gong)艺(yi)对(dui) ITO 靶材的(de)晶粒(li)尺寸(cun)的影(ying)响发现(xian)，快(kuai)速(su)加热(re)和(he)较短的(de)保(bao)温时间能(neng)得(de)到(dao)直(zhi)径(jing)小于 10 μm 的小晶(jing)粒(li)尺(chi)寸的(de)靶材(cai)，其(qi)在溅(jian)射(she)时(shi)膜(mo)厚波动(dong)小，可以提(ti)高(gao)薄膜(mo)可(ke)见光透射率的均(jun)匀性、降(jiang)低平均薄(bao)层(ceng)电(dian)阻并(bing)提高薄(bao)层(ceng)电阻均匀性。SnO2均(jun)匀分(fen)布的(de) ITO 靶材，可以抑(yi)制溅(jian)射过(guo)程中(zhong)的电(dian)弧现(xian)象(xiang)和结(jie)瘤(liu)的产生［48］，同(tong)时(shi) ITO 薄(bao) 膜(mo) 中 的 锡(xi) 含 量(liang) 对 电 导 率 调 节(jie) 非(fei) 常 重要［49-50］。 在 Xu［51］的(de) 一(yi) 项(xiang) 研 究(jiu) 中 发(fa) 现(xian) ，ITO 靶(ba) 材 中(zhong)SnO2含量的降低(di)会(hui)导致靶(ba)材(cai)电阻率(lv)上升(sheng)，而弯曲强(qiang)度 和 密 度 下 降 。 Minami［52］和 Huang［53］等 研(yan) 究 了(le)AZO 靶材的(de)电(dian)性(xing)能(neng)对溅(jian)射(she)薄(bao)膜(mo)性(xing)能(neng)的影(ying)响(xiang)，结果(guo)表(biao)明具有较(jiao)低(di)电阻(zu)率的(de) AZO 靶(ba)材可制(zhi)备更(geng)低电(dian)阻(zu)率(lv)且(qie)电(dian)阻率空(kong)间分(fen)布(bu)更(geng)均匀(yun)的薄膜。目前(qian)，报道［54-59］的 常 压(ya) 烧 结 法 制 备 的(de) AZO 靶(ba) 材 的(de) 相 对(dui) 密(mi) 度 为98.6%—99.8%、晶(jing)粒尺(chi)寸(cun)为(wei) 2.7—5.0 μm 和电阻率范(fan)围(wei) 8.9×10−4—0.5 Ω·cm。Chen 等(deng)［60］研究(jiu)了烧(shao)结(jie)温(wen)度(du)对(dui) Ti 掺(can)杂(za) ZnO（TZO）陶(tao)瓷靶材及其薄膜(mo)的影(ying)响发(fa)现，在(zai) 1300 ℃ 烧结(jie)的(de)靶材(cai)溅射(she)的薄(bao)膜(mo)相对(dui)光(guang)滑，并且(qie)具(ju)有较高的(de)透(tou)光(guang)率(lv)（88.9%）和较(jiao)低(di)的(de)电(dian)阻率(lv)（8.47×10−4 Ω·cm）。通过(guo)使用(yong) TiO2-x 靶(ba)材可直流(liu)溅(jian)射制备 TNO 薄膜(mo)，其(qi)电阻(zu)率约(yue)为(wei) 1.3×10−3 Ω·cm，在(zai)可见光(guang)范围的透(tou)射率(lv)达到 70%［61］。
3、结语
氧化物陶瓷(ci)靶材是当下溅(jian)射(she)靶(ba)材(cai)行(xing)业(ye)中的(de)研(yan)究(jiu)热点(dian)，是制备高性能(neng)氧化(hua)物功能(neng)薄膜的(de)关(guan)键(jian)基(ji)材。随(sui)着磁(ci)控(kong)溅射镀膜技术(shu)的发(fa)展(zhan)，氧(yang)化物(wu)靶材(cai)逐渐(jian)向(xiang)大(da)尺(chi)寸(cun)、异形(xing)化(hua)、高(gao)致(zhi)密方(fang)向(xiang)发(fa)展(zhan)。素(su)坯(pi)成(cheng)型及(ji)烧(shao)结(jie)的(de)工(gong)艺是靶(ba)材(cai)制(zhi)备(bei)工序中的关键环节(jie)，二者(zhe)的(de)工艺在很大程度上决定了靶(ba)材的品质及(ji)生(sheng)产成(cheng)本(ben)。近年来(lai)，半导(dao)体器(qi)件(jian)产业在我(wo)国国民经(jing)济(ji)的(de)比重不(bu)断提升(sheng)，其(qi)中显示面(mian)板产(chan)业的(de)迅速(su)发(fa)展不断牵(qian)动着(zhe)上(shang)游装备(bei)制(zhi)造与光(guang)电材(cai)料技术突破。然而(er)掌握(wo)先进氧(yang)化(hua)物靶(ba)材(cai)制(zhi)备工艺(yi)的国家大多实行(xing)技术(shu)封(feng)锁，国(guo)内(nei)各厂商(shang)生(sheng)产(chan)的靶(ba)材质量将在(zai)很(hen)长(zhang)一(yi)段(duan)时间(jian)内(nei)都(dou)无法满足高端(duan)显(xian)示面(mian)板产业(ye)的需求(qiu)，我国(guo)氧化物(wu)靶材依(yi)赖(lai)进口［62］。而(er) ITO、AZO、ZnO、IGZO 等氧(yang)化物靶(ba)材作为(wei)生(sheng)产高(gao)性能导(dao)电薄膜(mo)的关键(jian)原料(liao)，其(qi)产业(ye)化(hua)对(dui)于(yu)我国摆脱(tuo)国(guo)外上(shang)游(you)配套(tao)原料(liao)垄(long)断(duan)具有(you)重要意义(yi)。
鼓励支持(chi)我国(guo)本土靶材生(sheng)产企业研(yan)发(fa)氧(yang)化物陶(tao)瓷靶材(cai)，必(bi)将(jiang)会给半(ban)导体器件产(chan)业带(dai)来新的发(fa)展机遇。
参考(kao)文(wen)献：
［1］陈海(hai)峰(feng)，薛莹洁(jie) .国内外磁控溅(jian)射(she)靶(ba)材(cai)的(de)研(yan)究(jiu)进(jin)展［J］.表面(mian)技(ji)术(shu)，2016，45（10）：56-63.
［2］童(tong)义平(ping)，赖秀红(hong)，黄秀(xiu)娟(juan) .AZO 超高(gao)致密(mi)度化(hua)工艺(yi)研(yan)究(jiu)［J］.中(zhong)国(guo)陶瓷(ci)工业，2013，20（2）：8-10.
［3］鲁(lu)燕萍(ping) .陶(tao)瓷冷等静(jing)压(ya)成(cheng)型技(ji)术(shu)［J］.真空电子(zi)技(ji)术，2011（4）：31-34.
［4］刘志宏(hong)，谌(chen)伟(wei)，李(li)玉虎，等 .成(cheng)型压(ya)力(li)对(dui)冷(leng)等(deng)静(jing)压(ya)-烧结法制备 ITO 靶(ba)材(cai)中孔隙(xi)缺(que)陷的影响［J］.中(zhong)国(guo)有色(se)金(jin)属(shu)学(xue)报(bao)，2015，25（9）：2435-2444.
［5］张明(ming)杰，陈(chen)敬(jing)超(chao)，彭(peng)平(ping)，等 .不(bu)同(tong)冷等(deng)静(jing)压压(ya)力(li)对 ITO 靶材性能影响的研究［J］.化工新(xin)型材(cai)料，2015，43（5）：117-119.
［6］单静(jing)静 .氧(yang)化(hua)镓(jia)粉(fen)体及其高致(zhi)密靶(ba)材的制备(bei)研(yan)究(jiu)［D］.武(wu)汉：华(hua)中科技大学，2018.
［7］刘(liu)斌，马瑞(rui)新(xin)，邵伟(wei)，高贵华(hua) .氧(yang)化(hua)锌(xin)铝溅(jian)射(she)靶(ba)材及(ji)其薄膜的(de)制(zhi)备［M］.北京：中(zhong)国(guo)学术(shu)期(qi)刊(kan)电子(zi)出版(ban)社(she)，2005：424-427.
［8］大桥建夫，熊原吉一(yi) .铟锡氧(yang)化(hua)物(wu)溅射(she)靶：CN1365398［P］.2002-08-21.
［9］卢(lu)信冲，谢(xie)志(zhi)铭，陈逸杰，等 .溅(jian)镀靶材的(de)制(zhi)造(zao)方(fang)法(fa)：CN101045986［P］.2007-10-03.
［10］钟(zhong)景(jing)明(ming)，岳(yue)坤，孙本双，等(deng) .粉浆浇(jiao)注(zhu)制备大(da)尺(chi)寸 ITO 靶(ba)材工艺(yi)［J］.中(zhong)国(guo)有色(se)金属学(xue)报，2014，24（9）：2333-2338.
［11］周(zhou)贤(xian)界，惠(hui)浩 .高性(xing)能氧(yang)化(hua)物(wu)陶瓷靶(ba)材的压力(li)注(zhu)浆成(cheng)型(xing)工艺及(ji)应(ying)用［J］.电(dian)工(gong)材料(liao)，2015（3）：34-38.
［12］孙(sun)宜华(hua) .AZO 透(tou)明导(dao)电氧(yang)化(hua)物(wu)靶(ba)材及(ji)其(qi)薄(bao)膜制备(bei)的研究［D］.武(wu)汉(han)：华中(zhong)科技大学(xue)，2009.
［13］王(wang)松(song)，谢(xie)明(ming)，王塞北(bei)，等 .高(gao)密度氧(yang)化(hua)铟锡(xi)（ITO）靶材(cai)制(zhi)备(bei)工(gong)艺(yi)的研(yan)究(jiu)进(jin)展(zhan)［J］.材料导报(bao)，2013，27（S1）：207-210.
［14］邵(shao)庄(zhuang)，余柄峰 .凝胶注模(mo)法制(zhi)备(bei)多(duo)孔氧化铝(lv)陶(tao)瓷(ci)的研究(jiu)［J］.中国陶(tao)瓷(ci)，2007（10）：50-52.
［15］周(zhou)东(dong)祥(xiang)，欧(ou)阳(yang)俊(jun)，郑(zheng)志平(ping)，等 .微(wei)波陶瓷(ci)凝(ning)胶注(zhu)模(mo)成(cheng)型(xing)工(gong)艺研究［J］.压(ya)电与声(sheng)光，2005（6）：685-687.
［16］JIA C，LIU W，GUO Z.Application of the gel castingprocess in iron powder metallurgy［J］.Journal of University of Science and Technology Beijing，Mineral，Metallurgy，Material，2006，13（1）：29-33.
［17］GUO D，CAI K，LI L，et al.Application of gelcasting tothe fabrication of piezoelectric ceramic parts［J］.Journal of the European Ceramic Society，2003，23（7）：1131-1137.
［18］杨硕(shuo)，张秀(xiu)勤(qin)，王政(zheng)红(hong)，等(deng) .一种凝(ning)胶注(zhu)模(mo)成(cheng)型(xing)技术制备(bei)ITO靶(ba)材(cai)的方法：CN102432282B［P］.2013-06-19.
［19］王科 .氧化(hua)铟锡(xi)陶(tao)瓷的凝(ning)胶(jiao)注(zhu)模成(cheng)型(xing)工(gong)艺(yi)研究(jiu)［D］.长(zhang)沙：中南(nan)大(da)学，2014.
［20］MONTANARO L， COPPOLA B， PALMERO P，et al.A review on aqueous gelcasting：A versatile and low-toxic technique to shape ceramics［J］.Ceramics
International，2019，45（7）：9653-9673.
［21］杨(yang)硕，刘(liu)冠鹏(peng)，张(zhang)秀(xiu)勤，等 .凝胶注(zhu)模(mo)技(ji)术制(zhi)备(bei)高(gao)密度ITO 靶(ba) 材 的 研(yan) 究(jiu)［J］.稀(xi) 有(you) 金(jin) 属(shu) 材 料(liao) 与(yu) 工(gong) 程(cheng) ，2012，41（S2）：312-315.
［22］马福(fu)康 .等(deng)静压(ya)技术(shu)［M］.北(bei)京(jing)：冶金(jin)工(gong)业(ye)出(chu)版(ban)社，1992.
［23］WEIGERT M，KONIETZKA U，GEHMAN B.Target for cathode sputtering and method of its production：US480531［P］.1996-1-2.
［24］董(dong)雪振，吴(wu)任平 .铝掺(can)杂(za)氧化锌(xin)（AZO）废(fei)弃(qi)靶材回收(shou)再(zai)利(li)用的(de)研究［J］.材(cai)料导报(bao)，2015，29（2）：105-109.
［25］张(zhang)树高，扈百直，吴义成(cheng)，等(deng) .铟锡氧化(hua)物陶(tao)瓷靶材(cai)热(re)等(deng)静(jing)压致(zhi)密(mi)化(hua)研究［J］.功(gong)能(neng)材料，2000（4）：383-387.
［26］陈曙(shu)光 .铟锡(xi)氧化物(wu)（ITO）粉体及(ji)高性(xing)能(neng) ITO 靶(ba)材(cai)的(de)制(zhi)备(bei)与(yu)研(yan)究(jiu)［D］.武汉：华中(zhong)科(ke)技(ji)大学，2005.
［27］GEHMAN B L，JONSSON S，RUDOLPH T，et al.Influence of manufacturing process of indium tin oxide sputtering targets on sputtering behavior［J］.Thin SolidFilms，1992，220（1）：333-336.
［28］KIM B，LEE J，KIM J，et al.Rapid rate sintering ofnanocrystalline indium tin oxide ceramics：particle size effect［J］.Materials Letters，2002，52（1）：114-119.
［29］KIM S，SEO K，LEE J，et al.Preparation and sintering of nanocrystalline ITO powders with different SnO2 content［J］.Journal of the European Ceramic Society，2006，26（1）：73-80
［30］孙(sun)文(wen)燕，王(wang)日初(chu)，王(wang)小(xiao)锋(feng)，等 .常(chang)压(ya)烧结法制(zhi)备 ZnO 陶(tao)瓷(ci)靶材(cai)［J］.中(zhong)国有色(se)金属学报(bao)，2015，25（6）：1625-1633.
［31］程念(nian)，刘(liu)家祥(xiang) .升(sheng)温速率对(dui)烧(shao)结(jie) ITO靶(ba)材(cai)密度(du)和组(zu)织的(de)影(ying)响［J］.稀有金(jin)属(shu)材(cai)料(liao)与工程，2013，42（4）：857-860.
［32］CHEN J，ZHONG J，LUO W，et al.Study on powder preparation of IGZO target and its effect on sintering［J］.Journal of Alloys and Compounds，2019，800：468-477.
［33］LIU Y，SUN B，SHU Y，et al.Preparation of superior IGZO ceramics by two-step sintering for application in IGZOthin film fabrication［J］.Journal of Materials Research andTechnology，2020，9（3）：5331-5342.
［34］JUNG C H，KANG H I，YOON D H.The electrical，optical， and structural properties of amorphous indiumgallium zinc oxide films and channel thin-film transistors［J］.Solid-State Electronics，2013，79：125-129.
［35］LEE Y，DAI Z，LIN C，et al.Relationships between the crystalline phase of an IGZO target and electrical properties of a-IGZO channel film［J］.Ceramics International，2012，38：S595-S599.
［36］GADRE M J，ALFORD T L.Highest transmittance and highmobility amorphous indium gallium zinc oxide films on flexible substrate by room-temperature deposition and post-depositionanneals［J］.Applied Physics Letters，2011，99（5）：51901.
［37］AOI T，OKA N，SATO Y，et al.DC sputter deposition of amorphous indium-gallium-zinc-oxide（a-IGZO）films with H2O introduction［J］.Thin Solid Films，2010，518（11）：3004-3007.
［38］DU AHN B，SHIN H S，KIM G H，et al.A novel amorphous InGaZnO thin film transistor structure without source/drain layer deposition ［J］.Japanese Journal of Applied Physics，2009，48（3S2）：3B-19B.
［39］SHIN Y， KANG S， LEE S， et al.Near infra-red transparent Mo-doped In2O3 by hetero targets sputtering for phosphorescent organic light emitting diodes［J］.Organic Electronics，2013，14（3）：926-933.
［40］冉(ran)绍(shao)兵(bing)，樊(fan)刚(gang)，张家涛 .Nd 掺(can)杂(za)对 ITO 粉(fen)体性能(neng)的(de)影(ying)响［J］.功能(neng)材料与(yu)器(qi)件(jian)学(xue)报(bao)，2007（5）：476-480.
［41］MURAOKA M， SUZUKI M， SAWADA Y， et al.Sintering of tin-doped indium oxide （Indium-Tin-Oxide，ITO）with Bi2O3 additive［J］.Journal of Materials Science，1998，33（23）：5621-5624.
［42］CHEN J，ZHONG J，LUO W，et al.Study on powder preparation of IGZO target and its effect on sintering［J］.Journal of Alloys and Compounds，2019，800：468-477.
［43］WU M，CHANG S，CHAUNG W，et al.Preparation and sintering of indium-gallium-zinc oxide ceramics with different zinc oxide contents［J］.Journal of the European Ceramic Society，2015，35（14）：3893-3902.
［44］宋(song)二(er)龙(long)，兰(lan)林锋，林(lin)振国，等(deng).热压烧结(jie)靶材(cai)制(zhi)备(bei)氧(yang)化铟(yin)锌(xin)薄膜(mo)晶体管(guan)［J］.物理(li)化学(xue)学(xue)报，2017，33（10）：2092-2098.
［45］KIM B， LEE J， KIM J， et al.Densification of nanocrystalline ITO powders in fast firing： Effect of specimen mass and sintering atmosphere［J］.Materials
Research Bulletin，2005，40（2）：395-404.
［46］UTSUMI K，MATSUNAGA O，TAKAHATA T.Low resistivity ITO film prepared using the ultra high density ITO target［J］.Thin Solid Films，1998，334（1）：30-34.
［47］XU J，YANG Z，ZHANG X，et al.Grain size control in ITO targets and its effect on electrical and optical properties of deposited ITO films［J］.Journal of Materials Science：Materials in Electronics，2014，25（2）：710-716.
［48］OMATA T，KITA M，OKADA H，et al.Characterization of indium – tin oxide sputtering targets showing various densities of nodule formation［J］.Thin Solid Films，2006，503（1）：22-28.
［49］UNTILA G G，KOST T N，CHEBOTAREVA A B，et al.Effect of the tin content on the composition and optical and electrical properties of ITO films deposited onto siliconand glass by ultrasonic spray pyrolysis［J］.Semiconductors，2012，46（7）：962-968.
［50］BISWAS P K，DE A，ORTNER K，et al.Study of sol-gelderived high tin content indium tin oxide（ITO） films on silica-coated soda lime silica glass［J］.Materials Letters，2004，58（10）：1540-1545.
［51］XU J，YANG L，WANG H，et al.Sintering behavior and refining grains of high density tin doped indium oxide targets with low tin oxide content［J］.Journal of Materials Science：Materials in Electronics，2016，27（4）：3298-3304.
［52］MINAMI T，ODA J，NOMOTO J，et al.Effect of target properties on transparent conducting impurity-doped ZnO thin films deposited by DC magnetron sputtering［J］.Thin Solid Films，2010，519（1）：385-390.
［53］HUANG H S，TUNG H C，CHIU C H，et al.Highly conductive alumina-added ZnO ceramic target prepared by reduction sintering and its effects on the properties of deposited thin films by direct current magnetron sputtering ［J］.Thin Solid Films，2010，518（21）：6071-6075.
［54］HUANG H S，TUNG H C，CHIU C H，et al.Highly conductive alumina-added ZnO ceramic target prepared by reduction sintering and its effects on the properties of deposited thin films by direct current magnetron sputtering ［J］.Thin Solid Films，2010，518（21）：6071-6075.
［55］WEI T，ZHANG Y，YANG Y，et al.Effects of ZnAl2O4 segregation in high temperature sintered Al-doped ZnO sputtering target on optical and electrical properties of deposited thin films［J］.Surface and Coatings Technology，2013，221：201-206.
［56］ZHANG J，ZHANG W，ZHAO E，et al.Study of highdensity AZO ceramic target ［J］.Materials Science in Semiconductor Processing，2011，14（3）：189-192.
［57］WU M，LIU D，SU Y.The densification，microstructure，and electrical properties of aluminum-doped zinc oxide sputtering target for transparent conductive oxide film［J］.Journal of the European Ceramic Society，2012，32（12）：3265-3275.
［58］LIU C P，JENG G R.Properties of aluminum doped zinc oxide materials and sputtering thin films［J］.Journal of Alloys and Compounds，2009，468（1）：343-349.
［59］LIU J，ZHANG W，SONG D，et al.Comparative study of the sintering process and thin film sputtering of AZO，GZO and AGZO ceramics targets［J］.Ceramics International，2014，40（8）：12905-12915.
［60］CHEN Z，LI F，CHEN X，et al.Influence of sintering temperatures of ceramic targets on microstructures and photoelectric properties of titanium-doped ZnO nano-films ［J］.Journal of Materials Science：Materials in Electronics，2017，28（6）：4654-4660.
［61］SATO Y， AKIZUKI H， KAMIYAMA T， et al.Transparent conductive Nb-doped TiO2 films deposited by direct-current magnetron sputtering using a TiO2-x target［J］.Thin Solid Films，2008，516（17）：5758-5762.
［62］杨扬，王(wang)振(zhen)华，谢(xie)梦(meng) .国(guo)内氧化(hua)铟(yin)锡靶材(cai)厂(chang)商(shang)的机遇与挑战(zhan)［J］.新材料产业，2020（2）：54-57.
