前言
钛(tai)合(he)金(jin)具有比(bi)强度高、低温性(xing)能好、生物兼容性优(you)异等特(te)点，广泛(fan)应用(yong)于(yu)航(hang)空、航天(tian)、生(sheng)物医(yi)学(xue)和汽车等(deng)领(ling)域。但同(tong)时钛合(he)金(jin)受硬(ying)度(du)低、耐磨性(xing)差、高(gao)温(wen)易(yi)氧(yang)化以(yi)及生物活性低等缺点限制(zhi)，难(nan)以(yi)适应复(fu)杂的(de)服(fu)役(yi)条(tiao)件(jian)。目前(qian)急需解决(jue)的(de)问(wen)题(ti)是(shi)如(ru)何(he)提高钛(tai)合(he)金表(biao)面(mian)硬度、耐磨(mo)性(xing)、高(gao)温抗(kang)氧化(hua)性能(neng)以及生物(wu)活(huo)性，进(jin)而扩(kuo)大(da)其应用范围［1-9］。为了(le)充(chong)分(fen)发挥 钛合金的优(you)势(shi)，解决(jue)其硬(ying)度(du)低、耐(nai)磨性差(cha)等问题(ti)，国(guo)内(nei)外(wai)许(xu)多学(xue)者(zhe)开展(zhan)了钛合金(jin)表面改(gai)性(xing)技(ji)术(shu)方面的研(yan)究(jiu)工作(zuo)，主要(yao)包括(kuo)激(ji)光(guang)熔(rong)覆(fu)、微(wei)弧氧化(hua)、热/冷喷(pen)涂(tu)、表(biao)面(mian)渗碳(tan)/氮(dan)等(deng)，其中激光(guang)熔(rong)覆技(ji)术(shu)的(de)应(ying)用(yong)最为广泛［10-11］。本(ben)文综(zong)述(shu)了(le)现(xian)阶(jie)段钛合金表面激(ji)光熔(rong)覆、微弧(hu)氧(yang)化和冷(leng)喷涂(tu)陶瓷涂(tu)层的研究现状(zhuang)，并(bing)对相关(guan)研究进行(xing)了(le)展望(wang)。
1、 激光熔覆(fu)技术(shu)
钛(tai)合(he)金(jin)激光熔(rong)覆(fu)表(biao)面(mian)改(gai)性(xing)技术经(jing)历了从(cong)激光(guang)表(biao)面淬火(huo)到激(ji)光表面(mian)重(zhong)熔再(zai)到激(ji)光表(biao)面合金(jin)化以及激(ji)光熔覆(fu)的(de)过程。激(ji)光熔(rong)覆(fu)技(ji)术(shu)具有许(xu)多(duo)优(you)点(dian)［12-14］：激光熔覆(fu)涂(tu)层与(yu)基(ji)材呈(cheng)冶(ye)金结(jie)合(he)，其结(jie)合(he)力(li)较(jiao)强，而(er)且(qie)较高(gao)的(de)冷(leng)却速率使涂(tu)层(ceng)组(zu)织(zhi)细(xi)化(hua)，结构致(zhi)密，进(jin)一步(bu)强(qiang)化(hua)了(le)涂(tu)层质量；可(ke)通(tong)过设计不(bu)同成(cheng)分的熔覆(fu)材(cai)料得(de)到不同性(xing)能(neng)的涂层(ceng)；可(ke)在(zai)低熔点的金(jin)属(shu)表(biao)面熔覆高熔点(dian)的(de)合金；熔(rong)覆(fu)涂(tu)层的厚度(du)可控，并可(ke)进(jin)行选区(qu)熔覆等。

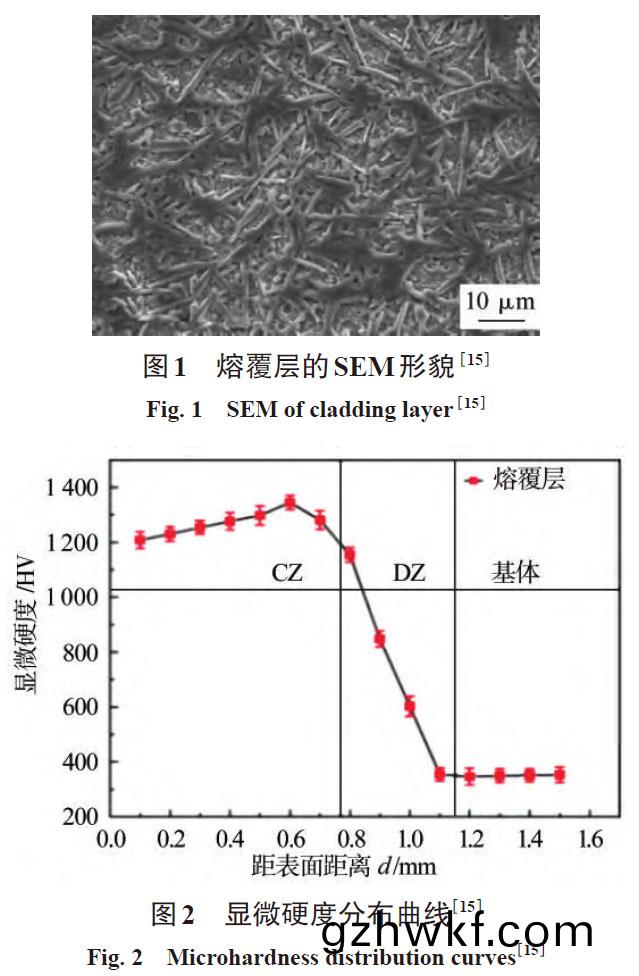

采(cai)用激光(guang)熔(rong)覆技(ji)术(shu)在(zai)钛合金表面(mian)制备(bei)功能(neng)性(xing)熔(rong)覆层(ceng)，通常(chang)采用(yong)自(zi)熔性(xing)合(he)金(jin)粉末(mo)，包(bao)括(kuo)Ni 基(ji)、Co基(ji)、Fe 基(ji)和(he)金(jin)属基陶(tao)瓷(ci)复合材(cai)料(liao)。激光熔(rong)覆通(tong)过(guo)引入(ru)或原(yuan)位(wei)自(zi)生增(zeng)强相(xiang)或(huo)自(zi)润滑相改(gai)善基(ji)体表(biao)面(mian)性(xing)能(neng)，故相(xiang)的种(zhong)类(lei)、含(han)量(liang)和(he)分布(bu)等因素(su)决定了涂层(ceng)的性(xing)能(neng)。常用的(de)涂层增强相(xiang)为(wei)TiC、TiBx、TiN 和(he)WC等硬(ying)质(zhi)陶瓷(ci)相［15-16］。
在激(ji)光熔(rong)覆陶(tao)瓷(ci)粉末(mo)过(guo)程(cheng)中，陶(tao)瓷(ci)材料(liao)与钛合(he)金基材发生反(fan)应(ying)生成(cheng)新(xin)的陶瓷相来(lai)改善钛合金的(de)表面性(xing)能(neng)。覃(tan)鑫(xin)［17］等(deng)在(zai)钛(tai)合金表面(mian)激(ji)光熔覆(fu)NiCrCoAlY+20%Cr3C2粉(fen)末制(zhi)备耐摩擦磨(mo)损(sun)及(ji)高温(wen)抗(kang)氧(yang)化的复(fu)合(he)涂层。通过(guo)合理(li)的(de)工(gong)艺参数(shu)设(she)计(ji)，获得(de)的熔(rong)覆(fu)区(qu)显(xian)微组(zu)织(zhi)结(jie)构(gou)致(zhi)密(mi)、成(cheng)形(xing)良好(hao)、无(wu)气(qi)孔和(he)裂纹(wen)等组织(zhi)缺(que)陷(xian)，涂层内(nei)部(bu)组(zu)织(zhi)由(you)树(shu)枝(zhi)晶、针状(zhuang)晶(jing)以及树(shu)枝晶的共(gong)晶(jing)组织(zhi)组(zu)成(cheng)（见图1）；复合(he)涂(tu)层的最高(gao)显微硬(ying)度为(wei)1 344 HV（见(jian)图2），约(yue)为(wei)钛(tai)合金(jin)基(ji)体（350 HV）的(de)3.8 倍(bei)，850 ℃具(ju)有较好的(de)高温抗(kang)氧(yang)化性能(neng)（见图(tu)3）。
在(zai)激(ji)光(guang)熔(rong)覆过程中外加法(fa)的(de)陶(tao)瓷材(cai)料(liao)的涂层(ceng)与(yu)钛(tai)合金基(ji)体结合力(li)不(bu)高，容(rong)易(yi)开(kai)裂，产(chan)生(sheng)孔洞等(deng)问(wen)题［18-19］。其(qi)主要原因首先是陶瓷(ci)颗(ke)粒与(yu)基(ji)体钛合金(jin)的(de)热膨(peng)胀(zhang)系(xi)数(shu)等(deng)物(wu)理(li)性(xing)能相差较大，导致涂层(ceng)存(cun)在(zai)较大的残余(yu)应力(li)；其(qi)次(ci)从材料(liao)的键(jian)合方式(shi)角(jiao)度分(fen)析(xi)，钛合(he)金(jin)键合(he)方式(shi)为(wei)金属键(jian)，而(er)陶瓷(ci)材料(liao)的结(jie)合方式(shi)为共价键或(huo)离(li)子(zi)键(jian)，钛(tai)合(he)金(jin)和(he)陶瓷材(cai)料的晶(jing)体结构也不相(xiang)同，因(yin)此钛合(he)金(jin)与(yu)陶瓷材料之(zhi)间的(de)相(xiang)容(rong)性差。另外(wai)激光(guang)熔覆(fu)属于(yu)快(kuai)热和(he)快(kuai)冷的(de)过程，涂(tu)层内(nei)部会(hui)产(chan)生较大的拉应力，残余拉(la)应(ying)力超过(guo)涂(tu)层(ceng)材料(liao)的抗(kang)拉强度(du)时(shi)即(ji)开(kai)裂(lie)。

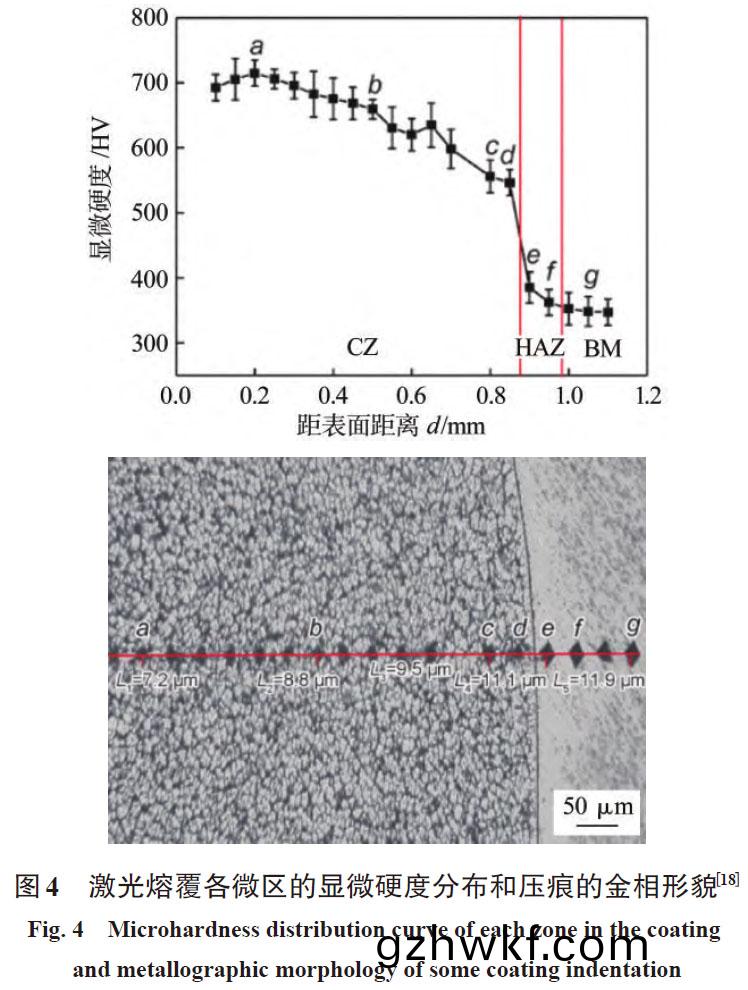

安(an)强［20］在(zai)TA15 钛合金(jin)表(biao)面激(ji)光(guang)熔(rong)覆原(yuan)位合成(cheng)TiC 增强钛基复(fu)合涂层。研(yan)究(jiu)发现，整个(ge)涂(tu)层组(zu)织由(you)平(ping)面(mian)晶(jing)、柱状(zhuang)晶(jing)、树(shu)枝(zhi)晶(jing)和等轴晶(jing)组(zu)成(cheng)；由(you)XRD分(fen)析(xi)可知(zhi)，涂层主(zhu)要由(you)β-Ti、Co3Ti、CrTi4和(he)原位(wei)自生的(de)TiC 物(wu)相(xiang)组成，涂层与(yu)基体(ti)形成了良好(hao)的(de)冶金(jin)结(jie)合(he)；涂层(ceng)的显微(wei)硬(ying)度(du)最高值(zhi)为(wei)715 HV，约(yue)为(wei)TA15 基体(ti)显(xian)微硬(ying)度(du)的2.1 倍（见图(tu)4）；涂层具有(you)较好(hao)的抗磨(mo)性(xing)能，磨损(sun)机(ji)制为磨粒(li)磨(mo)损(sun)。利(li)用(yong)原(yuan)位(wei)合成(cheng)陶瓷材(cai)料(liao)的方法(fa)即通(tong)过化(hua)学反(fan)应生(sheng)成(cheng)陶瓷涂层，增强(qiang)相与基(ji)体结(jie)合界面(mian)干(gan)净，结(jie)合力(li)较(jiao)大，不(bu)容易脱(tuo)落。但是化(hua)学(xue)反(fan)应(ying)过程无(wu)法控制(zhi)，会(hui)有(you)有(you)害杂(za)质的(de)生(sheng)成(cheng)相［21］。所以(yi)原(yuan)位自生法制(zhi)备陶(tao)瓷涂(tu)层如何精确(que)调控反应过(guo)程(cheng)，是未来研究的重点。
激(ji)光(guang)熔(rong)覆技(ji)术(shu)经(jing)历了从(cong)单层(ceng)熔(rong)覆(fu)层，到(dao)多层(ceng)熔覆(fu)层、复合(he)熔覆(fu)层以(yi)及梯(ti)度涂(tu)层(ceng)研究的发(fa)展过程，随着技(ji)术(shu)的(de)不(bu)断(duan)研(yan)究(jiu)改(gai)进(jin)，出(chu)现了许多(duo)新型(xing)激(ji)光熔覆技(ji)术(shu)［22］，例如(ru)环(huan)形(xing)激光(guang)熔(rong)覆(fu)技术。该(gai)技(ji)术是(shi)一(yi)项(xiang)利(li)用(yong)中(zhong)空(kong)环(huan)形(xing)的聚焦高能(neng)激光(guang)束(shu)和(he)光内输送的熔覆材(cai)料同轴耦合(he)作(zuo)用(yong)于(yu)基体(ti)表(biao)面的(de)典(dian)型材(cai)料沉积加工(gong)技术(shu)，具(ju)有扫(sao)描方(fang)向(xiang)不(bu)受限(xian)、熔覆(fu)材料种类(lei)多(duo)、材(cai)料(liao)利用率(lv)高(gao)和(he)熔(rong)覆(fu)过(guo)程(cheng)可(ke)干(gan)预性强等(deng)优点，与传(chuan)统激光(guang)熔覆技术(shu)相比，其在(zai)激(ji)光(guang)能(neng)量(liang)利用率(lv)、熔(rong)覆(fu)材料沉积(ji)率、光料(liao)耦(ou)合(he)精度、熔(rong)覆(fu)过程稳(wen)定性及熔覆层结(jie)合质(zhi)量等(deng)方(fang)面均有(you)大(da)幅(fu)提(ti)升(sheng)，在(zai)激光金属沉积领(ling)域(yu)有(you)着(zhe)巨大(da)的发展潜(qian)力，因(yin)此(ci)备受(shou)关注［23］。在钛(tai)合金(jin)表面(mian)利(li)用该方(fang)法(fa)制备(bei)熔(rong)覆(fu)层(ceng)目(mu)前(qian)未(wei)见(jian)报道(dao)，学(xue)者(zhe)可以(yi)开(kai)展此(ci)方(fang)面(mian)的(de)研(yan)究工作(zuo)。
激(ji)光熔(rong)覆(fu)在钛合金(jin)表(biao)面(mian)熔(rong)覆(fu)材(cai)料发(fa)展潜(qian)力较大，但是目前没有工(gong)业(ye)化(hua)生(sheng)产(chan)，未(wei)来(lai)的发(fa)展(zhan)主(zhu)要(yao)在(zai)以下(xia)方面［10-11］：开(kai)发宽(kuan)域(yu)的(de)新(xin)型(xing)陶瓷(ci)熔覆材(cai)料体(ti)系；涂层的(de)形(xing)成(cheng)过程(cheng)、形(xing)成(cheng)机制的(de)调控(kong)；熔覆(fu)涂(tu)层(ceng)的(de)裂(lie)纹(wen)和(he)缺陷(xian)的(de)控制(zhi)。
2 、微(wei)弧(hu)氧(yang)化(hua)技术
微弧氧化(hua)技术(shu)是(shi)在阳(yang)极氧化(hua)基(ji)础上(shang)发(fa)展(zhan)起来(lai)的(de)表(biao)面(mian)改性(xing)技(ji)术(shu)。钛合金(jin)微弧(hu)氧化(hua)（MAO）［24］是(shi)一种在(zai)钛(tai)及(ji)钛合(he)金(jin)表(biao)面原位生(sheng)长成(cheng)氧化物(wu)陶瓷膜(mo)，这(zhe)种(zhong)陶瓷(ci)膜与基(ji)体(ti)结合(he)强(qiang)度高(gao)，可(ke)以提(ti)升钛(tai)合金的抗磨损、耐腐蚀和绝(jue)缘性(xing)［25］。钛(tai)及(ji)钛(tai)合(he)金(jin)微弧氧(yang)化(hua)是(shi)将Ti、Mg、Al 等(deng)金(jin)属置(zhi)于(yu)电解(jie)液中(zhong)，在电(dian)源作用下基体(ti)表(biao)面产生(sheng)放电出(chu)现(xian)高(gao)温(wen)、高压(ya)；在高(gao)温(wen)高(gao)压(ya)作用(yong)下(xia)基(ji)体(ti)表面熔化与游(you)离离子相互作用(yong)，然后进(jin)行氧(yang)化、融(rong)合，最后在金属表(biao)面沉(chen)积成(cheng)膜［26-30］。
李玉海(hai)［31］等通(tong)过微弧氧(yang)化方法分(fen)别(bie)向(xiang)电(dian)解液中(zhong)添加陶(tao)瓷(ci)颗(ke)粒(li)SiC 和(he)SiO2在TC4钛合金(jin)表(biao)面(mian)制备复(fu)合陶(tao)瓷膜。氧化(hua)膜表(biao)面(mian)孔洞(dong)微小(xiao)，膜层(ceng)致密(mi)性较(jiao)高，陶瓷膜(mo)组(zu)织(zhi)主要有(you)α-SiC 和(he)β-SiC 相(xiang)，SiO2颗(ke)粒(li)的(de)添(tian)加(jia)使(shi)得(de)膜层摩(mo)擦(ca)系数波动(dong)平稳(wen)且波动范围(wei)仅(jin)在(zai)0.15~0.2。相同实验条件下添加SiC 颗(ke)粒(li)的(de)陶瓷(ci)膜耐(nai)磨性(xing)比未(wei)添(tian)加陶瓷(ci)颗(ke)粒(li)的耐磨性(xing)提高75%，而含(han)有SiO2颗(ke)粒(li)的膜层相(xiang)对基(ji)体(ti)提(ti)高(gao)130%。在摩擦(ca)磨(mo)损实验过程中(zhong)，添(tian)加SiC 颗粒的陶瓷膜表面(mian)仅有轻(qing)微(wei)犁沟(gou)痕迹，含(han)有(you)SiO2的膜(mo)层(ceng)表(biao)面磨(mo)损最(zui)轻(qing)微，只出(chu)现粘着磨(mo)损的痕(hen)迹，膜层(ceng)耐(nai)磨(mo)性(xing)能均(jun)得(de)到提升。
解念锁［32］等(deng)在(zai)Na2SiO3、Na3PO4电(dian)解液中(zhong)对TC4表(biao)面(mian)进(jin)行微弧(hu)氧(yang)化(hua)制备抗(kang)氧化膜(mo)层。微弧氧(yang)化(hua)膜层的(de)SEM 形貌细小、均(jun)匀、多孔(kong)，主(zhu)要(yao)由(you)Al2SiO5和(he)Al2TiO5组成，在750 ℃循(xun)环氧化(hua)100 h 后(hou)，经(jing)300 V电(dian)压微(wei)弧(hu)氧化(hua)60 min 的TC4 钛合(he)金(jin)的氧(yang)化(hua)增(zeng)重(zhong)为7.8 mg/cm2，而(er)未经(jing)微(wei)弧氧(yang)化(hua)处(chu)理的TC4 钛合(he)金(jin)氧化增(zeng)重(zhong)为(wei)30.51 mg/cm2。并(bing)且随着微(wei)弧氧化时间的增加和(he)电(dian)压(ya)的(de)增大，微弧氧化TC4钛(tai)合(he)金(jin)的高温抗(kang)氧(yang)化(hua)性能也(ye)有所增强(qiang)。

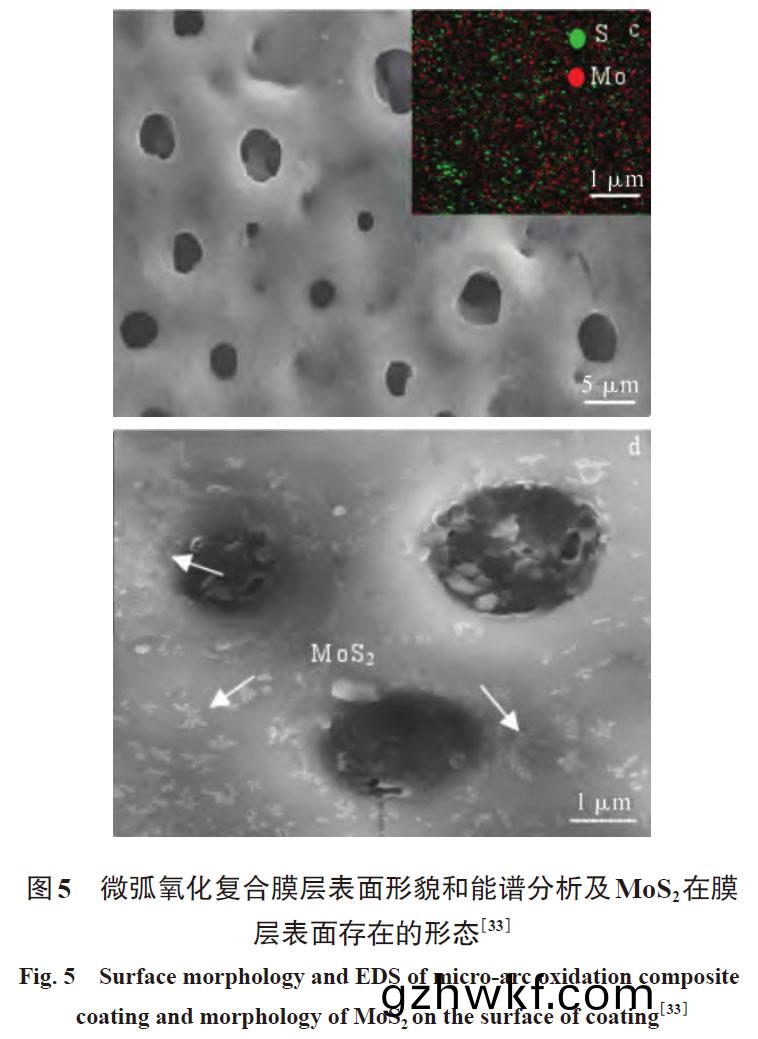

杨(yang)泽慧［33］等(deng)人(ren)在TC4 合金(jin)表(biao)面微弧(hu)氧化(hua)原(yuan)位(wei)自生自(zi)润滑(hua)MoS2/TiO2膜(mo)层（见(jian)图5），讨(tao)论了(le)原(yuan)位反应中(zhong)Na2S 添(tian)加量对(dui)膜(mo)层微(wei)观(guan)结(jie)构及耐(nai)磨(mo)性能(neng)的影(ying)响(xiang)。通过控制Na2S 浓度(du)可(ke)实现原位生成(cheng)小(xiao)尺寸(cun)MoS2颗(ke)粒(li)，且(qie)其(qi)含(han)量和形态(tai)可控(kong)，原位(wei)自(zi)生MoS2膜层的(de)耐磨(mo)性较传统微(wei)弧氧(yang)化(hua)膜层或(huo)直接添(tian)加MoS2颗(ke)粒(li)所(suo)得(de)膜(mo)层(ceng)分(fen)别提(ti)高(gao)了(le)395.4%、129.4%；膜基结
合(he)力(li)较(jiao)传(chuan)统(tong)微(wei)弧氧(yang)化提高了(le)约87%，达(da)到(dao)723.8 N，说明原(yuan)位自(zi)生(sheng)微(wei)弧氧化在(zai)保(bao)证(zheng)良(liang)好(hao)的(de)自(zi)润(run)滑效果(guo)的同时(shi)改(gai)善(shan)了膜基(ji)结(jie)合(he)力(li)。
微弧氧(yang)化技术(shu)的研究已(yi)经历了几十年的发(fa)展(zhan)历(li)程，从(cong)交流(liu)微弧氧化(hua)技术到(dao)现在较为(wei)热门的(de)激(ji)光复(fu)合(he)微弧氧(yang)化(hua)技术(shu)［34］。Wang 等［35］将(jiang)TC4钛(tai)合金进行激(ji)光表(biao)面(mian)重(zhong)熔(rong)、微弧氧化(hua)处(chu)理(li)，得(de)到(dao)多孔(kong)生(sheng)物陶瓷涂层。通过(guo)激光(guang)表面重熔(rong)预(yu)处(chu)理降(jiang)低基材的(de)表(biao)面粗(cu)糙度(du)，提(ti)高(gao)微(wei)弧氧化(hua)涂层(ceng)的(de)均匀(yun)性(xing)和密度，同时(shi)减少厚度，与(yu)未(wei)处(chu)理的(de)样(yang)品(pin)相比(bi)具(ju)有(you)最佳(jia)的(de)耐(nai)腐(fu)蚀性，表面(mian)粗(cu)糙度(du)最(zui)低(di)，孔隙(xi)率(lv)较(jiao)低(di)。
钛合金微(wei)弧(hu)氧(yang)化(hua)也存(cun)在急(ji)需(xu)解决(jue)的(de)技(ji)术问题：
（1）单位面(mian)积耗能较(jiao)大(da)；（2）氧化(hua)膜(mo)的(de)膜基(ji)结合(he)问(wen)题(ti)；（3）膜(mo)层(ceng)多孔(kong)问题(ti)，影响基材的(de)耐(nai)蚀(shi)性。
3 、喷涂
喷(pen)涂技(ji)术(shu)是在(zai)不改变基体其他性(xing)能的条(tiao)件下，通过(guo)某(mou)种热源(yuan)或者(zhe)动力(li)源(yuan)将(jiang)材(cai)料形成高(gao)速(su)粒子流(liu)，喷(pen)向(xiang)基(ji)体(ti)上(shang)不断沉积(ji)形(xing)成(cheng)具有(you)一定功能(neng)的(de)涂层［36］，其特(te)点(dian)是(shi)工艺(yi)简便(bian)、应用(yong)范围较广［37-39］。近年来，研究(jiu)人员(yuan)在传(chuan)统(tong)喷涂(tu)技术(shu)基础上(shang)发(fa)展(zhan)出(chu)超音(yin)速(su)火(huo)焰喷涂、超(chao)音速等离子(zi)喷(pen)涂、反应(ying)热(re)喷涂(tu)和冷喷(pen)涂等(deng)工艺［40-42］。
钛(tai)合(he)金的(de)氧活性(xing)很(hen)高(gao)，传统的(de)热喷(pen)涂(tu)技术(shu)不(bu)适合制(zhi)备(bei)钛及钛(tai)合金涂(tu)层；冷喷(pen)涂作为(wei)新兴(xing)的喷涂(tu)技术由(you)于(yu)制(zhi)备温(wen)度低(di)、涂层(ceng)沉积率较高(gao)、孔隙率低(di)和结合强(qiang)度较(jiao)高等(deng)特(te)点，在钛合金(jin)表(biao)面制备(bei)涂层(ceng)具有(you)独特(te)优(you)势［43-50］。因(yin)为(wei)冷(leng)喷(pen)涂(tu)主要是高(gao)速飞行的(de)粒子在撞(zhuang)击(ji)基体时(shi)发生(sheng)严(yan)重(zhong)的塑性(xing)变形，从(cong)而实(shi)现(xian)涂层沉(chen)积，对于(yu)金(jin)属材料(liao)来讲，面(mian)心立方金(jin)属(shu)的Al、Cu等 滑移(yi)系(xi)较(jiao)多(duo)，较(jiao)易(yi)发生(sheng)塑性(xing)变(bian)形(xing)，而对(dui)于(yu)密排六方金(jin)属的Ti、Co等，滑移系(xi)统(tong)较(jiao)少、塑(su)性(xing)较差(cha)［51］。李(li)文亚(ya)等(deng)［52］以(yi)空气为(wei)喷涂(tu)气(qi)体(ti)，在气体(ti)温度(du)520 ℃、压力(li)2.8 MPa的(de)条(tiao)件下(xia)，制备(bei)了纯(chun)钛(tai)和(he)钛合(he)金(jin)涂层，发现(xian)两种涂层(ceng)的(de)孔隙率(lv)分(fen)别高达(da)5.1% 和(he)22.4%，而孔隙往往(wang)存在(zai)于(yu)有(you)限(xian)变形的(de)粒子之(zhi)间(jian)，所(suo)以影(ying)响了涂层性(xing)能。
近(jin)年(nian)来(lai)，国(guo)内外(wai)学者从喷(pen)涂(tu)参(can)数(shu)、粉(fen)末状态、喷嘴及(ji)基(ji)体(ti)等不(bu)同方面(mian)对冷喷(pen)涂钛及钛(tai)合(he)金涂(tu)层(ceng)进(jin)行了(le)组织调控。李(li)海升(sheng)［53］等(deng)在TC4 钛(tai)合(he)金(jin)表(biao)面冷(leng)喷涂制(zhi)备(bei)CuNiIn 涂层(ceng)，研究(jiu)其组(zu)织结(jie)构(gou)和(he)微动磨(mo)损(sun)性能(neng)，涂(tu)层(ceng)的(de)孔(kong)隙率仅为2.8%，最(zui)高(gao)硬(ying)度可达(da)到300 HV，磨(mo)损(sun)机理(li)为(wei)粘着(zhe)磨损(sun)和磨粒(li)磨(mo)损。李(li)长久等［54］分(fen)别采用(yong)N2和(he)He两(liang)种气(qi)体作(zuo)为(wei)喷(pen)涂气体制备 了(le)Ti 涂(tu)层(ceng)，结果(guo)表明(ming)，用(yong)惰性(xing)气(qi)体(ti)He制(zhi)备(bei)的涂(tu)层(ceng)其(qi)组(zu)织更加(jia)致(zhi)密(mi)，主要(yao)原因(yin)是(shi)在(zai)He条(tiao)件下粒子能获得(de)更大的(de)速(su)度，从(cong)而(er)发(fa)生更(geng)充分的(de)变(bian)形(xing)。Pelletier J L等［55］研究发现喂料速度(du)和(he)粉末(mo)流(liu)动(dong)速度(du)越(yue)高，涂层孔隙率越高(gao)，厚(hou)度(du)越(yue)厚(hou)，其原(yuan)因(yin)可能(neng)是低(di)的(de)喂(wei)料速度能(neng)够(gou)减(jian)小后面粒(li)子(zi)与(yu)先(xian)沉(chen)积(ji)涂(tu)层的(de)撞(zhuang)击(ji)角度，而(er)粉末(mo)流(liu)动(dong)速(su)度(du)会对喷(pen)嘴中的(de)气流(liu)产(chan)生影响(xiang)。ZahiriS H等(deng)［56］研(yan)究(jiu)了(le)喷涂(tu)距(ju)离对Ti 涂层(ceng)质量的(de)影响，发现喷涂距离(li)主(zhu)要影响(xiang)粒子速度，喷涂距(ju)离(li)增大(da)，粒子速(su)度减小，导(dao)致塑性(xing)变(bian)形小，随(sui)着(zhe)喷涂距离的增大，涂层(ceng)孔隙率上(shang)升。殷硕(shuo)等［57］研究了喷涂(tu)角(jiao)度对(dui)冷(leng)喷涂(tu)Ti 粒(li)子(zi)沉(chen)积行(xing)为的影响，认为(wei)喷射角度为非垂(chui)直(zhi)角度(du)时，粒(li)子(zi)与(yu)基体(ti)的(de)结(jie)合会(hui)减(jian)弱(ruo)（见图(tu)6）。
综(zong)合来(lai)看，对于(yu)钛与钛合(he)金(jin)涂(tu)层(ceng)而言，尽(jin)可(ke)能(neng)采用高的气(qi)体(ti)温度(du)和压力(li)可以(yi)有效(xiao)提(ti)高粒(li)子(zi)速度(du)，进(jin)而制(zhi)备出高(gao)质(zhi)量涂层(ceng)。除(chu)了(le)粉(fen)末材质(zhi)外，冷(leng)喷(pen)涂(tu)的粉(fen)末(mo)形(xing)状对(dui)喷(pen)涂(tu)质(zhi)量也(ye)有影(ying)响。Wong W［58］等采(cai)用不(bu)规则(ze)形(xing)和球(qiu)形两种(zhong)不同形状的Ti 粉制备冷喷涂涂(tu)层，研究(jiu)结果表(biao)明，粒(li)子的粉(fen)末不(bu)规则，制(zhi)备的涂(tu)层(ceng)致密性较好，主要是不(bu)规(gui)则粒(li)子的(de)拖(tuo)曳常(chang)数较高，在喷嘴(zui)出口(kou)处(chu)可获得更高的粒(li)子(zi)速度，所(suo)以与基(ji)体的(de)结合力(li)较好，而(er)不(bu)规则(ze)粉末的流(liu)动(dong)性不(bu)如(ru)球(qiu)形粉(fen)，喷涂(tu)过程中容(rong)易(yi)氧化(hua)［59-61］。Cinca N［62］等(deng)研究认(ren)为当(dang)粒(li)子分布较窄时，涂层(ceng)的(de)孔(kong)隙(xi)、厚度(du)和(he)硬(ying)度(du)更(geng)为均匀。
除粉末(mo)材料(liao)和形态外，喷嘴(zui)结构对冷(leng)喷涂涂(tu)层(ceng)质量也有(you)明(ming)显影(ying)响，图7 为喷嘴(zui)优化前后(hou)制(zhi)备的(de)Ti涂层，可(ke)以看出改善(shan)后(hou)涂(tu)层(ceng)组(zu)织(zhi)明(ming)显致密(mi)［63］。李文亚(ya)［64］等通(tong)过改(gai)善(shan)喷嘴内部形状(zhuang)实(shi)现了(le)在低(di)压下高(gao)的粒子(zi)温(wen)度。MACDONALD D［65］改(gai)变(bian)喷(pen)嘴材(cai)质，发(fa)现高热导率(lv)的(de)喷嘴(zui)可(ke)以(yi)降低粒子的(de)临(lin)界速(su)度(du)，从而(er)实现(xian)更(geng)高的(de)沉(chen)积(ji)效(xiao)率。
冷喷涂中(zhong)涂层与(yu)基体以(yi)及涂层内(nei)部的(de)机(ji)理(li)主(zhu)要是(shi)机械咬(yao)合(he)和(he)冶(ye)金结合，冶金结(jie)合的程度越高(gao)，结合强(qiang)度越好，通过(guo)喷(pen)涂后热处(chu)理(li)可以(yi)进一步(bu)提(ti)高(gao)其冶(ye)金(jin)结(jie)合程(cheng)度(du)。李文亚等［66］在(zai)850 ℃真空(kong)气氛(fen)下将(jiang)Ti 和Ti6A14V 涂(tu)层(ceng)进行退火4 h，发(fa)现(xian)退火过程中(zhong)粒子之(zhi)间的(de)接(jie)触界(jie)面通过原子(zi)扩散(san)和(he)晶(jing)界迁(qian)移(yi)发生(sheng)了(le)冶(ye)金结合，但涂层(ceng)的孔隙(xi)率统计(ji)结果(guo)表(biao)明(ming)，热处理(li)后两(liang)种涂层(ceng)的(de)孔(kong)隙率(lv)均(jun)有所增(zeng)加(jia)。
周(zhou)红霞［51］研(yan)究了Ti6A14V 涂层(ceng)在后续(xu)热(re)处(chu)理过程(cheng)中(zhong)孔隙的(de)演变规律(lv)，结果(guo)表明(ming)，在局部热处理(li)温度(du)下(xia)涂层(ceng)的孔(kong)隙(xi)率(lv)有所(suo)增加(jia)，原因是(shi)喷涂层热处(chu)理(li)过程中残(can)余(yu)应(ying)力(li)得以释放，部分弱结合和(he)未(wei)结合(he)的粒子(zi)界面相(xiang)互脱(tuo)离引(yin)起的。
目前(qian)，喷(pen)涂(tu)对(dui)钛(tai)合金(jin)涂层(ceng)研究相对较少(shao)，多数(shu)为喷(pen)涂(tu)Ti 涂(tu)层。对(dui)喷(pen)涂(tu)工(gong)艺研究较多，对(dui)涂层形成(cheng)过程、粒(li)子(zi)内(nei)部(bu)显(xian)微结构研究较(jiao)少(shao)。由于(yu)喷涂涂层与基体(ti)的结(jie)合力较(jiao)弱，所(suo)以(yi)应用(yong)受到(dao)限(xian)制，喷(pen)涂后的热处理是(shi)提高(gao)其结(jie)合力(li)的(de)有(you)效(xiao)途(tu)径。对(dui)于冷(leng)喷涂技(ji)术(shu)与其(qi)他技术如(ru)激光(guang)熔(rong)覆(fu)、搅(jiao)拌(ban)摩擦焊等(deng)的融合(he)是(shi)未来(lai)的研(yan)究(jiu)趋(qu)势(shi)。
4、 结(jie)论(lun)及(ji)展(zhan)望(wang)
（1）激光表(biao)面(mian)改(gai)进(jin)技术在钛(tai)合(he)金(jin)表面(mian)可以通(tong)过(guo)有(you)限(xian)元(yuan)软(ruan)件(jian)和(he)数学建模模拟(ni)熔覆过(guo)程，或者(zhe)结(jie)合超声波辅助激光熔覆等(deng)方(fang)式，研(yan)发宽域的(de)新(xin)型(xing)陶(tao)瓷熔覆(fu)材料(liao)体系、功(gong)能梯(ti)度(du)涂层(ceng)等以(yi)减少裂纹(wen)等缺(que)陷。
（2）对(dui)于(yu)钛合金微弧(hu)氧(yang)化技术(shu)，能源消(xiao)耗(hao)巨大、膜(mo)层易脱(tuo)落(luo)和(he)膜层(ceng)多(duo)孔(kong)现(xian)象是急(ji)需解决的问(wen)题(ti)，需要通过进一步研(yan)究以(yi)提(ti)高(gao)钛合金微弧氧化(hua)膜(mo)层(ceng)的(de)性(xing)能。
（3）冷喷(pen)涂技(ji)术(shu)与(yu)其他(ta)技(ji)术(shu)如激(ji)光熔(rong)覆(fu)、搅(jiao)拌(ban)摩擦(ca)焊(han)等(deng)的融(rong)合是(shi)未来(lai)的(de)研究方(fang)向(xiang)。在(zai)先进科(ke)学技(ji)术(shu)的高速(su)发展(zhan)背景(jing)下，钛及钛合(he)金(jin)应(ying)用领(ling)域(yu)日益扩(kuo)展(zhan)，对钛合(he)金(jin)表(biao)面(mian)性能(neng)的(de)要求越(yue)来(lai)越高，随(sui)着(zhe)这(zhe)些(xie)使用条件的变化钛合金表面改(gai)性(xing)技(ji)术(shu)也必(bi)将日(ri)臻完(wan)善。
参考(kao)文(wen)献(xian)：
［1］ 王欣，罗(luo)学(xue)昆，宇波，等(deng). 航空(kong)航天(tian)用(yong)钛合(he)金表(biao)面(mian)工程技(ji)术(shu)研究进(jin)展［J］. 航(hang)空(kong)制(zhi)造(zao)技术(shu)，2022，65（04）：14-24.
Wang Xin，Luo Xuekun，Yu Bo，et al. Research Progresson Surface Engineering Technology of AerospaceTitanium Alloys［J］. Aeronautical manufacturing technology，2022，65（04）：14-24.
［2］ 李兴宇，李芳(fang)，牟刚(gang)，等(deng). 钛(tai)及(ji)钛合金(jin)的(de)焊(han)接［J］. 电焊(han)机，2017，47（04）：67-70，107.
LI Xingyu，LI Fang，MOU Gang，et al. Welding of titaniumand titanium alloys［J］. Electric Welding Machine，2017，47（04）：67-70，107.
［3］ 李芳婷，王恺(kai)婷，李(li)春(chun)波(bo)，等(deng). 钛及(ji)钛合(he)金表(biao)面增(zeng)强(qiang)技(ji)术(shu)的(de)研(yan)究(jiu)进(jin)展(zhan)［J］. 世(shi)界有色(se)金(jin)属，2021（16）：109-110.
Li Fangting，Wang Kaiting，Li Chunbo，et al. ResearchProgress of Surface Strengthening Technologyof Titanium and Titanium Alloys［J］. World Nonferrous Metals，2021（16）：109-110.
［4］ 陈钢(gang). 钛(tai)及钛合(he)金(jin)新(xin)工(gong)艺(yi)、新(xin)技术(shu)、新(xin)用(yong)途(tu)介绍(shao)［J］. 中国金(jin)属通(tong)报(bao)，2018（01）：160-161.
Chen Gang. Introduction of New Processes，New Technologiesand New Uses of Titanium and Titanium Alloys［J］. China Metals Bulletin，2018（01）：160-161.
［5］ 高(gao)飞(fei). 钛及(ji)钛合(he)金材(cai)料的(de)焊(han)接技(ji)术(shu)［J］. 石(shi)油(you)化(hua)工(gong)建(jian)设(she)，2006（04）：38-42.
Gao Fei. Welding Technology for Titanium and TitaniumAlloy Materials［J］. Petroleum and Chemical Construction，2006（04）：38-42.
［6］ 姜海(hai)涛，邵忠财，魏(wei)守强. 钛(tai)合金表(biao)面(mian)处理(li)技术的研究(jiu)进(jin)展(zhan)［J］. 电(dian)镀与(yu)精饰，2010，32（10）：15-20.
Jiang Haitao，Shao Zhongcai，Wei Shouqiang. ResearchProgress of Surface Treatment Techniques for TitaniumAlloys［J］. Plating and Finishing，2010，32（10）：15-20.
［7］ 王迪，林松盛，刘(liu)灵(ling)云，等. 表(biao)面处(chu)理技(ji)术(shu)对钛(tai)合金(jin)疲劳性(xing)能(neng)影(ying)响的研究(jiu)进展［J］. 真空(kong)，2019，56（06）：36-42.
Wang Di，Lin Songsheng，Liu Lingyun，et al. ResearchProgress of Surface Treatment Technology onFatigue Properties of Titanium Alloy［J］.Vacuum，2019， 56（06）：36-42.
［8］ 郭(guo)小(xiao)汝(ru)，陈(chen)百(bai)明(ming)，贾金龙，等(deng). 处(chu)理方法对(dui)钛合(he)金(jin)摩(mo)擦(ca)磨(mo)损(sun)性能(neng)影响(xiang)的(de)研究进(jin)展(zhan)［J］. 粉(fen)末冶(ye)金工(gong)业(ye)，2021，31（02）：97-103.
Guo Xiaoru，Chen Baiming，Jia Jinlong，et al. ResearchProgress on Friction and Wear Properties of TitaniumAlloys by Treatment Methods［J］. Powder MetallurgyIndustry，2021，31（02）：97-103.
［9］ Alexander Donchev，Michael Schütze，Andreas Kolitsch.Economic Surface Treatment of Ti-Alloys to Improvetheir Resistance against Environmental High TemperatureAttack［J］. Key Engineering Materials，2013，2362：551.
［10］ 林(lin)基(ji)辉，温亚辉，范(fan)文(wen)博(bo)，等. 钛合(he)金(jin)表面(mian)激(ji)光(guang)改(gai)性(xing)技术研(yan)究进展［J］. 金属热处理(li)，2022，47（3）：215-221.
Lin Jihui，Wen Yahui，Fan Wenbo，et al. ResearchProgress of Laser Modification Technology for TitaniumAlloy Surface［J］. Heat Treatment of Metals，2022，47（3）：215-221.
［11］ 路世(shi)盛，周健松(song)，王(wang)凌(ling)倩(qian)，等(deng). 钛合(he)金表(biao)面激光(guang)熔(rong)覆陶(tao)瓷(ci)涂(tu)层的研究(jiu)进展(zhan)［J］. 表面技术(shu)，2019，48（11）：82-91.
Lu Shisheng，Zhou Jiansong，Wang Lingqian，et al.Development of Laser Cladding Ceramic Coatings onTitanium Alloy Surface［J］. Surface Technology，2019， 48（11）：82-91.
［12］ 武(wu)万(wan)良，李(li)学(xue)伟. 钛(tai)合金(jin)激(ji)光(guang)熔(rong)覆技术研(yan)究(jiu)进(jin)展［J］.稀(xi)有金(jin)属(shu)材(cai)料(liao)与工程，2006（06）：850-854.
Wu Wanliang，Li Xuewei. Research Progresses on LaserCladding of Titanium Alloys［J］. Rare Metal Materialsand Engineering，2006（06）：850-854.
［13］ 王超(chao)，赵铁栓，韩(han)高(gao)阳，等(deng). 激光(guang)熔敷技(ji)术应(ying)用(yong)于(yu)新品制造(zao)的(de)研究［J］. 建(jian)设机械(xie)技(ji)术与(yu)管理，2017，30（08）：79-82.
Wang Chao，Zhao Tiezhu，Gaoyang Han，et al. Applythe Laser Cladding Technology to the New ProductManufacturing［J］. Construction Machinery Technology & Management，2017，30（08）：79-82.
［14］ 吴(wu)影，刘艳，陈文(wen)静，等(deng). 超(chao)高(gao)速激光熔覆技术研(yan)究现状及其发展方向(xiang)［J］. 电(dian)焊(han)机，2020，50（03）：1-10.
WU Ying，LIU Yan，CHEN Wenjing，et al. Researchstatus and development direction of extreme high-speedlaser material deposition［J］. Electric Welding Machine，2020，50（03）：1-10.

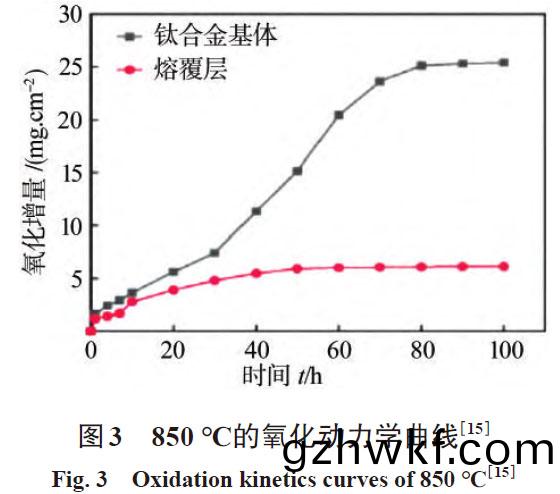

［15］ LIU Y B，LIU Y，TANG H P，et al. Fabrication andmechanical properties of in situ TiC/Ti metal matrixcomposites［J］. Journal oI Alloys g- Compounds，2011，509（8）：3592-3601.
［16］ SHAKTI K，AMITAVA M，DAS A K，et al. Parametricstudy and characterization of A1N-Ni-Ti6A14V compositecladding on titanium a11oy［J］. Surface and Coatings Technology，2018，349：37-49.
［17］ 覃(tan)鑫(xin)，祁文(wen)军，左(zuo)小(xiao)刚. TC4 钛(tai)合金表(biao)面(mian)激光(guang)熔(rong)覆NiCrCoAlY-Cr3C2复(fu)合涂(tu)层(ceng)的摩(mo)擦(ca)和高温抗(kang)氧(yang)化性能［J］. 材料工(gong)程(cheng)，2021，49（12）：107-114.
Qin Xin，Qi Wenjun，Zuo Xiaogang. Friction andHigh Temperature Oxidation Resistance of Laser CladdingNiCrCoAIY-Cr3C2 Composite Coating on TC4 Titanium Alloy［J］. Journal of Materials Engineering，2021，49（12）：107-114.
［18］ YANG C，CHENG X，TANG H B，et al. Influence ofmicrostructures and wear behaviors of the microalloyedcoatings on TC11 alloy surface using laser claddingtechnique［J］. Surface&Coatings Technology，2017，337（4）：97-103.
［19］ ZHAO G L，ZOU Y，ZOU Z D，et al. Research on insitu synthesised（Ti，V）C/Fe composite coating by lasercladding［J］.Materials Science & Technology，2014，31（11）：1329-1334.
［20］ 安强，祁文军(jun)，左小(xiao)刚(gang). TA15 钛(tai)合(he)金(jin)表(biao)面(mian)原位(wei)合(he)成(cheng)TiC 增强(qiang)钛基(ji)激(ji)光(guang)熔(rong)覆(fu)层的(de)组织(zhi)与(yu)耐磨性［J］. 材(cai)料(liao)工(gong)程(cheng)，2022，55（4）：139-146.
An Qiang，Qi Wenjun，Zuo Xiaogang. Microstructureand Wear Resistance of In- situ TiC reinforced TibasedCoating by Laser Cladding on TA15 Titanium Alloy Surface［J］. Journal of Materials Engineering，2022，55（4）：139-146.
［21］ 刘(liu)丹(dan). TC4钛(tai)合金表面(mian)激(ji)光(guang)熔(rong)覆复合涂(tu)层(ceng)及耐磨(mo)性(xing)能研究［D］. 湖(hu)南：南华(hua)大(da)学(xue)，2015.
Liu Dan. The Resea Rch of Laser Cladding CompositeCoaying and Wear-resistance on TC4 alloy［D］. Hunan：University of South China，2015.
［22］ 苏猛(meng). 环(huan)形件激(ji)光熔覆(fu)再(zai)制造研(yan)究［D］. 河(he)北(bei)：燕(yan)山大学，2016.
Su Meng. Research on High-power Semiconductor LaserCladding Circular Workpieces Remanufa Cturing［D］. Hebei：Yanshan University，2016.
［23］ 陈(chen)珂玮，陈永(yong)雄(xiong)，孔令超，等(deng). 环(huan)形(xing)激(ji)光(guang)熔覆(fu)技术(shu)研(yan)究(jiu)现状(zhuang)及(ji)展望［J/OL］. 表面技(ji)术，2022：1-9. http：//kns.cnki.net/kcms/detail/50.1083.TG.20220302. 1643.0 03. html.
Chen Kewei，Chen Yongxiong，Kong Lingchao，et al.Research Progress and Perspective in the Annular LaserCladding Technology［J/OL］. Surface Technology：2022：1-9. http：//kns.cnki.net/kcms/detail/50.1083. TG. 20220302. 1643.003. html.
［24］ 牛(niu)宗伟，李(li)明(ming)哲(zhe). 钛合金(jin)微弧氧(yang)化技术(shu)的研究(jiu)进(jin)展(zhan)［J］. 电(dian)镀(du)与(yu)环保，2015（1）：1-4.
Niu Zongwei，Li Mingzhe. Research Progress of MicroarcOxidation Technology for Titanium Alloy［J］. Electroplating& Pollution Control，2015（1）：1-4.
［25］ Yang W，Xu D P，Wang J L，et al. Microstructure andcorrosion resistance of micro arc oxidation plus electrostaticpowder spraying composite coating on magnesiumalloy［J］. Corrosion Science，2018，136：174-179.
［26］ Zhang D Y，Ge Y F，Liu G L，et al. Investigation oftribological roperties of micro-arc oxidation ceramiccoating on Mg alloy under dry sliding condition［J］. CeramicsInternational，2018，44（14）：16164-16172.
［27］ 董(dong)凯辉(hui)，宋影伟，韩恩厚. 钛合(he)金内膜(mo)微弧氧化(hua)制(zhi)备(bei)技术(shu)的研究进(jin)展［J］. 表(biao)面技(ji)术(shu)，2021，50（7）：57-66.
Dong Kaihui，Song Yingwei，Han Enhou. ResearchProgress on the Preparation of Wear-resistant Micro-arcOxidation Coatings on Titanium Alloys［J］. Surface Technology，2021，50（7）：57-66.
［28］ 陈宏(hong)，丁健(jian)，陈永楠，等. 钛合(he)金微弧(hu)氧化(hua)生(sheng)物(wu)膜(mo)制备与性(xing)能研究(jiu)［J］. 表(biao)面技(ji)术，2021（50）：45-51.
Chen Hong，Ding Jian，Chen Yongnan，et al. Study onPreparation and Properties of Micro-arc Oxidation Biofilmon Titanium Alloy［J］. Surface Technology，2021（50）：45-51.
［29］ Shuo-Jen L，Le H，Toan D. Effects of copper additiveon microarc oxidation coating of LZ91 magnesiumlithiumalloy［J］. Surface and Coatings Technology，2016，307：781-789.
［30］ Chen Q Z，Jiang Z Q，Tang S G，et al. Influence ofgraphene particles on the micro-arc oxidation behaviorsof 6063 aluminum alloy and the coating properties［J］.Applied Surface Science，2017，423：939-950.
［31］ 李(li)玉(yu)海(hai)，张勤(qin)，刘馨(xin)，等. TC4 钛(tai)合(he)金微(wei)弧氧化复合陶瓷(ci)膜制(zhi)备及耐(nai)磨(mo)性(xing)能研(yan)究(jiu)［J］. 功(gong)能(neng)材料(liao)，2015，46（09）：9128-9132.
Li Yuhai，Zhang Qin，Liu Xin，et al. Investigation onPreparation and Wear Resistance of Micro-arc OxidationCompositeceramic Coatings on TC4 Titanium Alloy ［J］. Ournal of Functional Materials，2015，46（09）：9128-9132.
［32］ 解(jie)念锁，武立志. 微(wei)弧氧(yang)化对TC4钛合金(jin)高(gao)温(wen)抗氧化(hua)性能(neng)的影响［J］. 铸造(zao)技术(shu)，2012，33（04）：416-418.
Xie Niansuo，Wu Lizhi. Effects of Micro-arc Oxidationon High-temperature Oxidation Resistance of TC4Titanium Alloy［J］. Foundry Technology，2012，33（04）：416-418.
［33］ 杨泽(ze)慧(hui)，王楠(nan)，陈(chen)永楠(nan)，等(deng). TC4 合金表(biao)面(mian)微弧(hu)氧(yang)化原位(wei)生(sheng)长自润滑MoS2/TiO2膜(mo)层研(yan)究［J］. 稀有(you)金(jin)属材(cai)料(liao)与(yu)工程(cheng)，2020，49（9）：3198-3205.
Yang Zehui，Wang Nan，Chen Yongnan，et al. Studyon Self-lubricating MoS2/TiO2 Coating Synthesized onTC4 Surface by Micro-arc Oxidation［J］. Rare Metal Materials and Engineering，2020，49（9）：3198-3205.
［34］ He X，Song R G，Kong D J. Microstructure and corrosionbehaviours of composite coatings on S355 offshoresteel prepared by laser cladding combined withmicro-arc oxidation［J］. Applied Surface Science，2019，497（15）：143703.
［35］ Ye Wang，Danhua Lu，Guolong Wu，et al. Effect of lasersurface remelting pretreatment with different energydensity on MAO bioceramic coating［J］. Surface &Coatings Technology，2020，393：125815.
［36］ Kamal S，Jayaganthan R，Prakash S. Evaluation of cyclichot corrosion behaviour of detonation gun sprayedCr3C2-25%NiCr coatings on nickel- and iron-based superalloys［J］. Surface and Coatings Technology，2009，203（8）：1004-1013.
［37］ Hsiung J C，Tzeng J，Kung K. A Study of ThermalSpray Coating on Artificial Knee Joints［J］. Life ScienceJournal，2013，10（2）：457-463.
［38］ Huang J，Liu Y，Yuan J H. Al/Al2O3 Composite CoatingDeposited by Flame Spraying for Marine Applica‐tions：Alumina Skeleton Enhances Anti-Corrosion andWear Performances［J］. Journal of thermal spray technology，2014，23（4）：676-683.
［39］ Wu Y Z，Zhang D. Electrochemical corrosion behaviorsand microhardness of laser thermal sprayed amorphousAlCrNi coating on S275JR steel［J］. Optics andLaser Technology，2019，118：115-120.
［40］ 李(li)长久(jiu). 热(re)喷(pen)涂技(ji)术(shu)应用(yong)及(ji)研究进展与挑战(zhan)［J］. 热(re)喷(pen)涂技术(shu)，2018，10（04）：1-22.
Li Changjiu. Applications，Research Progresses and FutureChallenges of Thermal Spray Technology［J］. ThermalSpray Technology，2018，10（04）：1-22.
［41］ Huang J，Liu Y，Yuan J H. Al/Al2O3 Composite CoatingDeposited by Flame Spraying for Marine Applications：Alumina Skeleton Enhances Anti-Corrosion andWear Performances［J］. Journal of thermal spray technology，2014，23（4）：676-683.
［42］ Bonabi S F，Ashrafizadeh F，Sanati A N，et al. Structureand Corrosion Behavior of Arc-Sprayed Zn-AlCoatings on Ductile Iron Substrate［J］. Journal of ThermalSpray Technology，2018，27（3）：524-537.
［43］ 李长(zhang)久. 中(zhong)国(guo)冷(leng)喷(pen)涂研(yan)究(jiu)进(jin)展［J］. 中(zhong)国(guo)表(biao)面(mian)工程(cheng)，2009，22（4）：5-14.
Li Changjiu. The State-of-art of Research and Developmenton Cold Spraying in China［J］. China Surface Engineering，2009，22（4）：5-14.
［44］ HASSANI-GANGATAJ S M，MORlDl A，GGAGLIANOM. Critical review of corrosion protection by coldspray coatings［J］. Surface Engineering，2015，31（11）：803-815.
［45］ GHELICHI R，MACDONALD D，BAGHERIFARDS，et al. Microstructure and fatigue behavior of coldspray coated［J］. Acta Materialia，2012，60（19）：6555-6561.
［46］ MENG X，ZHANG J，ZHAO J，et al. In fluence of gastemperature on microstructure and properties of coldspray 304SS coating［J］. Joumal of Materials Science& Technology，2011，27（9）：809-815.
［47］ KARTHIKEYAN，YAN J. The advantages and disadvantagesof the cold spray coating process［J］. ColdSpray Materials Deposition Process，2007：62-71.
［48］ HGSSAIN T，MCCAARTNEY D G，SHIPWAY P H，et al. Corrosion behavior of cold sprayed titanium coatingsand free standing deposits［J］. Journal of ThermalSpray feclmology ，2010，20（1-2）：260-274.
［49］ KHUN W，TAN A W Y，BI K U W，et al. Effects ofworking gas on wear and corrosion resistances of coldsprayed Ti-6A1-4V coatings［J］. Surface & CoatingsTechnology，2016，302：1-12.
［50］ GHELICHI R，GUAGLIANO M. Coating by the colesparay process：A state of the art［J］. Frattura ed IntegritaSturtturale，2009，3（8）：30-44.
［51］ 周(zhou)红霞，李成新，李长(zhang)久. 冷(leng)喷涂(tu)制(zhi)备钛及(ji)钛合金(jin)涂层(ceng)研(yan)究(jiu)进(jin)展(zhan)［J］. 中国表(biao)面(mian)工程(cheng)，2020，33（2）：1-14.
Zhou Hongxia，Li Chengxin，Li Changjiu. ResearchProgress of Cold Sprayed Ti and Ti Alloy Coatings［J］.China Surface Engineering，2020，33（2）：1-14.
［52］ Li W Y，ZHANG C，WANG H T，et al. Significant influencesof metal reactibity and oxide films at particlesurgaces on coating microstructure in cold spraying［J］.Applied Surface Science，2007，253（7）：3557-3562.
［53］ 李海(hai)升，刘坤(kun)，李文亚(ya)，等(deng). TC4 钛合金表面(mian)冷(leng)喷(pen)涂(tu)制备CuNiIn 涂层(ceng)组(zu)织及其(qi)微动(dong)磨(mo)损性能研(yan)究［J］. 材料(liao)保(bao)护，2022，55（1）：22-27.
LI Hai-sheng，LIU Kun，LI Wen-ya，et al.Microstructureand Fretting Wear Properties of CuNiIn CoatingPrepared by Cold Spraying on Surface of TC4 Titanium Alloy［J］. Material Protection，2022，55（1）：22-27.
［54］ Ll C J，Ll W Y. Deposition characteristics of titaniumcoating in cold spraying［J］. Surface&Coatings Technology，2003，167（2-3）：278-283.
［55］ PELLETIER J L. Development of Ti-6Al-4V CoaringontoTi-6Al-4V substrate using low pressure cold sprayand pulse gas dynamic spray［M］. Gniversity of Ottawa，2013.
［56］ YIN S，SUO X，SU J，et al. Effects of substrate hardnessand spray angle on the deposition behavior of coldsprayedT'i particles［J］. Journal of Thermal SprayTeclmology，2013，23（1-2）：76-83.

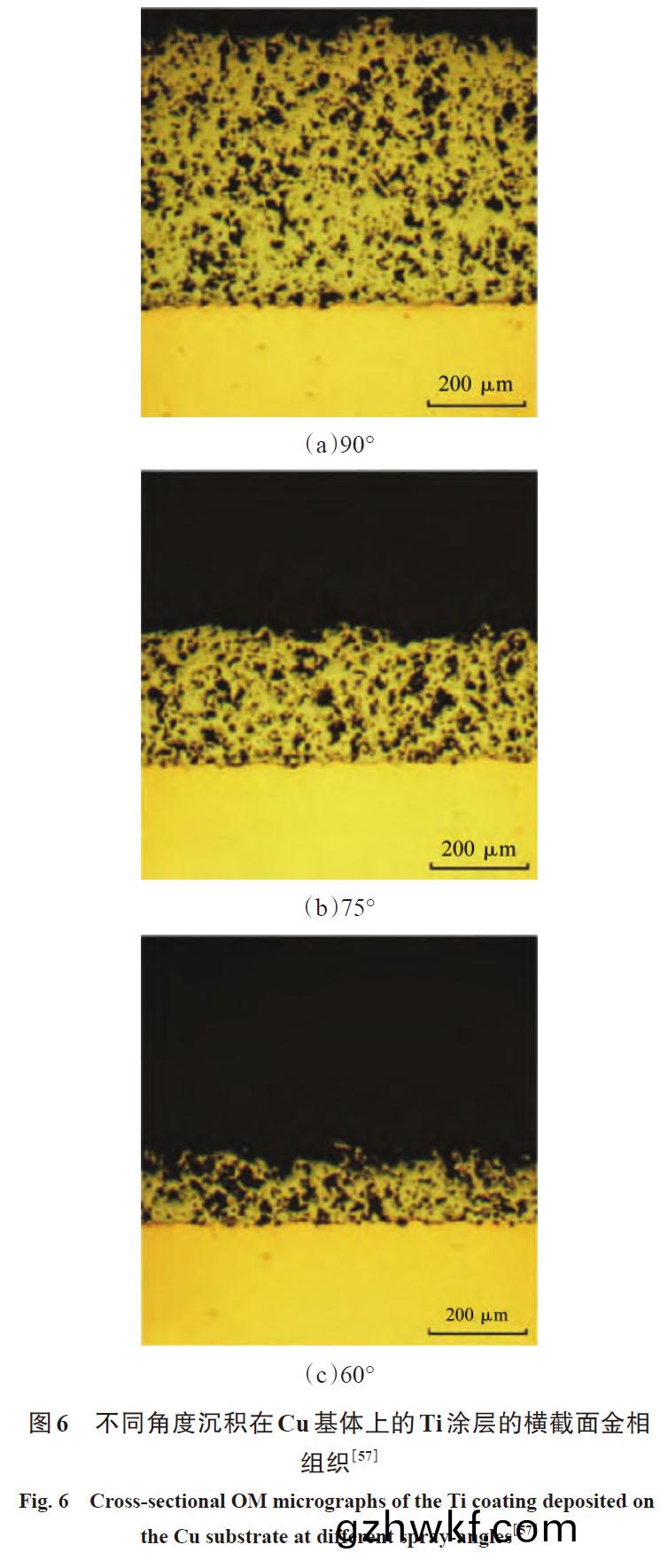

［57］ ZAHIRI S H，ANTONIO C I，JAHEDI M. Eliminationof porosity in directly fabricated titanium via coldgas dynamic spraying［J］. Journal of Materials ProcessingTechnology，2009，209（2）：922-929.
［58］ WONG W，REZAELAN A，lRISSOG L，et al. Coldspray characteristics of commercially pure Ti and Ti6-A14-V［J］. Advanced Materials Research，2010，89- 91：639-644.
［59］ MGNAGALA V NV，IMBRIGLIO S I，CHROMIK RR. Significant influences of metal reactibity and oxidefilms at particle surgaces on coating microstructure in
cold spraying Ti6A14V single splats［J］. Materials Letters， 2019，244：58-61.
［60］ SCHMIDT T，GRTNER F，ASSADI H，et al. Developmentof a generalized parameter window for cold spraydeposition［J］. Acta materialia，2006，54（3）：729-742.
［61］ Shuo Yin，Xinkun Suo，Zhiwei Guo，et al. Depositionfeatures of cold sprayed copper particles on preheatedsubstrate［J］. Surface &Coatings Technology， 2015，268：252-256.
［62］ CINCA N，BARROSA M，DOSTA S，et al. Study of'Tideposition onto A1 alloy by cold gas spraying［J］. Surface& Coatings'fechnology，2010，205（4）：1096-1102.

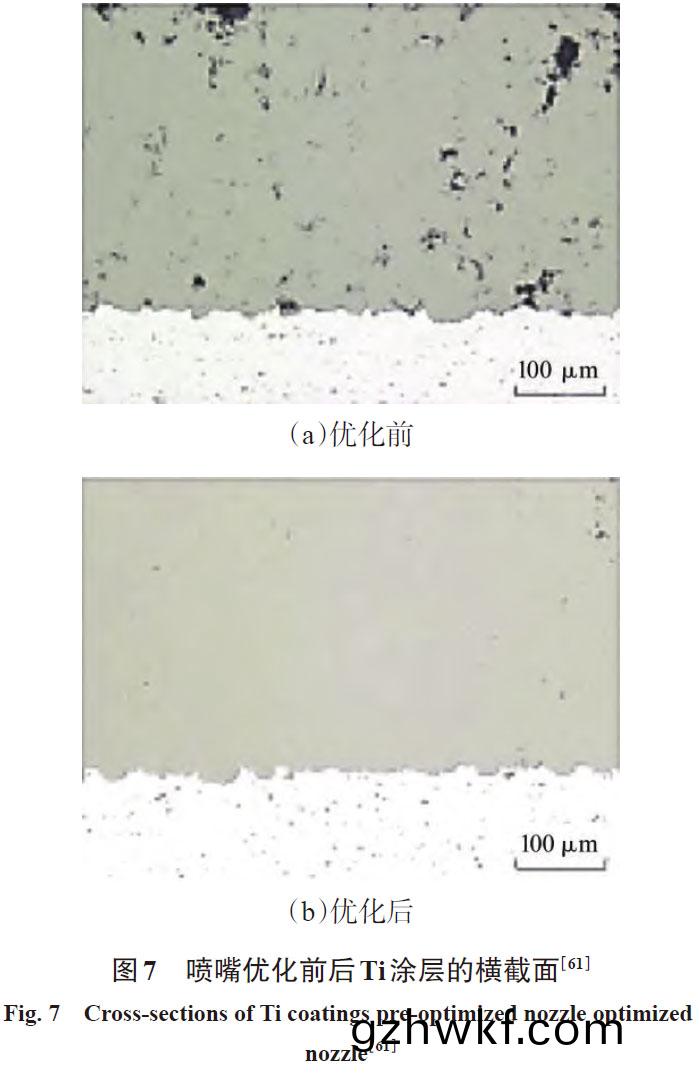

［63］ HGANG R.The importance of Optimizing Nozzle dimensionsfor cold spray process［C］//Proceedings of theThermal Spray Conference，2015.
［64］ LI WY，L1AO H，WANG H T，et al. Optimal design ofa convergent-barrel cold spray nozzle by numericalmetliod［J］. Applied Surface Science，2006，253（2）：708-713.
［65］ MACDONALD D， LEBLANC-ROBERT S， FERNNDEZ R，et al. Effect of nozzle material on downstreamlateral injection cold spray performance［J］. Journal offbermal Spray Technology，2016，25（6）：1149-1157.
［66］ L1 W Y，Z11ANG C，GGO X，et al. Ti and Ti-6A1-4Vcoatinks by cold spraying and microstructure modificationby cnattreatment［J］. Advanced Engineering Materials，2007，9（5）：418-423.
相(xiang)关(guan)链接(jie)
