镍(nie)基高温(wen)合金的熔(rong)炼(lian)工(gong)艺研(yan)究进(jin)展(zhan)

镍基高温(wen)合(he)金在整(zheng)个高温合(he)金(jin)领(ling)域(yu)占有(you)特殊(shu)重(zhong)要(yao)的地(di)位，被广(guang)泛应用于航(hang)空航天(tian)、核(he)电(dian)装备以(yi)及(ji)化(hua)工石油等(deng)领(ling)域［1］。由(you)于(yu)该类(lei)合(he)金在650~1000℃范围内具有较(jiao)高(gao)的强度，良好(hao)的(de)抗氧化(hua)、抗(kang)腐(fu)蚀性(xing)能，因(yin)而(er)在(zai)复杂高温(wen)环(huan)境中(zhong)对(dui)其(qi)需求量(liang)持续增(zeng)长(zhang)［2］。镍(nie)基高温合金(jin)的(de)熔(rong)炼工艺作为金属材料(liao)制备(bei)的(de)首(shou)要步(bu)骤(zhou)，是(shi)关(guan)系(xi)到(dao)合(he)金能(neng)否(fou)达到优(you)越性能(neng)的一(yi)个重要环节(jie)［3］。

经过(guo)几十年(nian)的发(fa)展(zhan)，镍基(ji)高温合金(jin)已(yi)发展(zhan)出(chu)多(duo)种(zhong)多样(yang)的熔(rong)炼工艺(yi)类型(xing)，包(bao)括(kuo)真(zhen)空(kong)感应熔(rong)炼（Vac-cuminductionmelting，VIM），电(dian)弧(hu)炉熔炼（Electricarcfurnacemelting，EAFM），等(deng)离(li)子电(dian)弧炉熔炼（Plasmaarcfurnacemelting，PAFM）等(deng)单(dan)联(lian)工艺(yi)。

对(dui)于(yu)成(cheng)分(fen)控(kong)制及冶(ye)炼(lian)质(zhi)量要(yao)求(qiu)更(geng)高的(de)镍基(ji)合金(jin)，往(wang)往还(hai)需要(yao)在(zai)单联工(gong)艺(yi)基(ji)础上(shang)进(jin)一(yi)步对合(he)金锭(ding)进(jin)行(xing)提(ti)纯和(he)优(you)化(hua)，由此，发(fa)展(zhan)出真(zhen)空(kong)感(gan)应(ying)熔(rong)炼(lian)+电(dian)渣(zha)重(zhong)熔（VIM+Electroslagremelting，VIM+ESR）和真空(kong)感应熔(rong)炼(lian)+真空(kong)自耗(hao)重熔(rong)（VIM+Vacuumarcremelting，VIM+VAR）等双联工(gong)艺(yi)以及(ji)真(zhen)空感应熔(rong)炼+电渣(zha)重熔(rong)+真(zhen)空自耗重熔(rong)（VIM+ESR+VAR）等(deng)三联(lian)冶(ye)炼(lian)工艺(yi)［4］。

镍基高温(wen)合金(jin)的合(he)金化程(cheng)度非(fei)常高(gao)，在(zai)熔(rong)炼过程(cheng)中(zhong)往往需(xu)要加入Fe、Cr、Mo、Nb、Al、Ti等多种合(he)金元素。而合(he)金元(yuan)素对应原料加入(ru)时往(wang)往(wang)还(hai)参(can)杂着少(shao)量(liang)杂(za)质(zhi)元素(su)，因(yin)此(ci)，对(dui)合金(jin)元素对(dui)应(ying)原(yuan)料的(de)纯(chun)度(du)提出了(le)较(jiao)高(gao)要(yao)求(qiu)。另外(wai)，合金(jin)制(zhi)备过程(cheng)还(hai)存(cun)在大量(liang)料(liao)头、料(liao)尾、边(bian)角(jiao)料(liao)等返回料(liao)，不(bu)同(tong)类(lei)型(xing)原料的加入，会对熔炼(lian)合(he)金(jin)的(de)化学成分及杂质(zhi)含量控制(zhi)产生(sheng)较(jiao)大(da)影(ying)响(xiang)。VIM具(ju)有(you)能(neng)精(jing)确控(kong)制合(he)金成分(fen)，降低杂质元素(su)含(han)量的优点，但该(gai)方(fang)法制(zhi)备出的真(zhen)空铸(zhu)锭(ding)往(wang)往(wang)存(cun)在缩(suo)孔及疏(shu)松等缺(que)陷(xian)［5］。因此(ci)，需在(zai)此(ci)基(ji)础上(shang)进一(yi)步进行(xing)双(shuang)联甚(shen)至(zhi)三(san)联熔炼(lian)，充分利(li)用(yong)各种(zhong)熔(rong)炼(lian)方法的优(you)点，从而(er)达到(dao)镍基(ji)高温(wen)合(he)金(jin)纯净化的(de)目的。

镍基(ji)高温(wen)合金(jin)的熔(rong)炼(lian)工艺显著(zhu)影响(xiang)合金后(hou)续(xu)制备的(de)质量(liang)和(he)性(xing)能(neng)，近年(nian)来(lai)受到(dao)了越(yue)来越(yue)广泛的(de)关注。本文对(dui)镍(nie)基高(gao)温合金目(mu)前普遍(bian)采(cai)用(yong)的VIM以(yi)及基于VIM的双(shuang)联或三联(lian)工(gong)艺(yi)的研(yan)究进展进(jin)行综述。

1、镍(nie)基高温合金简介(jie)及熔(rong)炼(lian)工(gong)艺(yi)要(yao)求

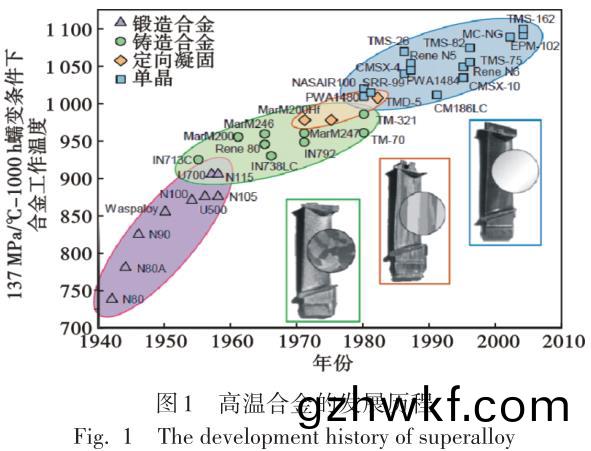

镍基(ji)高(gao)温(wen)合(he)金(jin)是基于Cr20Ni80合(he)金发(fa)展(zhan)起(qi)来(lai)，能在高温环(huan)境(jing)中长(zhang)期(qi)稳(wen)定(ding)使用(yong)的(de)金(jin)属(shu)材料(liao)。如图(tu)1所(suo)示(shi)，随着制(zhi)备(bei)工艺(yi)不断改(gai)进，成分设(she)计不断(duan)优(you)化(hua)，高温(wen)合(he)金(jin)零部件的服(fu)役温(wen)度(du)及使(shi)用(yong)寿(shou)命(ming)也(ye)不断提(ti)高［6-7］。

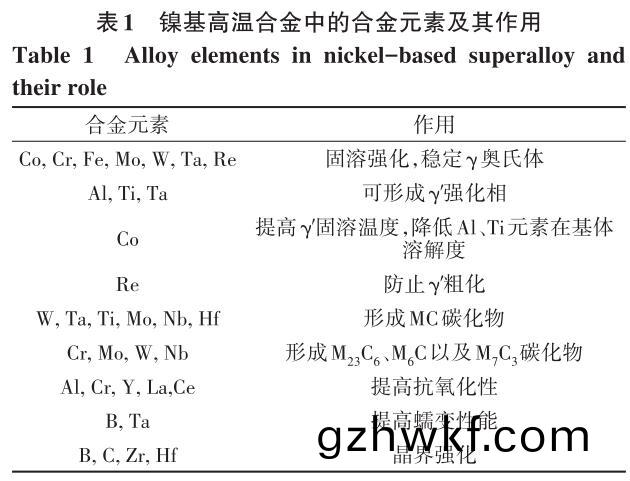

从合金(jin)成分来看(kan)，镍(nie)基(ji)高(gao)温合金是以(yi)镍为基体元素，通过(guo)添(tian)加(jia)多(duo)种(zhong)其(qi)他(ta)元素进(jin)行强(qiang)化(hua)的(de)高(gao)合金化金(jin)属材料(liao)［8］。为了满足(zu)镍(nie)基高温合金(jin)复杂严苛(ke)的使用条(tiao)件，往往会在(zai)镍基高(gao)温合(he)金中(zhong)添加(jia)多达十几(ji)种(zhong)强化元(yuan)素(su)，表(biao)1列(lie)举(ju)了不同合金(jin)元(yuan)素及其作(zuo)用(yong)［9］。

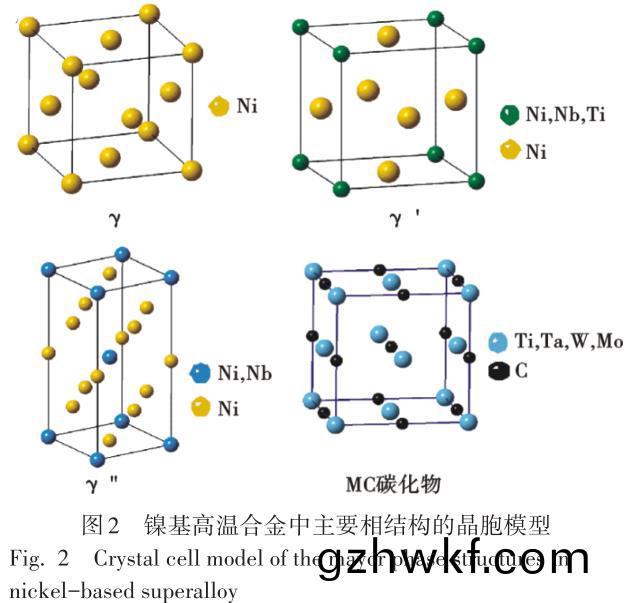

多种强(qiang)化元素(su)的加入(ru)导致(zhi)镍基高温(wen)合金内部(bu)形(xing)成(cheng)多(duo)种复杂(za)相结构(gou)，如(ru)γ基(ji)体(ti)相，γ΄、γ"强(qiang)化相，Laves及δ相(xiang)，MC及(ji)M23C6碳(tan)化物等，图(tu)2展示(shi)了(le)主要相结构的(de)晶胞模(mo)型。多种元(yuan)素(su)还会(hui)使(shi)得镍(nie)基(ji)高温合金(jin)的(de)合金(jin)化(hua)程度迅速提(ti)高(gao)，这对(dui)熔炼(lian)工艺(yi)提出了更高要(yao)求(qiu)。例(li)如，对(dui)于(yu)时(shi)效强化型镍基合(he)金，为(wei)析出更多(duo)γ΄或(huo)γ"强(qiang)化(hua)相，会(hui)在(zai)熔(rong)炼(lian)过(guo)程加入更(geng)多(duo)Al、Ti 等强化(hua)元素，但Al、Ti属(shu)于(yu)易(yi)挥发(fa)元(yuan)素(su)，在(zai)大气(qi)条件(jian)下进(jin)行(xing)熔炼会(hui)造(zao)成极(ji)大烧(shao)损(sun)，因(yin)此更适用于(yu)VIM。 但VIM无法有(you)效解决(jue)高温下熔体与坩(gan)埚(guo)反应(ying)，难(nan)以(yi)去除S、P等杂(za)质元素及铸(zhu)锭内部(bu)存在(zai)缩(suo)孔(kong)、疏(shu)松(song)等缺(que)陷(xian)，因此(ci)，需在VIM基础(chu)上(shang)进(jin)行(xing)ESR或(huo)VAR双联冶(ye)炼。VIM+ESR可利用渣金反应进(jin)一步(bu)降(jiang)低S、P等(deng)杂(za)质(zhi)元素含(han)量，但该工艺(yi)受(shou)散热条(tiao)件限(xian)制(zhi)，会(hui)导致(zhi)电渣锭内部存在(zai)较(jiao)大(da)元素偏(pian)析(xi)，限制了(le)合(he)金熔(rong)炼(lian)锭(ding)型的(de)扩大化；VIM+VAR双(shuang)真空(kong)熔(rong)炼工(gong)艺(yi)，更(geng)有(you)利(li)于(yu)控制(zhi)元(yuan)素(su)烧损和偏析(xi)，但(dan)无(wu)法有效去(qu)除(chu)S等(deng)杂(za)质元(yuan)素(su)，会使得真(zhen)空锭内(nei)部存(cun)在(zai)更(geng)多(duo)夹杂(za)物(wu)并(bing)产生黑/白斑等(deng)缺陷(xian)。

ESR和(he)VAR作为重熔(rong)工艺，可(ke)起到调(diao)控合(he)金(jin)凝(ning)固(gu)组织(zhi)，进一(yi)步(bu)降(jiang)低(di)合(he)金(jin)杂质含(han)量(liang)的(de)目(mu)的(de)，能(neng)够(gou)满(man)足(zu)大部(bu)分(fen)镍基(ji)高温合金(jin)的(de)熔(rong)炼(lian)需(xu)求。但(dan)对(dui)于(yu)洁(jie)净度(du)要求(qiu)更(geng)高，锭型尺(chi)寸要(yao)求(qiu)更大(da)的(de)合(he)金(jin)而(er)言(yan)，则需采(cai)用(yong)VIM+ESR+VAR三(san)联(lian)工艺(yi)，充(chong)分(fen)结(jie)合(he)各熔(rong)炼(lian)技(ji)术(shu)优点(dian)，从(cong)而满足(zu)更加严(yan)苛(ke)的熔炼(lian)需求。

熔(rong)炼(lian)工艺(yi)是(shi)镍基(ji)高温(wen)合(he)金制备(bei)过程(cheng)的首要环(huan)节(jie)，且对合(he)金(jin)的(de)后(hou)续加工成(cheng)型(xing)具(ju)有重要影(ying)响(xiang)［10］。因此，本(ben)文(wen)综述(shu)了目前(qian)镍(nie)基(ji)高温合金制备(bei)最常用(yong)的VIM工艺，以(yi)及(ji)在(zai)此基础上发(fa)展的双联及三(san)联(lian)工艺。

2、镍基(ji)高温合金(jin)熔(rong)炼(lian)方(fang)法及特(te)点

2.1真(zhen)空(kong)感(gan)应(ying)熔(rong)炼(lian)（VIM）

VIM是镍(nie)基(ji)高温合金(jin)熔(rong)炼的第一步(bu)，其(qi)主(zhu)要(yao)目的是为(wei)了得(de)到(dao)化(hua)学成(cheng)分(fen)符(fu)合要(yao)求(qiu)的(de)母(mu)合(he)金(jin)锭，为铸(zhu)锭的(de)二(er)次(ci)重(zhong)熔做好(hao)成(cheng)分(fen)和(he)洁净度的准(zhun)备(bei)。VIM能(neng)有(you)效控(kong)制O、N、H等(deng)气体(ti)元素以(yi)及S、P、Si等(deng)有(you)害元(yuan)素(su)的含(han)量，实(shi)现对(dui)母合金(jin)锭成(cheng)分的精确(que)控(kong)制［11-12］。

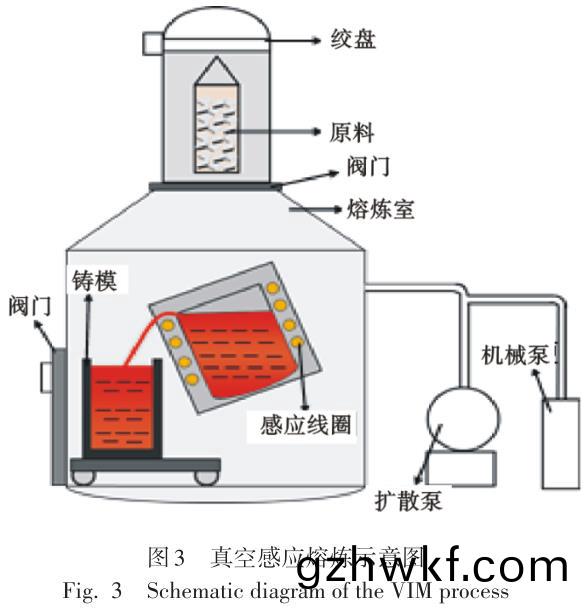

VIM是在真空条件下，利(li)用(yong)通电(dian)感应线(xian)圈(quan)产(chan)生电(dian)磁感应(ying)，使(shi)坩(gan)埚(guo)内金(jin)属炉料(liao)产生(sheng)涡流热(re)并熔(rong)化，在(zai)熔(rong)炼过(guo)程(cheng)通过(guo)电(dian)磁搅(jiao)拌(ban)实现(xian)合金熔(rong)体(ti)成分的均匀化以及(ji)精(jing)确控制［13］。图(tu)3展(zhan)示(shi)了VIM过(guo)程的示(shi)意(yi)图。按(an)照(zhao)熔(rong)炼流程(cheng)，真(zhen)空(kong)感(gan)应熔(rong)炼可大(da)致分为装料(liao)、熔化、精(jing)炼(lian)以(yi)及(ji)浇(jiao)注(zhu)四个主要(yao)阶段。

VIM熔(rong)化阶(jie)段的主(zhu)要(yao)目的(de)，是为(wei)了将(jiang)加(jia)入(ru)坩埚中的金(jin)属炉(lu)料快(kuai)速(su)熔化，去除(chu)熔融(rong)金属液(ye)中(zhong)的(de)O、N、H等气(qi)体(ti)元(yuan)素(su)，以(yi)及非(fei)金(jin)属夹杂(za)物(wu)和有害杂(za)质(zhi)等(deng)［14］。熔(rong)化期需(xu)要合(he)理控(kong)制(zhi)熔(rong)化速(su)率以(yi)及真(zhen)空(kong)度(du)这(zhe)两(liang)个关(guan)键因素(su)，避免“架桥”现(xian)象的(de)发生，并保证原(yuan)料(liao)熔化速率和有害气(qi)体(ti)排除的(de)匹(pi)配(pei)［15］。

在(zai)炉料(liao)完全(quan)化(hua)清后的精(jing)炼(lian)期，需重点(dian)把控(kong)精(jing)炼温(wen)度、精炼时间以及(ji)真空(kong)度(du)。镍基(ji)高温合金(jin)的(de)熔(rong)炼(lian)常(chang)采(cai)用MgO或l2O3坩(gan)埚(guo)，在高(gao)温高(gao)真空条件(jian)下，MgO及Al₂O₃会(hui)发生(sheng)分(fen)解(jie)，产(chan)生(sheng)金(jin)属蒸(zheng)汽并向(xiang)金(jin)属熔(rong)体持续(xu)供氧，使(shi)得(de)熔(rong)体中氧含(han)量不(bu)降(jiang)反升［10］。赵鸿燕［16］对比了(le)不(bu)同(tong)材质坩(gan)埚(guo)对(dui)Inconel690合金O、S含量的(de)影(ying)响，结(jie)果表(biao)明：MgO坩埚对(dui)合(he)金中(zhong)O、S控(kong)制(zhi)能(neng)力较弱，铝镁质坩(gan)埚更(geng)易降低(di)合金(jin)中(zhong)O含量，CaO坩埚则(ze)能(neng)进(jin)一步(bu)降(jiang)低(di)合(he)金(jin)中(zhong)S含量。在精(jing)炼末(mo)期还需完成(cheng)合(he)金化调控(kong)，其主(zhu)要目(mu)的是将钢液(ye)成(cheng)分(fen)控制在(zai)需要的范围内，达到出(chu)钢(gang)浇(jiao)注的(de)要求。一般(ban)在(zai)熔(rong)化阶段(duan)将Ni、Cr、Fe等主要原(yuan)料放入(ru)坩(gan)埚(guo)进(jin)行加热(re)熔(rong)化，在(zai)精炼末期(qi)再(zai)加入(ru)Al、Ti等(deng)活泼(po)易(yi)烧损元(yuan)素(su)及(ji)需要(yao)添加(jia)的(de)微(wei)量(liang)元(yuan)素，同(tong)时(shi)进(jin)行(xing)电(dian)磁(ci)搅(jiao)拌(ban)，使得(de)合金元素(su)在(zai)钢液(ye)中(zhong)均匀(yun)分(fen)布(bu)，减(jian)少成分(fen)偏(pian)析［17］。

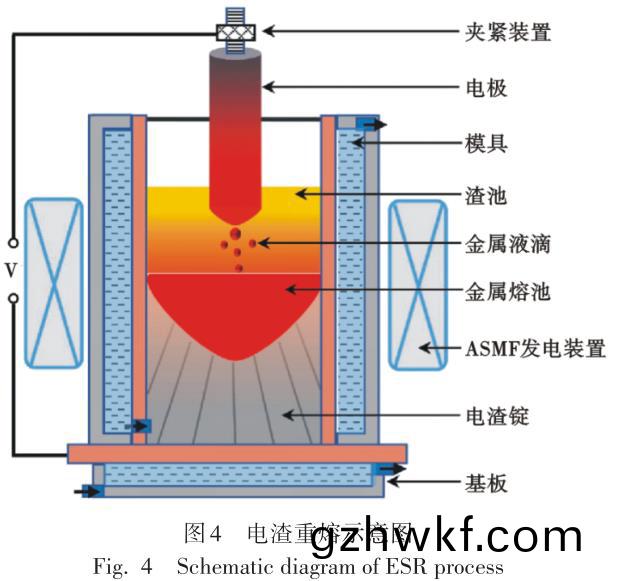

2.2电渣(zha)重熔(rong)（ESR）

ESR是高温合(he)金(jin)洁净化冶炼的(de)主要(yao)环节(jie)之(zhi)一(yi)，我(wo)国(guo)目(mu)前(qian)有超过(guo)一(yi)半的高(gao)温(wen)合金(jin)牌号(hao)采用(yong)了(le)这(zhe)种熔(rong)炼(lian)工艺。ESR是(shi)上世纪(ji)五十年代由(you)电渣(zha)焊(han)技(ji)术(shu)发展(zhan)演变(bian)的一(yi)种(zhong)熔炼方法(fa)，并(bing)在(zai)七八(ba)十年(nian)代被世(shi)界(jie)各(ge)国(guo)广(guang)泛应(ying)用于熔炼冶(ye)金(jin)等(deng)领域［18］。电渣重(zhong)熔基本(ben)原(yuan)理是电(dian)流(liu)在(zai)通(tong)过渣料时，由(you)于(yu)渣料电(dian)阻(zu)较(jiao)大会(hui)产生(sheng)大(da)量热(re)量，利用(yong)渣阻(zu)热将需要(yao)重熔的(de)电极逐(zhu)步熔(rong)化(hua)。金(jin)属(shu)液以熔(rong)滴(di)的(de)形式(shi)通(tong)过(guo)渣料实现(xian)净(jing)化(hua)，最终在水冷(leng)结(jie)晶(jing)器(qi)中完(wan)成自下而(er)上(shang)的(de)凝固。图4展示了ESR的(de)基本(ben)原理(li)［19］。

ESR的(de)渣系选(xuan)择、配比(bi)和(he)用量(liang)等(deng)参数(shu)对电(dian)渣(zha)熔炼(lian)过程(cheng)和电(dian)渣锭的质量(liang)会(hui)产(chan)生决定性(xing)影响(xiang)。金(jin)属熔(rong)滴在与液态(tai)渣(zha)料(liao)接触的(de)过(guo)程存在一系列渣金(jin)反应(ying)，渣金接(jie)触(chu)面(mian)积(ji)可(ke)达(da)3200mm²/g以(yi)上，这使(shi)得金(jin)属熔(rong)滴(di)中的非(fei)金属夹杂物(wu)以及S、P、Sb等(deng)有(you)害元(yuan)素(su)被(bei)熔(rong)渣吸收而(er)去除(chu)，而Al、Ti等(deng)易(yi)氧化元(yuan)素(su)与渣(zha)料中(zhong)氧化(hua)物充(chong)分反应，从(cong)而对(dui)合金(jin)的洁(jie)净度(du)实(shi)现了良好控制(zhi)［20］。目前，镍基高温(wen)合(he)金的ESR多(duo)采用以CaF2为(wei)基础(chu)成分(fen)，并(bing)添(tian)加适(shi)量Al₂O₃、CaO、MgO、TiO₂及(ji)SiO₂等氧化(hua)物(wu)共同(tong)构成(cheng)的(de)多元(yuan)渣(zha)系。总(zong)的(de)来说，渣料的选择(ze)应满足：具(ju)有较低的(de)熔(rong)点和粘度(du)，适宜的(de)电导(dao)率(lv)和(he)较高(gao)的碱(jian)度，较低含(han)量的(de)不稳定(ding)氧化(hua)物和(he)变价(jia)氧(yang)化物以及(ji)较(jiao)大的(de)界(jie)面张(zhang)力［21］。除渣系(xi)设计外(wai)，ESR过程(cheng)的熔(rong)炼(lian)速率(lv)及(ji)熔池深(shen)度等(deng)参数(shu)也密(mi)切影(ying)响重(zhong)熔过(guo)程(cheng)及(ji)电(dian)渣锭质(zhi)量。

传(chuan)统敞开(kai)式ESR过(guo)程是(shi)在(zai)大气氛(fen)围下进行(xing)，难(nan)免会(hui)发生O、N、H气体的(de)吸(xi)入并加剧Al、Ti等(deng)易(yi)氧化(hua)元(yuan)素的烧损［22］。基于以(yi)上因素(su)，在(zai)敞开(kai)式(shi)电(dian)渣(zha)重(zhong)熔基(ji)础(chu)上，逐步(bu)发展出(chu)了保护气(qi)氛(fen)电渣重(zhong)熔(rong)（PESR）以(yi)及真(zhen)空(kong)电(dian)渣(zha)重(zhong)熔（VESR）技(ji)术(shu)。另外，近(jin)年(nian)来在(zai)传(chuan)统(tong)电(dian)渣重(zhong)熔基础(chu)上(shang)，还发展出了包括(kuo)快速(su)电(dian)渣重(zhong)熔(rong)技术(shu)（ESRR）、加(jia)压电渣(zha)重(zhong)熔(rong)技(ji)术(shu)PESR）、电(dian)渣(zha)连铸（ESCC）等(deng)许(xu)多新型(xing)电渣重熔(rong)技(ji)术(shu)，通过(guo)这些新(xin)型(xing)重熔技术(shu)，可(ke)有(you)效(xiao)提升(sheng)电(dian)渣(zha)重熔(rong)锭(ding)的质(zhi)量，降低(di)电渣(zha)重熔成本(ben)［23］。

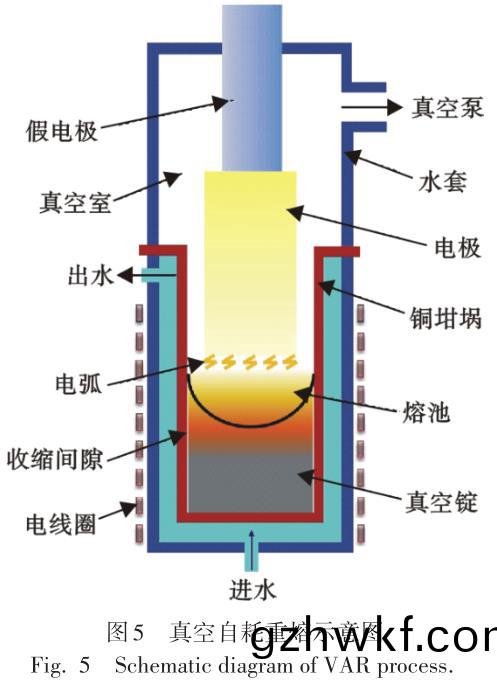

2.3真(zhen)空(kong)自(zi)耗(hao)重熔(rong)（VAR）

VAR是(shi)一(yi)种将一次(ci)熔(rong)炼得(de)到(dao)的母(mu)合(he)金锭(ding)作为(wei)重(zhong)熔(rong)电极，利(li)用真空自耗炉在真(zhen)空氛围及(ji)低(di)压直流电(dian)弧作用(yong)下(xia)，将电极棒逐(zhu)渐(jian)熔化，并在水(shui)冷(leng)铜结晶器(qi)中快(kuai)速冷(leng)却(que)凝固(gu)的(de)一(yi)种工(gong)艺技术［24］。将(jiang)自耗(hao)电极作为阴极(ji)，在真(zhen)空(kong)中产(chan)生温(wen)度(du)高达5000K的(de)稳(wen)定电(dian)弧区，电(dian)极底(di)部逐(zhu)渐(jian)熔化(hua)形(xing)成(cheng)金属(shu)液滴，液滴(di)在重(zhong)力作(zuo)用下(xia)下(xia)降通(tong)过(guo)电弧(hu)区(qu)并(bing)滴(di)落到(dao)水冷结(jie)晶器中形(xing)成熔池，随(sui)后冷却凝(ning)固(gu)。在这一(yi)过(guo)程中，会发生(sheng)一系列(lie)有(you)利(li)于去除(chu)杂(za)质和(he)气(qi)体(ti)的(de)反(fan)应(ying)，同(tong)时(shi)在(zai)水冷结(jie)晶(jing)器(qi)的(de)强制(zhi)冷(leng)却作(zuo)用下，容(rong)易获(huo)得(de)定(ding)向凝固、成分均匀的组(zu)织(zhi)，从(cong)而(er)得(de)到质量优异(yi) 的自耗(hao)合金(jin)锭(ding)。图(tu)5展(zhan)示(shi)了(le)真空自耗(hao)重熔的基本(ben)原理［25］。

VAR按(an)照(zhao)工(gong)艺(yi)步骤可(ke)大致(zhi)分(fen)为自耗电(dian)极焊接、引(yin)弧、熔(rong)炼(lian)及封顶(ding)四(si)个环(huan)节(jie)。其中(zhong)，在熔炼(lian)阶(jie)段(duan)需选(xuan)择合适(shi)的电压(ya)、电(dian)流、冷(leng)却(que)速率、电弧长度等(deng)熔炼(lian)参(can)数(shu)。而在(zai)封顶阶(jie)段(duan)大多采(cai)用(yong)“多级(ji)封顶，低电流保温”的封顶工艺(yi)，通过逐级减(jian)小电流(liu)，并匹(pi)配合(he)适的电(dian)压(ya)，达(da)到提(ti)高(gao)自(zi)耗(hao)锭成材(cai)率的(de)目(mu)的(de)［26］。

近(jin)年(nian)来，在(zai)普通真空自(zi)耗(hao)重熔的(de)基(ji)础(chu)上(shang)，还(hai)发(fa)展出(chu)了包括熔滴凝固控制成(cheng)形(xing)、同(tong)轴(zhou)供(gong)电(dian)、动态实时(shi)称(cheng)重(zhong)控(kong)制等(deng)多(duo)种(zhong)先进(jin)技术(shu)［27］。

3、常(chang)用(yong)镍(nie)基(ji)高(gao)温(wen)合金熔(rong)炼工(gong)艺路(lu)线(xian)

前已(yi)述及，VIM单(dan)联(lian)工艺(yi)存(cun)在一(yi)些不足之处(chu)：

（1）熔(rong)炼(lian)过(guo)程(cheng)金属(shu)液与(yu)坩埚(guo)耐火材(cai)料(liao)反应，导致(zhi)合(he)金熔体(ti)的(de)污(wu)染(ran)；

（2）与大(da)气环境(jing)相比(bi)，真空(kong)脱(tuo)硫效(xiao)果更(geng)差；

（3）浇注(zhu)过(guo)程(cheng)无法(fa)进行(xing)补(bu)缩(suo)，得到(dao)的真空锭(ding)存在(zai)较大缩孔(kong)。为(wei)解决以上问(wen)题(ti)，需(xu)在(zai)VIM的基(ji)础上，联合ESR或(huo)VAR技术，开展(zhan)双(shuang)联(lian)甚至三(san)联熔(rong)炼工(gong)艺。

3.1真(zhen)空感(gan)应熔炼(lian)+保(bao)护(hu)气(qi)氛电(dian)渣(zha)重熔（VIM+PESR）双(shuang)联工(gong)艺

VIM+ESR是(shi)常用的(de)镍基高温(wen)合金双联(lian)熔炼工艺(yi)。但(dan)ESR过(guo)程与(yu)大气直(zhi)接接触(chu)，不可避(bi)免地(di)会(hui)出现(xian)吸(xi)O吸H和(he)易氧(yang)化(hua)元(yuan)素烧损(sun)的情(qing)况。有(you)研究表明，液态炉渣(zha)中的(de)Fe₂O₃和(he)TiO₂会作为(wei)载体(ti)，将(jiang)大(da)气(qi)中(zhong)的(de)O向(xiang)金属熔池(chi)中传(chuan)递，图6展(zhan)示(shi)了ESR过(guo)程的(de)氧传递(di)行(xing)为(wei)［28］。金属熔池(chi)中氧(yang)含量(liang)的(de)增加(jia)，会(hui)加剧Al、Ti等(deng)元素(su)的烧损，虽(sui)然通过向渣池中(zhong)添(tian)加(jia)脱氧剂（例如(ru)Al、CaSi、Mg等），可(ke)以达(da)到(dao)有效脱氧(yang)的目(mu)的(de)，但(dan)同(tong)时(shi)也(ye)会(hui)改(gai)变(bian)熔(rong)渣组(zu)分，并(bing)使(shi)得(de)电渣锭中(zhong)部(bu)分易(yi)氧化元素含(han)量(liang)发(fa)生改(gai)变(bian)［29］。

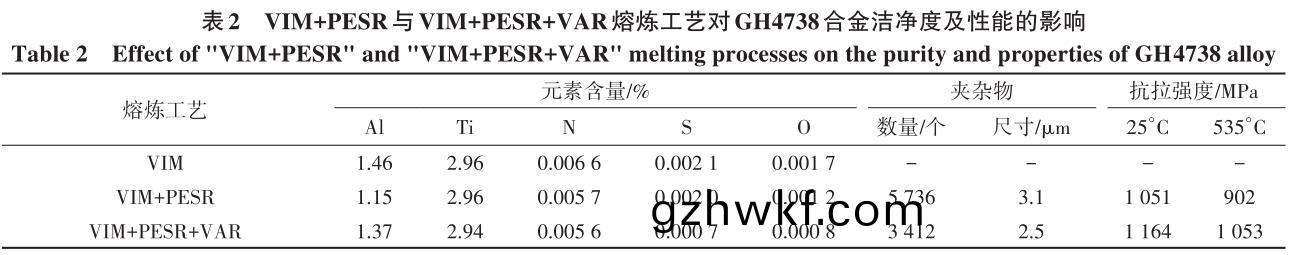

而VIM+PESR则(ze)可(ke)以有(you)效(xiao)隔绝大气环(huan)境(jing)，防(fang)止氧含量(liang)的(de)增加(jia)。陈韩(han)锋等(deng)人［30］开(kai)展了GH4169合金的VIM+PESR（Ar气(qi)）工艺研究(jiu)，发现(xian)相较于非保(bao)护气氛(fen)条件(jian)，合金(jin)在PESR条件(jian)下(xia)的C、Al、Ti元素的(de)收得(de)率及分(fen)布(bu)均(jun)匀性(xing)显(xian)著提(ti)升(sheng)，O含量(liang)由15×10^-6降(jiang)至10×10^-6，合金的锻(duan)造(zao)热(re)加(jia)工性(xing)能(neng)良好(hao)。贾(jia)景岩(yan)等(deng)人［31］对比(bi)了(le)PESR（Ar气）与常规(gui)ESR（加铝粉脱(tuo)氧(yang)）对GH2132合(he)金(jin)Ti元素收得率的(de)影(ying)响(xiang)，结(jie)果(guo)表明(ming)：采(cai)用(yong)PESR能够使合(he)金(jin)底(di)部与顶部Ti收(shou)得率均(jun)得(de)到显著提升，杜(du)绝(jue)了常(chang)规ESR加铝粉脱(tuo)氧而(er)产生的(de)夹杂

物(wu)。陈国(guo)胜等(deng)人［32］利用全封(feng)闭PESR炉(lu)对(dui)GH4169合(he)金进行(xing)了(le)重熔(rong)，发(fa)现(xian)与(yu)大气(qi)氛(fen)围(wei)下(xia)ESR相比(bi)，除了(le)O含量及Al、Ti元素烧(shao)损(sun)显(xian)著降低(di)外，S含(han)量(liang)也更(geng)低(di)。以(yi)上(shang)研(yan)究(jiu)结(jie)果(guo)表明：VIM+PESR能够(gou)起到(dao)降(jiang)低合(he)金中(zhong)O含量(liang)，提(ti)高(gao)易氧(yang)化(hua)元素(su)收得(de)率及(ji)均(jun)匀分布的(de)效(xiao)果(guo)。

无论(lun)是何种(zhong)电渣重(zhong)熔(rong)技(ji)术，渣(zha)系设计(ji)与配(pei)比(bi)始(shi)终是(shi)实现(xian)洁(jie)净化(hua)重熔的(de)核心(xin)因素(su)。为(wei)此(ci)，国内外(wai)学者(zhe)对渣系设计(ji)与重熔合金质(zhi)量进(jin)行(xing)了大量研究(jiu)。

刘立(li)等人(ren)［33］通(tong)过(guo)对(dui)ANF-6渣进行(xing)改(gai)进，设(she)计了一(yi)种CaF2-CaO-Al₂O₃-SiO₂-MgO五元(yuan)渣系(xi)，该(gai)渣系(xi)具有(you)较低表面张力(li)和粘度(du)值(zhi)，重(zhong)熔出(chu)的Inconel600/625合(he)金成分均匀(yun)，O、N含量较(jiao)低。崔利(li)民等人［34］对GH2132合金2t电(dian)渣锭重熔(rong)工(gong)艺进行改(gai)进，通过采(cai)用CaF2∶CaO∶Al₂O₃∶TiO₂=75∶5∶15∶5（%）渣(zha)系替代(dai)原(yuan)CaF2-Al2O3渣(zha)系，降低了(le)合金(jin)中(zhong)Ti烧(shao)损(sun)率和(he)夹杂物(wu)尺寸。Duan等人(ren)［35］在电渣重(zhong)熔(rong)Inconel718合金(jin)时(shi)，将(jiang)CaF2-CaO-Al₂O₃-MgO-TiO₂五元渣(zha)系中CaO含量(liang)由(you)5%增加至36%，得到的合(he)金中O含量由33.3×10^-6降(jiang)至10×10^-6，而S含(han)量(liang)则由(you)20×10-6降至6.5×10^-6，表(biao)明(ming)CaO含(han)量对合金脱(tuo)硫(liu)效(xiao)应具有明显(xian)影(ying)响(xiang)。Rad‐witz等(deng)人［36］研究了(le)渣(zha)料中(zhong)MgO含(han)量对合金中非金属夹(jia)杂物(wu)的影(ying)响(xiang)，结果表明，随着(zhe)MgO含(han)量(liang)的增加，电渣(zha)锭(ding)中(zhong)的(de)夹(jia)杂(za)物(wu)尺(chi)寸(cun)显著减(jian)小，当MgO含(han)量(liang)增(zeng)加(jia)为(wei)15%时(shi)，尺寸大于6μm的夹杂物(wu)基本被(bei)去除。

根(gen)据合(he)金特(te)点匹配合适(shi)的(de)渣(zha)系，并(bing)选(xuan)择开(kai)发新型(xing)电渣(zha)重熔(rong)技(ji)术(shu)，已经成为镍基高温(wen)合金(jin)洁(jie)净(jing)化熔(rong)炼的重要基(ji)础。

3.2真空(kong)感应(ying)熔(rong)炼(lian)+真(zhen)空自耗重熔(rong)（VIM+VAR）双联(lian)工艺(yi)

相(xiang)较于ESR，VAR是(shi)一(yi)种(zhong)无(wu)需利(li)用(yong)渣(zha)料(liao)的(de)技术(shu)，因此，在(zai)重熔过(guo)程不(bu)会(hui)因为(wei)铸锭表面(mian)渣(zha)皮(pi)影响(xiang)而(er)阻(zu)碍(ai)传(chuan)热。同(tong)时(shi)，在凝(ning)固铸(zhu)锭(ding)及结晶(jing)器(qi)之(zhi)间(jian)可(ke)充入冷(leng)却(que)介质(zhi)（例(li)如(ru)He气）加(jia)强冷(leng)却(que)效(xiao)果(guo)，从(cong)而(er)得到(dao)的(de)熔(rong)池更浅，冷却(que)更(geng)快(kuai)，有(you)利(li)于获得(de)组(zu)织(zhi)更加细密、偏(pian)析更(geng)小(xiao)的(de)自耗锭。

熔炼(lian)速率(lv)对VAR自(zi)耗(hao)锭的微观组(zu)织(zhi)演(yan)化(hua)以(yi)及(ji)冶金质量都将产生显(xian)著影响，国内外(wai)学者(zhe)对(dui)此(ci)进行了(le)较(jiao)多研究(jiu)。王(wang)资(zi)兴(xing)等(deng)人［37］研(yan)究(jiu)了低中(zhong)高(gao)三(san)种(zhong)熔(rong)速(su)对VIM+VAR自耗过(guo)程IN718合金微观组(zu)织(zhi)的(de)影响，结果表明(ming)：随(sui)着(zhe)熔(rong)速的增(zeng)加(jia)，自(zi)耗(hao)锭中(zhong)心部(bu)位(wei)由柱状(zhuang)晶(jing)向(xiang)等轴晶转(zhuan)变，且同(tong)一(yi)部(bu)位析出Laves相(xiang)尺寸及含(han)量(liang)也随(sui)之(zhi)增加，表明(ming)元(yuan)素偏析随熔速(su)增加(jia)而加(jia)重。Davidson等人［38］研(yan)究发现，VAR重(zhong)熔(rong)过程(cheng)电流的(de)微小(xiao)变(bian)化，会(hui)对熔速(su)产生(sheng)显(xian)著影响(xiang)，并进(jin)一(yi)步影响(xiang)合(he)金的(de)温度(du)场以及(ji)铸锭(ding)质(zhi)量(liang)，通(tong)过(guo)设定(ding)适宜(yi)的(de)电流(liu)大小，有利(li)于(yu)合(he)金(jin)熔体温度(du)场(chang)和(he)流动的稳(wen)定(ding)，从(cong)而获(huo)得更加优(you)异(yi)的(de)双(shuang)真(zhen)空自耗锭(ding)。不(bu)少学(xue)者还对(dui)VIM+VAR双真(zhen)空自耗(hao)过(guo)程(cheng)的(de)白(bai)斑(ban)及(ji)黑(hei)斑缺(que)陷(xian)进行了(le)研究。于(yu)腾等(deng)人(ren)［39］通(tong)过(guo)研(yan)究VARIN718合(he)金发(fa)现，偏(pian)弧和过(guo)长(zhang)弧长(zhang)会(hui)使熔(rong)池(chi)温度场(chang)和流(liu)场紊乱(luan)，导致(zhi)漂(piao)浮物、掉块(kuai)等(deng)不能(neng)完全熔化，从(cong)而(er)形(xing)成白(bai)斑，而(er)稳定(ding)的(de)漫散弧(hu)是避免(mian)白斑形(xing)成(cheng)的(de)关(guan)键。Wang等人(ren)［40］研(yan)究(jiu)了(le)VARInconel718合金(jin)铸(zhu)锭内黑斑形成与(yu)工艺参(can)数之间的(de)关(guan)系发现(xian)，铸锭中(zhong)心(xin)到(dao)半径1/2部位(wei)形成(cheng)的(de)黑斑即(ji)为(wei)枝晶(jing)间Nb、Mo等元素偏析形(xing)成(cheng)，并(bing)与(yu)冷却(que)速率(lv)密切相关。

随着航(hang)空(kong)航(hang)天及(ji)燃机(ji)工(gong)业的(de)快(kuai)速发(fa)展(zhan)，自耗锭(ding)的直(zhi)径尺寸要求逐渐(jian)增大，由Φ406mm→Φ508mm→Φ660mm（GH4169）→Φ810mm（GH4738、GH4698）→Φ920mm（GH2706），这(zhe)对(dui)VAR过(guo)程(cheng)的(de)冷(leng)却强度(du)提出(chu)了(le)更(geng)高(gao)要求［24］。因(yin)此(ci)，在自耗(hao)锭(ding)与结晶器之(zhi)间通入冷却介质(zhi)（例如He气、Ar气）成为(wei)加(jia)强(qiang)重熔(rong)过(guo)程冷(leng)却(que)条(tiao)件(jian)的有(you)效(xiao)手(shou)段(duan)。学(xue)者们对(dui)冷(leng)却(que)介(jie)质加强VAR过(guo)程冷却(que)速率(lv)进行(xing)了(le)广(guang)泛(fan)研(yan)究(jiu)，有研究(jiu)表(biao)明，He气(qi)的热传导(dao)效(xiao)率(lv)远(yuan)高于Ar气的热传(chuan)导效率［41］。杨玉军(jun)等人(ren)［42］研(yan)究了He气冷(leng)却对VAR GH4648合金的影(ying)响，结果(guo)表明：He气的加入可有效(xiao)减(jian)小熔(rong)池深度(du)，熔池由(you)“窄而(er)深(shen)”向(xiang)“宽(kuan)而平”转变，并(bing)使得(de)凝固(gu)组(zu)织(zhi)的枝(zhi)晶(jing)尺(chi)寸变得(de)细(xi)小，减(jian)小(xiao)了(le)大(da)尺(chi)寸(cun)自(zi)耗(hao)锭(ding)的(de)偏(pian)析倾向。赵(zhao)长(zhang)虹(hong)等人［43］的研(yan)究结(jie)果也(ye)表明：采用(yong)短弧(hu)控制和He气提高冷却凝固速(su)率(lv)，是弱化元(yuan)素偏(pian)析，防(fang)止(zhi)合(he)金(jin)产(chan)生(sheng)白(bai)/黑(hei)斑的有效措施。

近年(nian)来(lai)，为(wei)了(le)进一(yi)步(bu)提升(sheng)VIM+VAR双(shuang)真(zhen)空熔(rong)炼工(gong)艺的(de)稳(wen)定(ding)性，对(dui)VAR过程(cheng)参(can)数(shu)的精确(que)和自动化控制引(yin)起(qi)了(le)研(yan)究(jiu)人(ren)员的(de)重视(shi)。国外已相(xiang)继(ji)开发出熔滴凝固控制(zhi)成形(xing)、同(tong)轴(zhou)供(gong)电(dian)以(yi)及(ji)动(dong)态实(shi)时称(cheng)重(zhong)控制(zhi)等先进(jin)技(ji)术，并在(zai)工业(ye)生(sheng)产(chan)中得到(dao)广泛(fan)应用［44］。

我(wo)国(guo)各(ge)大单(dan)位(wei)及机构已(yi)引进了多(duo)台技(ji)术先进(jin)的大(da)型真(zhen)空自耗(hao)炉(lu)，对(dui)于(yu)VIM+VAR双联(lian)工(gong)艺(yi)的研(yan)究，主要集(ji)中在(zai)工艺(yi)参(can)数优(you)化对铸锭缺(que)陷(xian)控制以及(ji)对(dui)铸(zhu)锭(ding)组织调控(kong)方(fang)面(mian)。例(li)如(ru)VAR过程熔速、电弧(hu)长度、冷却条件等参(can)数(shu)对自(zi)耗(hao)锭(ding)质量(liang)的(de)影响；数(shu)值(zhi)模拟(ni)在VIM+VAR中(zhong)的应用等(deng)。

3.3真空(kong)感应(ying)熔(rong)炼+保(bao)护气(qi)氛(fen)电渣(zha)重(zhong)熔(rong)+真空自耗(hao)

重熔(rong)（VIM+PESR+VAR）三(san)联工(gong)艺(yi)由(you)于(yu)VIM+PESR以(yi)及(ji)VIM+VAR双(shuang)联(lian)工艺(yi)各(ge)自存在(zai)一些(xie)不(bu)足(zu)，无法(fa)满(man)足(zu)组织(zhi)性能(neng)要(yao)求更高的(de)合(he)金熔炼需求，而(er)VIM+PESR+VAR三联工艺(yi)，可(ke)以(yi)将(jiang)PESR去(qu)S去(qu)O，减(jian)少(shao)杂质(zhi)的优点(dian)以(yi)及VAR减(jian)小(xiao)偏(pian)析的优(you)点结(jie)合起来，实(shi)现熔炼(lian)铸(zhu)锭的性能优化(hua)，满足(zu)要求(qiu)更加严(yan)苛(ke)的熔(rong)炼需(xu)求。

目前(qian)，国内外(wai)大(da)量学(xue)者及(ji)机(ji)构(gou)对镍基高(gao)温合金的三联(lian)熔(rong)炼(lian)工(gong)艺(yi)展(zhan)开(kai)了(le)研究。Chen等(deng)人(ren)［45］对比(bi)研究(jiu)了(le)VIM+PESR与VIM+PESR+VAR两(liang)种(zhong)熔(rong)炼(lian)工艺(yi)对(dui)Φ508mm大(da)规格GH4738合金(jin)洁(jie)净(jing)度及疲劳性(xing)能(neng)的影(ying)响(xiang)，见表(biao)2，相较(jiao)于VIM+PESR，经过VIM+PESR+VAR三联熔(rong)炼后，铸(zhu)锭(ding)中S、O有害(hai)元(yuan)素含量(liang)得到了(le)显(xian)著下(xia)降，同(tong)时(shi)夹(jia)杂物数量(liang)及(ji)尺寸也(ye)有所(suo)降(jiang)低(di)，室温及高(gao)温(wen)拉伸(shen)性(xing)能(neng)得到了提高。陈国胜(sheng)等(deng)人［46］利用VIM+PESR+VAR三(san)联工(gong)艺(yi)对Φ508mm的(de)GH4169合(he)金(jin)进(jin)行(xing)了(le)熔炼(lian)，结果表(biao)明：VIM真(zhen)空(kong)锭(ding)在(zai)PESR后(hou)电(dian)极(ji)组织致(zhi)密，洁(jie)净(jing)度(du)高，因(yin)此(ci)，与VIM+VAR双联工艺(yi)相比(bi)，三(san)联熔炼(lian)工(gong)艺(yi)得(de)到(dao)的(de)铸(zhu)锭(ding)O、S含(han)量大幅下(xia)降，表(biao)面质量(liang)及(ji)热(re)塑性(xing)得到(dao)明(ming)显(xian)改善(shan)。

张勇等人［47］对(dui)三联(lian)熔炼Φ508mm大规(gui)格GH4169合金(jin)铸(zhu)锭及棒(bang)材元素偏(pian)析(xi)行(xing)为(wei)进行(xing)了(le)研(yan)究，结果(guo)表(biao)明(ming)：尽(jin)管(guan)Nb、Ti、Mo等(deng)元素自(zi)铸(zhu)锭(ding)边缘(yuan)到(dao)铸锭中心(xin)，偏(pian)析程(cheng)度逐(zhu)渐加(jia)重，但(dan)经过(guo)高温(wen)均(jun)匀化和锻(duan)造(zao)后(hou)，合金棒(bang)材中(zhong)无(wu)“黑(hei)斑”、“白斑(ban)”等宏(hong)观(guan)偏(pian)析，且(qie)内(nei)部(bu)Nb、Ti、Mo等(deng)元素分布(bu)均(jun)匀(yun)度(du)较高(gao)，微(wei)观(guan)偏(pian)析也基(ji)本(ben)得(de)到了消(xiao)除(chu)，这说明(ming)三联工(gong)艺(yi)在大规(gui)格铸锭熔(rong)炼(lian)方(fang)面(mian)具有独特(te)优(you)势。

除变(bian)形高(gao)温(wen)合(he)金的(de)三联熔炼(lian)工艺外，美国(guo)还(hai)将(jiang)三(san)联工(gong)艺(yi)用于粉(fen)末(mo)高(gao)温合金(jin)的熔(rong)炼，通过(guo)该方(fang)法能使(shi)粉(fen)末合金(jin)中O、N、S等(deng)杂(za)质(zhi)元素含量降(jiang)至(zhi)1×10^-6以下(xia)［48］。国内(nei)也开展了(le)粉(fen)末高(gao)温(wen)合金的三联(lian)熔(rong)炼(lian)工艺研(yan)究(jiu)，高(gao)小(xiao)勇(yong)［49］通过(guo)调(diao)整(zheng)Al、Ti易烧(shao)损元素在(zai)VIM过程的加入顺(shun)序(xu)，调(diao)控ESR过程的渣系设(she)计（添加(jia)适量(liang)CeO2）等(deng)方式，实(shi)现了(le)对(dui)铸锭中(zhong)非(fei)金(jin)属夹(jia)杂(za)物的(de)有效去除，制(zhi)备(bei)出(chu)了高洁(jie)净(jing)的(de)FGH96粉末高温合金(jin)母(mu)合金(jin)。

目(mu)前(qian)，三(san)联(lian)工艺已被(bei)广泛应用(yong)于(yu)高质(zhi)量(liang)变(bian)形镍基高(gao)温(wen)合(he)金(jin)的洁(jie)净化(hua)熔(rong)炼当(dang)中，而在(zai)铸(zhu)造(zao)、粉末冶(ye)金(jin)甚(shen)至(zhi)是(shi)金(jin)属增材制(zhi)造(zao)用粉(fen)末的(de)母(mu)合(he)金(jin)铸(zhu)锭方面(mian)，许多学(xue)者及机构(gou)正(zheng)在开(kai)展三(san)联熔(rong)炼(lian)工艺的进(jin)一(yi)步研(yan)究。

3.4镍(nie)基(ji)高(gao)温合(he)金(jin)熔炼(lian)工(gong)艺的(de)选(xuan)择(ze)

镍(nie)基高温合(he)金(jin)的(de)熔(rong)炼(lian)工艺(yi)选择(ze)主要(yao)取(qu)决(jue)于(yu)合金成(cheng)分(fen)及对(dui)合金质(zhi)量的要求，表3对比(bi)了(le)各熔炼工艺的优(you)缺点及(ji)适用(yong)的(de)熔(rong)炼(lian)条件(jian)，可(ke)以(yi)看出，VIM+ESR+VAR三(san)联(lian)熔(rong)炼工(gong)艺无(wu)疑是(shi)获(huo)得高(gao)质(zhi)量(liang)合(he)金(jin)铸锭的有(you)效途(tu)径(jing)。在(zai)实(shi)际生产(chan)中(zhong)，根据不(bu)同合(he)金的熔炼(lian)需(xu)求(qiu)，选用(yong)合(he)适的(de)熔炼工(gong)艺，有利于平(ping)衡熔炼成本和(he)合(he)金(jin)铸(zhu)锭(ding)质(zhi)量(liang)之间(jian)的(de)关系(xi)。

VIM+ESR工(gong)艺可(ke)以进(jin)一(yi)步将(jiang)S、P等杂(za)质(zhi)元素(su)及(ji)非金属夹杂(za)物含(han)量(liang)控(kong)制(zhi)在(zai)更(geng)低(di)程(cheng)度，获得组(zu)织致密、表(biao)面质量较好(hao)的合金(jin)铸(zhu)锭，提升(sheng)合金的(de)热塑(su)性。但(dan)由于渣(zha)皮阻碍散热，会(hui)导(dao)致合金铸锭(ding)心部存(cun)在(zai)严(yan)重元素偏析，另(ling)外Al、Ti等活(huo)泼元素(su)即(ji)使(shi)在保(bao)护(hu)气氛(fen)下也(ye)存(cun)在(zai)一定(ding)程(cheng)度(du)的(de)烧(shao)损(sun)，且随着电(dian)渣(zha)锭(ding)长度(du)的增加(jia)，铸锭头尾(wei)的成分(fen)偏差将进一(yi)步加(jia)大。因(yin)此(ci)， 考虑到电渣(zha)重熔(rong)的优(you)缺点，VIM+ESR更(geng)适用(yong)于(yu)对合金洁(jie)净度(du)要(yao)求(qiu)更(geng)高(gao)，铸(zhu)锭(ding)规格(ge)较(jiao)小(xiao)，易(yi)烧损元(yuan)素(su)含量控制(zhi)要(yao)求(qiu)更低的镍(nie)基(ji)高(gao)温合金的熔炼。

VIM+VAR工(gong)艺(yi)不(bu)存在(zai)大气(qi)、铸(zhu)模(mo)以及耐(nai)火(huo)材料的污(wu)染，没(mei)有(you)渣(zha)壳，借(jie)助(zhu)于铸(zhu)锭与(yu)结晶(jing)器(qi)间良好(hao)的(de)散热(re)条件，可(ke)使得凝(ning)固铸锭(ding)心(xin)部偏析程度(du)降低(di)、组(zu)织成分(fen)分布更(geng)加均(jun)匀。但(dan)需(xu)指(zhi)出，该(gai)方法无法有(you)效去除合金(jin)中S、P等杂质(zhi)元素，夹(jia)杂物尺寸(cun)较(jiao)大(da)、数量(liang)更(geng)多(duo)，铸锭(ding)表(biao)面(mian)质(zhi)量(liang)较差(cha)。因(yin)此，考(kao)虑到VAR技术的优(you)缺点，VIM+VAR更(geng)适用(yong)于对(dui)铸锭(ding)规(gui)格(ge)要(yao)求更大(da)，组(zu)织(zhi)要求更加均(jun)匀(yun)，易(yi)烧损(sun)元素含量控(kong)制(zhi)要(yao)求(qiu)更(geng)高的镍(nie)基高温合金(jin)的熔(rong)炼(lian)。

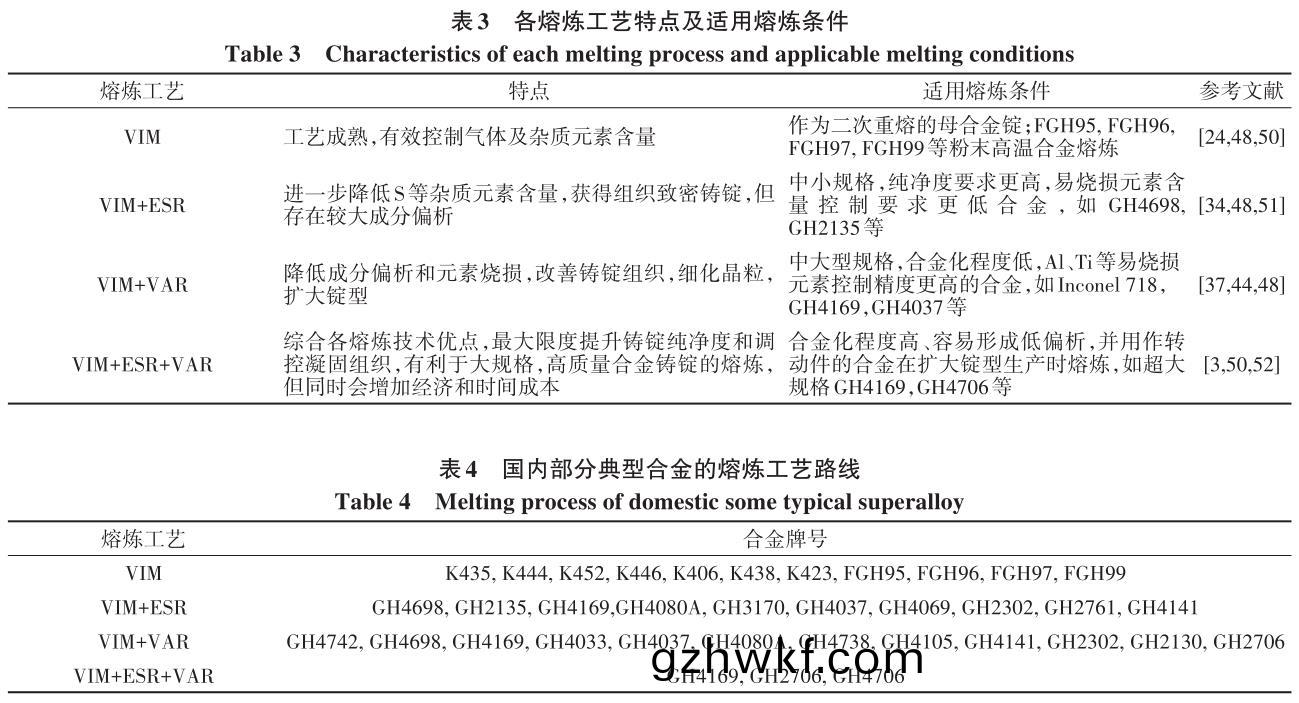

表4展(zhan)示(shi)了(le)国内(nei)部分典(dian)型(xing)高(gao)温合金采用(yong)的熔(rong)炼(lian)路线［48］。由(you)于(yu)ESR及(ji)VAR技(ji)术的(de)限制，目前国内(nei)采用(yong)VIM+ESR或(huo)VIM+VAR双(shuang)联工艺熔(rong)炼(lian)镍基(ji)高温(wen)合金铸锭直径(jing)控制(zhi)在660mm以(yi)内，而(er)国(guo)外已开始(shi)探(tan)索更(geng)大尺(chi)寸(cun)铸(zhu)锭的(de)熔炼(lian)及应(ying)用(yong)。采用(yong)VIM+ESR/PESR+VAR三(san)联工(gong)艺，制(zhi)备更(geng)大(da)规格(ge)、更(geng)高洁(jie)净(jing)度(du)的镍(nie)基高温合金(jin)铸锭(ding)是(shi)现代(dai)工(gong)业(ye)发(fa)展的趋势和(he)迫(po)切(qie)需(xu)求(qiu)。

利用三(san)联(lian)工艺(yi)制(zhi)备(bei)高可靠(kao)性(xing)高(gao)温合(he)金(jin)铸锭(ding)，已成(cheng)为(wei)国外(wai)多(duo)家(jia)单(dan)位(wei)的共性(xing)认(ren)识，美国已将(jiang)三(san)联熔炼工(gong)艺作(zuo)为(wei)扩(kuo)大铸锭(ding)直径(jing)，降低(di)铸(zhu)锭(ding)内部(bu)缺(que)陷(xian)的重要(yao)措(cuo)施，并(bing)在此(ci)基础上制定(ding)了(le)标(biao)准及(ji)完善的(de)熔炼(lian)流程。利用VIM+ESR+VAR三(san)联(lian)工艺，美(mei)国(guo)GE与(yu)All‐vac公司联合(he)开(kai)发出了(le)碳化(hua)物(wu)及夹杂物含量(liang)较低的(de)Φ915mm的(de)超大规(gui)格(ge)Inconel718铸锭(ding)，并(bing)成功用于(yu)后续开(kai)坯锻造(zao)［53］。

近年来，虽然(ran)国(guo)内(nei)厂(chang)商通(tong)过设(she)备引(yin)进(jin)，在(zai)较短(duan)时(shi)间(jian)内(nei)实(shi)现(xian)了熔(rong)炼(lian)装备(bei)的(de)更新(xin)与(yu)发(fa)展(zhan)，并(bing)通过(guo)开(kai)展(zhan)三联熔(rong)炼(lian)工艺的(de)研究及应用(yong)，已经(jing)能(neng)够制(zhi)备出(chu)Φ920mm的超大规格(ge)GH4706铸锭(ding)［52］。但由(you)于我国(guo)三(san)联(lian)熔(rong)炼(lian)工艺发(fa)展(zhan)起(qi)步较(jiao)晚(wan)，且三联熔炼(lian)工(gong)序(xu)复(fu)杂(za)，涉及(ji)多种(zhong)工艺参(can)数及对应的精确(que)控制系(xi)统(tong)，限(xian)制了(le)熔(rong)炼(lian)铸锭的(de)洁(jie)净(jing)化(hua)和(he)锭(ding)型扩大(da)，导致(zhi)我国(guo)熔(rong)炼(lian)出(chu)的镍基高(gao)温合(he)金铸锭(ding)质(zhi)量(liang)和(he)性(xing)能(neng)与欧美(mei)国家还存(cun)在一(yi)定(ding)差(cha)距。例如，张勇等(deng)人［47］曾对比了国(guo)产三(san)联熔(rong)炼大规(gui)格GH4169（直(zhi)径(jing)508mm）合(he)金(jin)，与(yu)国外(wai)三(san)联熔(rong)炼In‐conel718棒材的(de)组织与(yu)性能(neng)差异，结果(guo)表明：GH4169棒材(cai)中Nb、Al、Mo、Ti等元(yuan)素的分布(bu)样本(ben)标(biao)准方(fang)差均大(da)于(yu)Inconel718棒材中对(dui)应元(yuan)素，即(ji)国(guo)外Inconel718棒(bang)材(cai)的成(cheng)分(fen)分(fen)布(bu)更(geng)加均匀(yun)，硬(ying)度测试也表(biao)明(ming)Inconel718不同(tong)部位硬度波动(dong)性更小(xiao)。因此(ci)，需进一(yi)步(bu)加大对三联(lian)工(gong)艺(yi)的(de)研(yan)究(jiu)应(ying)用，充分发(fa)挥VIM、ESR、VAR的工(gong)艺优(you)势并相互结合(he)，满足(zu)镍(nie)基(ji)高(gao)温合金(jin)锭(ding)型的洁(jie)净(jing)化(hua)和(he)扩(kuo)大(da)化的发(fa)展(zhan)需(xu)求。

4、总(zong)结(jie)与(yu)展(zhan)望

（1）镍基(ji)高(gao)温(wen)合(he)金的快(kuai)速发(fa)展及(ji)应(ying)用(yong)要求(qiu)的(de)不(bu)断提高(gao)，对母合金(jin)铸锭的(de)熔炼工艺(yi)也(ye)提(ti)出(chu)了更(geng)高要(yao)求。根据合金(jin)牌号及质(zhi)量(liang)要求(qiu)选择(ze)合适的(de)熔炼工艺，是保(bao)证铸(zhu)锭(ding)熔炼效率和(he)质量(liang)的(de)基础(chu)。鉴于(yu)熔(rong)炼(lian)工艺(yi)路线选择与各(ge)熔(rong)炼(lian)阶(jie)段参(can)数控(kong)制(zhi)对合(he)金(jin)铸锭(ding)组织、成分(fen)及(ji)夹(jia)杂物(wu)的(de)显著(zhu)影(ying)响，并对(dui)成(cheng)型合(he)金力(li)学(xue)性能会(hui)产生决(jue)定性作用(yong)。因(yin)此(ci)，构建(jian)“熔炼(lian)路(lu)线-工艺(yi)参数(shu)控(kong)制-微观(guan)组织演(yan)化-力学(xue)性(xing)能”本构关(guan)系，是(shi)实(shi)现(xian)镍基(ji)高(gao)温合(he)金高(gao)质(zhi)量冶(ye)炼的(de)重(zhong)要基础。

（2）VIM+ESR+VAR三(san)联(lian)工(gong)艺(yi)能(neng)够(gou)结(jie)合(he)各(ge)熔炼技(ji)术的优点，实(shi)现更高(gao)洁净(jing)度的(de)超大(da)规格铸锭(ding)的(de)熔炼(lian)，是高(gao)质量镍(nie)基高温(wen)合(he)金(jin)熔炼(lian)工艺的(de)发展(zhan)趋(qu)势。

但(dan)国内应(ying)用三(san)联工(gong)艺(yi)制(zhi)备(bei)出(chu)的镍基高(gao)温(wen)合(he)金铸(zhu)锭质(zhi)量(liang)及(ji)性能(neng)与(yu)国(guo)外(wai)还(hai)存(cun)在(zai)一(yi)定差距(ju)。为(wei)此(ci)，还需进(jin)一(yi)步加大(da)对(dui)三联工艺(yi)的应(ying)用(yong)研究，选(xuan)择优(you)质(zhi)原(yuan)料，优化各熔(rong)炼(lian)阶段工(gong)艺(yi)参数(shu)的精(jing)确(que)控(kong)制，提(ti)升(sheng)熔(rong)炼过(guo)程的技术(shu)及管(guan)理(li)要求(qiu)，保证(zheng)各(ge)熔(rong)炼阶段(duan)之间(jian)的(de)连(lian)续性及(ji)协调(diao)性，达到(dao)提升(sheng)镍(nie)基(ji)高温(wen)合(he)金熔炼铸(zhu)锭(ding)质量及(ji)性能的(de)目(mu)的。
