铸造/烧结(jie)钴铬镍合金组(zu)织演(yan)变(bian)规律(lv)的对比研究

钴(gu)基(ji)合(he)金(jin)具(ju)有(you)优(you)异(yi)的耐(nai)磨(mo)性、耐(nai)蚀(shi)性(xing)、耐(nai)高温(wen)、生物相容性，被(bei)广泛应(ying)用在航空(kong)航(hang)天(tian)、军民(min)工业等领域(yu)［1-4］。目前国际(ji)上对(dui)于(yu)钴基(ji)合(he)金的(de)研(yan)究主(zhu)要(yao)集(ji)中在成分组成(cheng)、制备工艺及其(qi)显微(wei)缺陷(xian)组织等(deng)方面(mian)［5-9］。钴基(ji)合金(jin)中通常添(tian)加(jia)铬(ge)、钼、镍(nie)、钨或(huo)钛等(deng)合(he)金元(yuan)素来获(huo)得(de)高性(xing)能(neng)或特(te)殊性能(neng)［10-12］。铬和钼能(neng)稳(wen)定hcp相、降低基(ji)体(ti)的堆垛(duo)层错(cuo)能(neng)［13-15］，且(qie)铬和(he)钼使(shi)钴基合(he)金表(biao)面(mian)形(xing)成表(biao)面(mian)氧化(hua)膜可(ke)极(ji)大提高合(he)金(jin)的(de)耐蚀性能(neng)［16］。而(er)镍(nie)则(ze)可(ke)以(yi)稳定fcc相(xiang)，使钴基合金的硬(ying)度降(jiang)低(di)［13-16］。钴铬镍(nie)体系合金作(zuo)为钴(gu)基(ji)合金(jin)的(de)重(zhong)要体系(xi)分支，即司(si)太(tai)立(li)21，由于(yu)具有较(jiao)高(gao)的(de)耐(nai)高温(wen)腐(fu)蚀(shi)、耐(nai)热冲(chong)击、高温强度(du)和较(jiao)好的(de)延(yan)展(zhan)性能(neng)，常用于(yu)燃气(qi)涡轮叶(ye)片(pian)等重(zhong)要工程领(ling)域(yu)。传统钴基(ji)合金(jin)的(de)制(zhi)备方法(fa)采用(yong)铸(zhu)造工艺(yi)，铸(zhu)态钴(gu)基(ji)合(he)金中(zhong)存在(zai)组(zu)织(zhi)粗大、疏松(song)缩孔(kong)等铸(zhu)造缺(que)陷(xian)，这(zhe)些(xie)缺(que)陷(xian)显著(zhu)降低(di)了(le)合(he)金(jin)的塑性和(he)疲劳特(te)性。铸造(zao)合金(jin)植入材料(liao)的(de)过(guo)早(zao)破坏和失(shi)效(xiao)通常是(shi)由(you)这(zhe)些(xie)铸造(zao)缺(que)陷引(yin)起的［17］。铸造(zao)过(guo)程中冷(leng)却(que)速率(lv)对钴基合金(jin)的组(zu)织(zhi)结构(gou)有明(ming)显影(ying)响，在(zai)低(di)冷(leng)却速率(lv)下(xia)铸(zhu)造组织(zhi)形(xing)成(cheng)粗大树(shu)枝(zhi)晶，枝(zhi)晶间通常分(fen)布有碳(tan)化(hua)物；冷(leng)却速率(lv)提高则(ze)形成等轴(zhou)晶(jing)结(jie)构(gou)，杂质和缺(que)陷(xian)分(fen)散分(fen)布(bu)，大(da)部分(fen)碳化(hua)物(wu)在等轴(zhou)晶晶(jing)界沉淀析(xi)出，形(xing)成连续的晶界(jie)碳化物沉(chen)淀［18-21］，然而(er)快(kuai)速冷(leng)却(que)工艺对(dui)设备条件(jian)要(yao)求(qiu)苛(ke)刻。如何在现有的(de)基(ji)础(chu)上(shang)提(ti)高(gao)冷(leng)却(que)速(su)率、避免(mian)连续(xu)的晶(jing)界(jie)碳化物对组(zu)织的割(ge)裂作(zuo)用(yong)，是(shi)提(ti)高(gao)铸(zhu)造钴铬(ge)镍(nie)合(he)金性能的(de)重(zhong)要途经。亚(ya)快(kuai)速(su)凝固是(shi)一(yi)种(zhong)介(jie)于近(jin)平(ping)衡低(di)速生(sheng)长(zhang)和远(yuan)离平(ping)衡快速生长的非(fei)平衡(heng)凝(ning)固过程，又被称为准(zhun)快(kuai)速凝固或(huo)近快(kuai)速凝固(gu)，凝固(gu)冷却速率(lv)在10²~10³K/s之(zhi)间(jian)［22］。亚快(kuai)速(su)冷(leng)却(que)过(guo)程(cheng)中元(yuan)素的(de)微偏(pian)析时(shi)间(jian)短(duan)，有利(li)于产生(sheng)细小(xiao)均(jun)匀(yun)的(de)微(wei)观组织(zhi)［23］，且对(dui)设备的要求(qiu)低。因此(ci)，进一(yi)步详(xiang)细研究(jiu)钴(gu)铬镍合金的亚快速凝固工艺具有(you)较(jiao)大(da)的理(li)论(lun)意(yi)义(yi)。

采用粉(fen)末(mo)冶金工艺(yi)制备的烧结(jie)合(he)金通(tong)常(chang)具有(you)均匀(yun)的(de)组(zu)织(zhi)结(jie)构和(he)稳(wen)定的性(xing)能。且烧结(jie)合金(jin)不具有类似铸(zhu)造合(he)金(jin)的(de)疏松(song)疏(shu)孔(kong)、夹(jia)杂、偏(pian)析(xi)、组(zu)织(zhi)粗(cu)大(da)等缺陷(xian)，因而(er)相对(dui)于(yu)铸(zhu)造(zao)合(he)金具(ju)有较(jiao)高(gao)的(de)性(xing)能(neng)优势(shi)［6］。

Rodrigues等［24］采用粉(fen)末冶金(jin)方(fang)法制备了(le)钴铬(ge)钼(mu)合(he)金，其组(zu)织(zhi)内也存(cun)在较(jiao)高比(bi)例(li)的(de)不连(lian)续(xu)碳化(hua)物(wu)和较(jiao)高的孔(kong)隙率(lv)。本课题组(zu)的前(qian)期(qi)研(yan)究曾(ceng)采(cai)用粉末(mo)冶(ye)金工艺(yi)制(zhi)备了(le)钴(gu)铬(ge)镍合金(jin)，表(biao)明Cr，Ni含量(liang)对烧结(jie)合金(jin)的组织组(zu)成、孔隙缺(que)陷及(ji)其力学性能具(ju)有(you)显(xian)著(zhu)的(de)影(ying)响［25］。因此，本工(gong)作进(jin)一(yi)步采用(yong)亚(ya)快(kuai)速(su)凝(ning)固和真(zhen)空(kong)烧结(jie)两(liang)种工(gong)艺(yi)方(fang)法(fa)制备(bei)钴(gu)铬(ge)镍(nie)合金(jin)，对(dui)两种(zhong)工艺过(guo)程中合(he)金的(de)组织演(yan)变(bian)、组织(zhi)缺(que)陷及(ji)Cr，Ni含量的(de)影响规(gui)律进(jin)行(xing)对(dui)比研(yan)究(jiu)，为钴铬(ge)镍(nie)合金(jin)材料制备方法的(de)优(you)化、缺陷和性(xing)能控制(zhi)提(ti)供(gong)理论指(zhi)导。

1、实验(yan)材料(liao)与(yu)方法(fa)

1.1混合料(liao)方(fang)法(fa)

实(shi)验(yan)用粉(fen)末均为市售粉(fen)末原料，改变铬(ge)、镍成分(fen)含(han)量(liang)分(fen)别配置两组混(hun)合(he)料A和B，混(hun)合料原始配(pei)比(bi)如表1所示。按(an)配(pei)比(bi)称取(qu)粉末(mo)进行(xing)混(hun)料(liao)，采(cai)用(yong)XQM-4L型(xing)行(xing)星式(shi)球磨(mo)机(ji)均匀(yun)混合原始料，转速200r/min，磨(mo)球(qiu)采(cai)用ϕ10mm的(de)不锈(xiu)钢球，球(qiu)磨介质(zhi)为(wei)无(wu)水(shui)乙醇(chun)，球磨混(hun)料(liao)时(shi)间(jian)为60h。混合(he)浆(jiang)料于80℃干(gan)燥(zao)箱干燥、过100目(mu)筛得到混合料。混合料粉(fen)末(mo)采用模具成型(xing)方(fang)法获得(de)压(ya)坯，压坯尺(chi)寸为(wei)39.2mm×6.6mm×6mm，双(shuang)向压制，压制(zhi)力600MPa、保(bao)压1min，压(ya)坯(pi)试样分(fen)别(bie)采用(yong)真空(kong)烧(shao)结和亚快(kuai)速凝(ning)固方(fang)法(fa)制备获得(de)。

1.2铸(zhu)造(zao)合金工(gong)艺方(fang)法(fa)

利(li)用DHL-300型(xing)非(fei)自耗(hao)真空钨(wu)极电弧熔炼(lian)炉(lu)进(jin)行(xing)电弧熔(rong)炼(lian)铸(zhu)造工(gong)艺(yi)研究(jiu)。在熔(rong)炼室真空(kong)度(du)为10^-3Pa后通(tong)入高纯氩气(qi)，炉(lu)内氩气压力保持(chi)在0.05MPa，引燃电弧(hu)熔炼(lian)试样，翻(fan)转(zhuan)试样(yang)熔炼(lian)3次(ci)获得合金(jin)锭(ding)。采(cai)用(yong)200A电(dian)流熔(rong)融后(hou)将电流提高至(zhi)500A继(ji)续熔(rong)炼30s，打(da)开(kai)吸(xi)铸(zhu)阀，合(he)金液在(zai)自(zi)身重(zhong)力(li)和(he)上下压力差(cha)的(de)耦合(he)作用下(xia)被吸入(ru)紫铜模具进(jin)行(xing)冷却，得到(dao)阶(jie)梯(ti)状钴铬镍铸造合(he)金，阶(jie)梯状(zhuang)铸(zhu)造合(he)金(jin)的(de)结构(gou)如图(tu)1所示。

1，2，4mm阶梯合金(jin)的冷(leng)却速率分(fen)别为(wei)120，84，64K/s。同(tong)时(shi)，制备(bei)尺(chi)寸(cun)为(wei)ϕ4mm×40mm的(de)圆柱(zhu)力学(xue)拉(la)伸(shen)合金试(shi)样，冷却(que)速(su)率64K/s。铸(zhu)造(zao)合金的冷(leng)却速率(lv)为(wei)亚快(kuai)速冷(leng)却(que)速率(lv)范围，冷(leng)却(que)速率的(de)获(huo)得方法在(zai)本课(ke)题(ti)组的(de)前期研(yan)究中有(you)明(ming)确(que)的(de)分析(xi)［26］。

1.3粉(fen)末冶金(jin)真空烧结(jie)工艺(yi)方法(fa)

利用(yong)DN900压(ya)力(li)烧(shao)结(jie)炉(lu)，压(ya)坯(pi)试样(yang)在1300，1320，1350，1370℃4个温度(du)下(xia)真空烧结成型，真(zhen)空度保(bao)持在(zai)10^-2~10²Pa，烧结温度(du)保(bao)温(wen)时(shi)间为(wei)1h。升温过(guo)程采(cai)用步进式方(fang)法以(yi)保证(zheng)压坯温(wen)度的(de)均(jun)匀性(xing)，采用充(chong)气(qi)冷却(que)方(fang)法(fa)获得(de)烧(shao)结合金(jin)，冷却(que)载气为(wei)高纯氩(ya)气(qi)，真空(kong)烧结工(gong)艺曲线(xian)如(ru)图2所(suo)示。

1.4测(ce)试(shi)分析(xi)方(fang)法

混合料(liao)的粒度(du)分(fen)布(bu)采(cai)用JL-1177型激(ji)光粒(li)度仪进(jin)行(xing)测(ce)试。铸(zhu)造合(he)金(jin)沿(yan)浇(jiao)注(zhu)轴(zhou)向(xiang)中(zhong)间剖开取样，分别观察(cha)其纵(zong)向(xiang)及横(heng)断面(mian)组织(zhi)。烧(shao)结(jie)合金(jin)切(qie)取截(jie)面(mian)试(shi)样观察(cha)组织形(xing)貌。显(xian)微组(zu)织观(guan)察(cha)分别(bie)采(cai)用光学显(xian)微(wei)镜(jing)（OM，LEICADM2700M）、扫(sao)描(miao)电子(zi)显微(wei)镜(jing)（SEM，Quanta250FEG）进行测(ce)试，利(li)用扫描(miao)电(dian)镜(jing)自带(dai)的能谱仪(yi)（EDS，Quanta250FEG）测(ce)定(ding)组织(zhi)微(wei)区成分(fen)。合金物(wu)相利(li)用XRD分析方(fang)法(fa)，采用(yong)PHILIPSAPD-10X射(she)线衍(yan)射(she)仪，Cu靶(ba)，管流40mA，管(guan)电压40kV，扫描(miao)角度(du)为(wei)30°~100°，扫(sao)描速(su)率(lv)2（°）/min。烧(shao)结合(he)金的显微缺(que)陷(xian)组织(zhi)采(cai)用(yong)透射(she)电(dian)子(zi)显微(wei)镜（TEM，TecnaiG2F30）进(jin)行观(guan)察，制(zhi)备ϕ3mm的(de)薄膜(mo)试样机械(xie)抛光(guang)后(hou)，进(jin)行-20℃双喷减薄，双(shuang)喷(pen)液(ye)为体(ti)积(ji)分数6.0%的(de)高氯(lv)酸(suan)酒精(jing)溶液，电(dian)压(ya)45V，电流(liu)30mA。对X射(she)线衍(yan)射峰进(jin)行高斯单(dan)峰(feng)拟合，采(cai)用(yong)的公(gong)式为(wei)［27］：

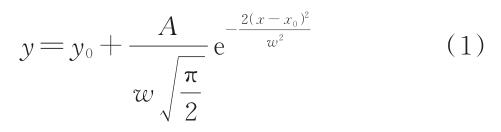

式中(zhong)：y为(wei)衍射(she)峰峰(feng)值(zhi)；y0为(wei)衍射峰基线(xian)；A为(wei)衍(yan)射(she)峰的积(ji)分强(qiang)度；w为峰宽(kuan)；x为衍(yan)射(she)峰对应的扫描角度(du)；x0为(wei)最高(gao)峰对应(ying)的扫(sao)描(miao)角度(du)。高(gao)斯(si)单(dan)峰拟合后(hou)得到(dao)衍(yan)射(she)峰半峰(feng)宽(kuan)（fullwidthathalfmaximum，FWHM）数(shu)值(zhi)，FWHM主(zhu)要(yao)反映(ying)了(le)位(wei)错密(mi)度(du)的变化(hua)，位(wei)错密(mi)度越大(da)，FWHM越(yue)大。

铸(zhu)造(zao)合金力(li)学拉(la)伸(shen)试样(yang)采(cai)用ϕ4mm×40mm圆(yuan)柱(zhu)试(shi)样。烧(shao)结(jie)合金(jin)力学性能(neng)试样(yang)采用非标准(zhun)拉(la)伸(shen)试样，试(shi)样沿烧(shao)结样(yang)品的(de)长轴取(qu)样，标(biao)距(ju)长(zhang)度(du)10mm，截(jie)面尺(chi)寸为2mm×2mm，采(cai)用自(zi)制的钢制夹(jia)具(ju)，在(zai)室(shi)温下进(jin)行等(deng)轴(zhou)拉(la)伸实(shi)验。拉(la)伸(shen)实验标(biao)准依据GB/T228—2002，应变(bian)速率(lv)0.01mm/min。取(qu)拉(la)断后(hou)的试样截(jie)面，利用(yong)维(wei)氏(shi)硬度(du)计（MicroMet2104）测量试样的硬(ying)度。采(cai)用(yong)二(er)值(zhi)分割(ge)法对(dui)金相(xiang)和(he)扫(sao)描(miao)图片进(jin)行(xing)处理(li)，计(ji)算两相(xiang)体(ti)积(ji)分数(shu)。

2、实(shi)验(yan)结(jie)果与分(fen)析

2.1混(hun)合料(liao)的混(hun)合(he)粉体形貌

图3给出了(le)两(liang)成分试样的原(yuan)始混合(he)粉(fen)（混合时(shi)间(jian)10min）与(yu)球磨(mo)混(hun)合(he)60h后的混合料(liao)的粉(fen)末(mo)形貌(mao)。由图3可(ke)见，混(hun)合(he)粉(fen)的起(qi)始形态为(wei)球形粉末形(xing)貌，混(hun)合料(liao)A，B的(de)原(yuan)始混合粒(li)度(du)分(fen)别(bie)为11.03µm和10.10µm；经过60h的(de)球(qiu)磨(mo)混(hun)合(he)后(hou)，混(hun)合(he)料(liao)形(xing)貌皆(jie)转变(bian)为层片(pian)状(zhuang)结构形(xing)貌，可以(yi)断定金属(shu)粉(fen)末在(zai)球(qiu)磨(mo)过(guo)程中发生(sheng)了明显(xian)的塑(su)性变(bian)形、加(jia)工(gong)硬(ying)化(hua)、焊合和(he)断(duan)裂的(de)行(xing)为(wei)。图4给出(chu)了(le)混(hun)合(he)料A和B的(de)粉体(ti)粒度(du)统计(ji)分布曲线(xian)。由(you)图4可见(jian)，混(hun)合料A和B的(de)粉(fen)末平(ping)均(jun)粒度分(fen)别(bie)为1.77µm和(he)1.80µm，粉(fen)末粒(li)度(du)分布(bu)呈(cheng)现单峰分布(bu)规(gui)律。图(tu)5给(gei)出(chu)了(le)混(hun)合(he)料A和(he)B的(de)起始混合(he)料和(he)球(qiu)磨后混合(he)料的(de)XRD图谱(pu)。由图5可(ke)以看(kan)出(chu)，球磨后主要(yao)合金(jin)元素(su)Co，Cr，Ni，Mo的(de)衍射(she)峰(feng)都(dou)呈(cheng)现不同(tong)程度(du)的(de)降(jiang)幅和(he)宽化，其(qi)中(zhong)Co的主峰(feng)（100）和(he)（101）衍射峰(feng)、Ni的主(zhu)峰(feng)（200）衍射(she)峰(feng)呈现出显著(zhu)的(de)降幅(fu)和宽(kuan)化，Mo和Cr的(de)主峰也可(ke)以直(zhi)观(guan)地分辨(bian)峰(feng)形的降(jiang)幅和(he)宽(kuan)化。与混合(he)料A相比，混合(he)料(liao)B中（100）Co和(he)（101）Co衍(yan)射峰的降幅更(geng)加显著，2个衍射峰趋于消(xiao)失(shi)。2θ位于(yu)44.8°的(de)最(zui)强衍射(she)峰(feng)为(wei)（002）Co，（110）Cr和(he)（111）Ni衍射(she)峰(feng)的(de)叠(die)加(jia)峰(feng)，A，B混(hun)合料中(zhong)此(ci)峰(feng)的(de)降幅接近但混(hun)合料B中峰形(xing)宽化(hua)明显(xian)。A，B混合(he)料(liao)中(zhong)Co为(wei)溶(rong)剂(ji)元素，质(zhi)量分(fen)数占比(bi)高(gao)达(da)62%，由此判定2θ位于(yu)44.8°的(de)最(zui)强(qiang)衍射峰(feng)的降幅(fu)和(he)宽(kuan)化主要(yao)是（002）Co衍(yan)射峰(feng)的(de)降幅和(he)宽化(hua)所引(yin)起，同时(shi)推断(duan)A，B混(hun)合(he)料中(zhong)并(bing)未发(fa)生(sheng)明显固溶。粉(fen)末的X射线衍射(she)峰(feng)FWHM值(zhi)主(zhu)要反(fan)映了(le)合(he)金粉末的畸(ji)变程(cheng)度，即其加(jia)工(gong)硬(ying)化(hua)程度，可(ke)见(jian)球(qiu)磨(mo)混料(liao)行(xing)为(wei)使(shi)得(de)混合(he)料(liao)产生(sheng)了(le)明(ming)显(xian)的(de)加(jia)工(gong)硬(ying)化。混合料(liao)中各(ge)成分的塑性(xing)变(bian)形(xing)与(yu)加(jia)工(gong)硬化(hua)则加(jia)剧(ju)了(le)其晶(jing)体弹(dan)性(xing)的各(ge)向(xiang)异性，引(yin)起(qi)衍射(she)谱(pu)的各向异性应(ying)变宽化，而(er)衍射(she)谱(pu)的(de)各(ge)向(xiang)异性应变(bian)宽化与衍(yan)射面指数相(xiang)关(guan)［28］。采用混合(he)料XRD图(tu)谱中(zhong)的(de)2个最(zui)强峰(feng)，即(ji)2θ位于(yu)44.8°的(de)（002）Co衍(yan)射峰和(he)2θ位于40.5°的(de)（110）Mo衍射(she)峰来(lai)表(biao)征(zheng)混合(he)料(liao)的(de)加工(gong)硬(ying)化状(zhuang)态(tai)。经计算(suan)可知(zhi)，混合(he)料(liao)A的（002）Co衍(yan)射(she)峰的FWHM值(zhi)较原始(shi)粉末增(zeng)加120%，混(hun)合料B的（002）Co衍射(she)峰的FWHM值较原始(shi)粉(fen)末增加了(le)203%；混(hun)合料A和(he)B的（110）Mo衍(yan)射峰的(de)半(ban)峰(feng)宽FWHM值较(jiao)原始粉末分别(bie)增加了196%和261%。Ni为(wei)fcc结(jie)构，Co为(wei)hcp结构，而Cr和(he)Mo为bcc结构，与(yu)Co，Mo和Cr相(xiang) 比，Ni具有(you)较(jiao)高的塑性(xing)。可见，合金混(hun)合粉(fen)末成分中(zhong)Cr含(han)量(liang)的降低(di)和Ni含量(liang)的增加可以降低(di)粉(fen)末(mo)的塑(su)性抗(kang)力［29］，因此(ci)明显(xian)增大混(hun)合料的(de)储(chu)能和加工硬化程(cheng)度，特(te)别是对(dui)于溶(rong)剂Co的(de)影(ying)响(xiang)显著。

2.2铸造合(he)金(jin)的组(zu)织(zhi)演变规(gui)律

图(tu)6给(gei)出(chu)了铸(zhu)造冷(leng)却(que)速(su)率(lv)分(fen)别为(wei)120，84，64K/s时两(liang)种(zhong)成分的(de)钴铬(ge)镍(nie)铸造合(he)金的金相组(zu)织形貌(mao)。从(cong)金(jin)相(xiang)组织可以(yi)看(kan)出(chu)，合金A和(he)B的铸(zhu)造组(zu)织皆(jie)呈(cheng)现(xian)胞(bao)状(zhuang)树枝(zhi)晶(jing)结构(gou)，枝晶随冷却(que)速率(lv)的(de)降低而粗(cu)化(hua)。利(li)用(yong)铸造合(he)金的(de)SEM组(zu)织，采(cai)用三(san)角法测量二次枝(zhi)晶间距，将3个相(xiang)邻枝晶(jing)晶(jing)体(ti)中心连线，每(mei)一(yi)条(tiao)边(bian)长(zhang)均作为(wei)间(jian)距(ju)数(shu)据，在铸(zhu)造(zao)合金(jin)试(shi)样的(de)横(heng)截面中(zhong)心(xin)区(qu)域选(xuan)取(qu)100组(zu)数(shu)据(ju)，通过ImageProPlus软(ruan)件(jian)测(ce)量(liang)获得二(er)次枝晶(jing)的平均(jun)间(jian)距数(shu)据(ju)。图(tu)7给出了铸造合金A，B的SEM组织(zhi)（冷却(que)速(su)率(lv)为(wei)120K/s）及(ji)二(er)次枝晶(jing)间(jian)距(ju)（sec-ondarydendritearmspacings，SDAS）测量(liang)示(shi)意图。A，B合金的(de)二次(ci)枝晶间(jian)距测(ce)试(shi)结果见表2，数据结(jie)果进(jin)一(yi)步表(biao)明随铸(zhu)造(zao)冷(leng)却(que)速率的(de)降(jiang)低(di)，二次枝(zhi)晶(jing)间(jian)距增(zeng)大(da)。另外(wai)，合金(jin)B的(de)二(er)次枝晶(jing)间距明(ming)显(xian)大(da)于合(he)金(jin)A的二次(ci)枝(zhi)晶(jing)间距。由此(ci)表(biao)明(ming)，Cr含(han)量降(jiang)低、Ni含(han)量的(de)增加(jia)，促(cu)进(jin)了铸(zhu)造(zao)合(he)金(jin)枝(zhi)晶(jing)的粗(cu)化。

由图(tu)7可(ke)见(jian)，钴铬镍(nie)铸(zhu)造(zao)合金的(de)枝晶(jing)干(gan)为浅(qian)灰(hui)色组织(zhi)结(jie)构，枝晶(jing)间区(qu)域(yu)为亮(liang)白色(se)组(zu)织结构(gou)，组(zu)织内(nei)并没有发现碳(tan)化物(wu)。图8给出铸(zhu)造合金(jin)A，B的物(wu)相XRD分析(xi)图(tu)谱(pu)，结果表明(ming)合金(jin)A和B的(de)铸造组织(zhi)皆为面心立方（γ-fcc）和(he)密排六(liu)方(fang)（ε-hcp）钴的两(liang)相(xiang)组(zu)织，未发(fa)现(xian)其他析(xi)出(chu)相(xiang)的存(cun)在(zai)。对SEM组织(zhi)的(de)枝(zhi)晶(jing)间和(he)枝(zhi)晶干(gan)区(qu)域进(jin)行(xing)EDS分析(xi)（以(yi)合金(jin)A为(wei)例，如图9所(suo)示(shi)），结果表(biao)明(ming)枝晶(jing)间(jian)富(fu)Cr而(er)枝(zhi)晶(jing)干(gan)区域富Ni，由此(ci)判(pan)断钴铬镍(nie)合(he)金铸(zhu)造(zao)成(cheng)形过(guo)程中存在(zai)合(he)金元(yuan)素的枝(zhi)晶偏(pian)析(xi)，枝(zhi)晶(jing)间(jian)硬度384.5HV高(gao)于(yu)枝晶(jing)干的(de)硬度347.2HV，由于(yu)Cr为(wei)ε-hcp相元(yuan)素(su)，Ni为γ-fcc相元(yuan)素(su)，ε-hcp相的(de)硬度通常高(gao)于γ-fcc相，由此(ci)断(duan)定枝(zhi)晶(jing)间(jian)为ε-hcp相，枝(zhi)晶干为(wei)γ-fcc相。

钴铬(ge)镍合金铸造凝固(gu)过(guo)程(cheng)中(zhong)，溶剂(ji)为Co，其(qi)他合金(jin)元素为(wei)溶质，随(sui)液(ye)态(tai)合(he)金凝(ning)固(gu)过程(cheng)的(de)进(jin)行(xing)，溶(rong)质元(yuan)素在(zai)溶(rong)剂(ji)内发(fa)生扩(kuo)散和偏析(xi)。在本工作所(suo)研究的合金(jin)A和(he)B中，主要考(kao)虑Ni和Cr的(de)偏(pian)析，采(cai)用EDS能(neng)谱(pu)分(fen)析(xi)结(jie)果计(ji)算元素(su)的偏(pian)析(xi)系数（=枝晶(jing)间(jian)元(yuan)素(su)平(ping)均(jun)成分(fen)/枝晶(jing)干元素(su)平(ping)均成分(fen)），取5个(ge)分析(xi)数(shu)值(zhi)结果的平均值(zhi)。经计算(suan)，Ni=0.88<1，Cr=1.06>1，这说明(ming)Ni元素(su)为负偏析元(yuan)素，Cr元(yuan)素(su)为正偏(pian)析元(yuan)素，Ni元(yuan)素(su)易偏聚(ju)于(yu)枝(zhi)晶干(gan)而(er)Cr元(yuan)素(su)偏(pian)聚于枝晶间(jian)。表3给(gei)出(chu)了(le)铸造合(he)金(jin)两相(xiang)的(de)体积(ji)分数，结果表明(ming)Ni含量增加(jia)，γ-fcc相(xiang)的体积分数(shu)增(zeng)大，即(ji)枝晶干(gan)的(de)体(ti)积分(fen)数增(zeng)加。

由此断(duan)定Ni含(han)量的(de)增加促进(jin)γ-fcc相(xiang)的(de)形(xing)成，对(dui)ε-hcp相(xiang)有(you)一(yi)定(ding)的抑(yi)制(zhi)作用(yong)。

2.3钴(gu)铬镍(nie)烧结(jie)合(he)金的(de)组(zu)织(zhi)演(yan)变(bian)

图(tu)10给出(chu)了合金A和(he)B经过(guo)不(bu)同(tong)烧结温度(du)真空(kong)烧结(jie)后的金(jin)相(xiang)组织(zhi)，可以(yi)看出，烧(shao)结合(he)金A和(he)B显(xian)示出(chu)不同的(de)组(zu)织(zhi)形(xing)貌(mao)特(te)征(zheng)。合金A烧(shao)结(jie)试(shi)样的(de)晶(jing)粒(li)粗大(da)不规则，随烧结温(wen)度的升高急(ji)剧长(zhang)大；合金B烧(shao)结(jie)试(shi)样的(de)晶(jing)粒(li)为(wei)细(xi)小(xiao)、规则(ze)的等(deng)轴(zhou)晶，随(sui)烧结(jie)温(wen)度的升(sheng)高(gao)只是略(lve)有(you)粗化。分(fen)别测量烧结(jie)合(he)金(jin)A，B的200个(ge)晶粒尺(chi)寸，计(ji)算(suan)得到平均(jun)晶(jing)粒(li)尺寸(cun)。合(he)金(jin)粒径随烧(shao)结(jie)温度的(de)变(bian)化关(guan)系(xi)如(ru)图11所示，可以看出(chu)，烧结合(he)金A的(de)晶粒尺寸(cun)大(da)约是(shi)烧(shao)结合金(jin)B的(de)晶粒尺寸的(de)4倍，且(qie)随烧(shao)结温度升高(gao)呈现显著粗(cu)化趋(qu)势。可(ke)见，两成(cheng)分(fen)由(you)于(yu)Ni含(han)量的不(bu)同，导致(zhi)混合(he)料的(de)储能变(bian)化(hua)及加工(gong)硬化(hua)不(bu)同，对于烧结(jie)合金(jin)的(de)晶粒度产(chan)生了(le)较为(wei)显(xian)著(zhu)的(de)影响(xiang)。基(ji)于(yu)本(ben)课题组(zu)的(de)前(qian)期研(yan)究，烧(shao)结(jie)合金(jin)A为(wei)ε-hcp单(dan)相组织(zhi)，烧(shao)结(jie)合金B为(wei)γ-fcc+ε-hcp双相(xiang)组(zu)织［25］。随(sui)着烧结温度(du)的(de)升高，ε-hcp单相合(he)金的晶(jing)粒(li)具(ju)有较高(gao)的(de)合(he)并与长大趋(qu)势(shi)，而γ-fcc+ε-hcp双相组织中(zhong)由于(yu)γ-fcc相的(de)出(chu)现(xian)，阻(zu)止了(le)ε-hcp相(xiang)晶(jing)粒的(de)合(he)并与(yu)长大，因此烧结(jie)合金(jin)B具(ju)有较(jiao)小(xiao)的(de)晶(jing)粒(li)尺(chi)寸。

如图10所(suo)示，合(he)金A和B烧(shao)结(jie)试样的(de)组织内都(dou)不可(ke)避(bi)免地(di)形(xing)成(cheng)了(le)孔(kong)隙(xi)缺(que)陷，烧结合(he)金(jin)A内的(de)孔(kong)隙缺陷(xian)同(tong)时(shi)分布(bu)在晶内和(he)晶界(jie)，1320℃以(yi)下(xia)温(wen)度烧结的(de)合金(jin)B的(de)孔(kong)隙缺陷亦(yi)同(tong)时分(fen)布(bu)在晶(jing)内和(he)晶界，1350℃以上(shang)温度烧结(jie)的合金(jin)B的孔隙缺(que)陷(xian)则(ze)主(zhu)要(yao)出(chu)现在(zai)晶(jing)界。采用(yong)图(tu)像法(fa)获得的(de)烧结合金(jin)A和B的(de)孔隙缺陷的(de)体积分(fen)数（V）及(ji)其等效直径(jing)（D）列于(yu)表(biao)4。烧(shao)结(jie)合(he)金A内的(de)孔(kong)隙(xi)分布特(te)征不随(sui)烧结(jie)温度和晶(jing)粒(li)大(da)小变化，孔隙(xi)率和孔隙(xi)直(zhi)径(jing)随烧(shao)结温度(du)的升高逐(zhu)渐(jian)增(zeng)大(da)。而(er)烧(shao)结(jie)合金B随烧结温度(du)升高和晶粒(li)的粗(cu)化(hua)，孔隙趋(qu)于(yu)晶界(jie)分布(bu)，且(qie)孔(kong)隙尺(chi)寸随(sui)之明(ming)显增大。

在(zai)4个烧结(jie)温度下(xia)随(sui)烧结温度的(de)升(sheng)高，烧结合(he)金(jin)A和B的(de)致密(mi)度分(fen)别从93.08%，92.96%，92.84%降(jiang)低到(dao)92.49%和(he)从94.95%，94.60%，93.90%降低(di)到93.78%。烧(shao)结体(ti)内(nei)的孔(kong)隙(xi)及其所导致(zhi)的(de)致密度随(sui)烧结温度的变化规律(lv)，与(yu)合金成分(fen)、相组(zu)成及(ji)其显(xian)微(wei)结构、烧(shao)结温度(du)下(xia)的表面能变(bian)化有(you)关(guan)。一(yi)般(ban)情(qing)况(kuang)下，随(sui)着(zhe)烧(shao)结(jie)温度(du)的(de)升(sheng)高，烧(shao)结(jie)体(ti)的(de)致密度(du)升(sheng)高(gao)。而本(ben)工(gong)作(zuo)中出现的现象，推断(duan)是随着(zhe)烧(shao)结温度的(de)升高(gao)，碳与(yu)氧(yang)的(de)还原(yuan)反(fan)应加剧，未(wei)反应的(de)氧对(dui)粉(fen)末(mo)颗(ke)粒(li)或晶(jing)粒(li)的(de)表面张力(li)影响降低(di)，造(zao)成颗粒(li)和晶界间(jian)的(de)表面张力(li)升(sheng)高(gao)，碳与氧还(hai)原(yuan)反应(ying)形成的(de)一(yi)氧化(hua)碳气(qi)体难(nan)以排(pai)出而引起(qi)。另(ling)外(wai)，粉末成(cheng)型时(shi)采(cai)用(yong)了(le)600MPa的(de)压力，粉(fen)末(mo)颗粒间过(guo)早(zao)紧(jin)密(mi)咬合，封(feng)闭了(le)部分(fen)气体流(liu)动(dong)排出通(tong)道；烧结过(guo)程中随(sui)烧(shao)结(jie)温(wen)度的升高(gao)，封(feng)闭在(zai)坯体内(nei)的气体(ti)急剧(ju)膨(peng)胀(zhang)，从而(er)导致了随(sui)烧结(jie)温(wen)度升(sheng)高(gao)烧结(jie)体(ti)致(zhi)密(mi)度下(xia)降(jiang)的(de)结(jie)果。然(ran)而，详细(xi)的(de)机(ji)制仍不(bu)清晰。

从(cong)图(tu)10还可以(yi)看(kan)出(chu)，烧结(jie)合金(jin)B的组(zu)织内(nei)分(fen)布有明显(xian)的条纹结构(gou)，由(you)前(qian)期(qi)研(yan)究(jiu)可(ke)知(zhi)，这(zhe)些(xie)条纹线为(wei)fcc-Co相中的孪(luan)晶和层错(cuo)［25］。图12给(gei)出(chu)了烧(shao)结温度(du)为(wei)1300℃合(he)金烧(shao)结(jie)试样(yang)A，B的TEM组织(zhi)，可以(yi)看(kan)出(chu)，烧结(jie)合(he)金(jin)A中(zhong)主要的(de)亚结(jie)构为(wei)位(wei)错(cuo)，位错(cuo)在晶(jing)界上聚集(ji)和缠(chan)结(jie)；烧(shao)结合金B中的(de)亚(ya)结(jie)构(gou)则(ze)是(shi)层(ceng)错和(he)孪(luan)晶(jing)。钴有(you)两(liang)种(zhong)同素(su)异构体，γ-Co层错(cuo)能为18.5×10^-7J·cm^-2，ε-Co层错(cuo)能为(wei)20.5×10^-7J·cm^-2［30］。镍(nie)含(han)量的增加促(cu)进(jin)了γ-fcc相(xiang)的(de)形(xing)成(cheng)［23］，γ-fcc相(xiang)的层(ceng)错(cuo)能低(di)，烧(shao)结(jie)过(guo)程中γ-fcc相的形(xing)成(cheng)过程伴随着大(da)量(liang)的(de)层(ceng)错和孪(luan)晶(jing)的(de)形成(cheng)。由此可以推(tui)断(duan)，γ-fcc相组织(zhi)的(de)强(qiang)化(hua)方式(shi)为层错和孪(luan)晶，ε-hcp相(xiang)组(zu)织的强(qiang)化(hua)方(fang)式则主(zhu)要(yao)是(shi)位错(cuo)。与熔炼(lian)合(he)金(jin)相比，烧结合金内(nei)出现(xian)了(le)大(da)量的(de)组(zu)织(zhi)缺(que)陷(xian)，位错(cuo)、层错(cuo)与(yu)孪(luan)晶(jing)的出(chu)现与(yu)固相烧结(jie)机(ji)制(zhi)有关，其(qi)形(xing)成(cheng)机(ji)制(zhi)需(xu)要(yao)进(jin)行(xing)更深入的(de)分析(xi)和另(ling)文(wen)报(bao)道。

2.4铸造(zao)/烧结钴(gu)铬(ge)镍合金(jin)的(de)力学(xue)性能(neng)

图(tu)13为铸(zhu)造及(ji)烧(shao)结合(he)金(jin)A，B（烧(shao)结(jie)温度(du)1300℃）的(de)工程应力-应变(bian)曲线示(shi)例(li)。如图(tu)13所(suo)示(shi)，铸造(zao)合(he)金(jin)A，B的工程(cheng)应力(li)-应变(bian)曲(qu)线(xian)呈现(xian)脆性特(te)征(zheng)，而(er)烧结(jie)合(he)金的(de)工(gong)程(cheng)应(ying)力(li)-应变(bian)曲线(xian)呈现(xian)塑性(xing)特(te)征(zheng)，具有(you)明(ming)显屈(qu)服(fu)现象；烧(shao)结(jie)合金相对于铸(zhu)造(zao)合金呈现(xian)出更高(gao)的(de)性(xing)能，尤其是(shi)更(geng)高(gao)的(de)塑(su)性(xing)。以(yi)烧(shao)结温度(du)为1300℃的(de)烧(shao)结合金为(wei)例(li)：烧(shao)结(jie)合(he)金(jin)A，B的抗(kang)拉强度较铸造合金(jin)A，B分(fen)别(bie)提高147.24MPa和(he)148.03MPa，断后伸(shen)长(zhang)率(lv)分(fen)别(bie)提(ti)高3.74%和(he)11.2%；相对(dui)于(yu)合金(jin)A，合(he)金B的铸(zhu)造和烧结(jie)试(shi)样皆(jie)表(biao)现出(chu)更(geng)为明显的塑(su)性(xing)变形过程，铸造和烧(shao)结(jie)合金B较(jiao)铸造(zao)和烧结合(he)金(jin)A的(de)断后(hou)伸长率(lv)分(fen)别增(zeng)加(jia)12.53%和19.99%。然(ran)而(er)，合(he)金A，B的铸造(zao)及(ji)烧(shao)结试样(yang)断(duan)口(kou)均(jun)没有出(chu)现(xian)明显(xian)的颈(jing)缩，类似情况在(zai)哈德(de)菲尔(er)德(de)（Hadfield）钢中同(tong)样(yang)存(cun)在(zai)［31-32］。这表明(ming)，合(he)金(jin)相组成及(ji)其显(xian)微组织缺陷(xian)是(shi)决定(ding)合金(jin)塑(su)性变形(xing)行为(wei)的(de)主要因素。ε-hcp相为硬相(xiang)，具有(you)较高(gao)的(de)强(qiang)度和(he)硬(ying)度，γ-fcc相(xiang)为塑性(xing)相，可(ke)以提高组(zu)织(zhi)塑性。两相组(zu)织内γ-fcc相体积分(fen)数的升(sheng)高会(hui)明(ming)显(xian)提(ti)高组织(zhi)的塑性(xing)，但(dan)由于γ-fcc相在(zai)拉伸过程中(zhong)的加(jia)工硬(ying)化特(te)征及(ji)其向(xiang)ε-hcp相(xiang)的(de)诱(you)发相变(bian)过程(cheng)，造成组(zu)织(zhi)强(qiang)化(hua)进(jin)一步(bu)提(ti)升了(le)抗拉强(qiang)度(du)［22］。ε-hcp相的（0001）〈11-20〉基(ji)面(mian)滑(hua)移系(xi)的(de)临界(jie)分切应(ying)力(li)值(zhi)为(wei)204MPa，｛1-100｝〈11-20〉柱面(mian)滑移系临界分(fen)切应(ying)力(li)值为(wei)272MPa，都(dou)远(yuan)高于γ-fcc相｛111｝〈11-2〉滑(hua)移系(xi)的(de)临(lin)界分(fen)切应力值(zhi)54MPa［33］，因(yin)此，组织(zhi)中(zhong)γ-fcc相体积分数(shu)的(de)提(ti)高会(hui)降(jiang)低组(zu)织的(de)屈(qu)服(fu)强(qiang)度(du)。由(you)此(ci)，合金B的(de)屈(qu)服(fu)强度(du)总是(shi)低(di)于(yu)合(he)金A。由(you)此断(duan)定，烧(shao)结(jie)合(he)金A中ε-hcp相的位错是(shi)造(zao)成其(qi)具(ju)有(you)较高性(xing)能的主(zhu)要因素(su)，烧结合(he)金(jin)B中(zhong)γ-fcc相的孪(luan)晶(jing)和层(ceng)错则是γ-fcc+ε-hcp双相(xiang)组(zu)织性(xing)能提升的主要因(yin)素，尤(you)其(qi)是塑(su)性(xing)提升的决(jue)定(ding)性因素。表(biao)5给(gei)出(chu)了铸(zhu)造合(he)金(jin)和(he)各烧结温度(du)下(xia)烧(shao)结(jie)合金的力(li)学性能(neng)。可见，随(sui)着(zhe)烧(shao)结(jie)温(wen)度(du)的升高(gao)，晶粒(li)尺(chi)寸的(de)粗(cu)化和晶(jing)界上(shang)较高(gao)的(de)孔(kong)隙率缺陷(xian)，降低了(le)烧(shao)结合金(jin)的(de)强(qiang)度和(he)塑(su)性(xing)。

3、结(jie)论(lun)

（1）钴(gu)铬(ge)镍合(he)金铸(zhu)造冷(leng)却(que)过(guo)程中(zhong)存在Cr，Ni元素的(de)偏析(xi)，Ni元(yuan)素为(wei)正(zheng)偏析元(yuan)素(su)在枝晶干(gan)富集(ji)，Cr元素(su)为负(fu)偏(pian)析(xi)元素(su)在枝晶(jing)间(jian)富(fu)集。由此可(ke)知(zhi)，Ni含量(liang)增(zeng)加(jia)会(hui)促(cu)进γ-fcc相的(de)形成和(he)铸(zhu)造枝晶粗化(hua)。铸(zhu)造(zao)冷却速率(lv)的降(jiang)低(di)会加(jia)大(da)二(er)次(ci)枝(zhi)晶间(jian)距。

（2）混(hun)合(he)料(liao)的(de)储能(neng)与(yu)加工硬(ying)化(hua)及(ji)Cr，Ni含量(liang)会(hui)显(xian)著(zhu)影响固相(xiang)烧结合(he)金的显微(wei)缺(que)陷(xian)组(zu)织(zhi)。随Cr含(han)量的(de)降低(di)、Ni含(han)量(liang)的(de)增(zeng)加(jia)，合金(jin)由(you)ε-hcp单相(xiang)组织(zhi)转变(bian)为(wei)γ-fcc+ε-hcp双相(xiang)组织，且(qie)Ni含量(liang)增加(jia)会显著(zhu)降低烧结(jie)合(he)金(jin)的(de)晶(jing)粒(li)度(du)及(ji)其(qi)随(sui)烧(shao)结(jie)温度(du)的粗化趋势(shi)。烧结(jie)合(he)金(jin)γ-fcc相(xiang)中形(xing)成层错和孪(luan)晶缺陷。

（3）烧结合(he)金的力(li)学(xue)性(xing)能，尤其是(shi)塑性(xing)，较(jiao)铸造(zao)合金有(you)明显(xian)的(de)升(sheng)高。随(sui)合(he)金(jin)原(yuan)始(shi)成分中(zhong)Cr含量降(jiang)低(di)、Ni含量(liang)升(sheng)高，塑(su)性(xing)γ-fcc相体积分(fen)数(shu)增加(jia)，铸造(zao)和烧(shao)结(jie)后(hou)合(he)金(jin)均(jun)呈(cheng)现(xian)塑(su)性增长趋(qu)势(shi)。位(wei)错是烧结(jie)ε-hcp单相(xiang)合(he)金性能提(ti)升的(de)主(zhu)要因(yin)素，孪(luan)晶和(he)层错(cuo)则是烧(shao)结γ-fcc+ε-hcp两相合(he)金性(xing)能(neng)提升的(de)主(zhu)要(yao)因(yin)素(su)。

参考(kao)文献

［1］PATTNAIK S， KARUNAKAR D B， JHA P K.Developments in investment casting process-a review［J］.Journal of Materials Porcessing Technology， 2012， 212（11）： 2332-2348.

［2］PONCIN P， MILLET C， CHEVY C， et al.Comparing and opti-mizing Co-Cr tubing for stent applications［C］∥ Proceedings of the Materials and Processes for Medical Devices Conference.Califor-nia： Metallurgical Solutions，2004： 279-283.

［3］HIROMOTO S， ONODERA E， CHIBA A， et al.Microstruc-ture and corrosion behaviour in biological environments of the new forged low-Ni Co-Cr-Mo alloys ［J］.Biomaterials， 2005，26（24）： 4912-4923.

［4］LASHGARI H R， KONG C， ASNAVANDI M， et al.The ef-fect of friction stir processing （FSP） on the microstructure， nano-mechanical and corrosion properties of low carbon CoCr28Mo5 al-loy［J］.Surface and Coatings Technology， 2018， 354： 390-404.

［5］CAI S， DAYMOND M R， REN Y.Stress induced martensite transformation in Co-28Cr-6Mo alloy during room temperature de-formation［J］.Materials Science and Engineering： A， 2013， 580：209-216.

［6］NOVA K， NOVAK P， DVORSKY D.Influence of alloying ele-ments on the mechanical properties of a cobalt-based alloy pro-duced with powder metallurgy［J］.Materiali in Tehnologije， 2017，51（3）： 443-447.

［7］乔镇， 贺(he)娟(juan)， 黄(huang)永玲(ling)， 等 .钴铬(ge)钼多(duo)孔关(guan)节(jie)烧(shao)结工(gong)艺(yi)的(de)研究(jiu)［J］.材(cai)料(liao)工程(cheng)， 2011（6）：48-51.

QIAO Z， HE J， HUANG L Y， et al.Study on sintering process of porous Co-Cr-Mo alloy for artificial joint ［J］.Journal of Materi-als Engineering， 2011（6）：48-51.

［8］DONG X， LI N， ZHOU Y N， et al.Grain boundary character and stress corrosion cracking behavior of Co-Cr alloy fabricated by selective laser melting［J］.Journal of Materials Science & Tech-nology， 2021， 93： 244-253.

［9］苗文卷(juan)， 曹睿(rui)， 车(che)洪(hong)艳(yan)， 等(deng) .Stellite12 钴(gu)基合金的(de)疲劳性(xing)能及(ji)其(qi)断裂(lie)机(ji)理研究［J］.材(cai)料(liao)工程(cheng)， 2021，49（1）：153-159.

MIAO W J， CAO R， CHE H Y， et al.Fatigue properties and fe-acture mechanism of Stellite12 cobalt-based alloy ［J］.Journal of Materials Engineering， 2021， 49（1）： 153-159.

［10］WANG W L， YIN F C， ZHANG M H， et al.Experimental in-vestigation and thermodynamic calculation of the Co-Cr-Mo sys-tem［J］.Journal of Phase Equilibria and Diffusion， 2014， 35（5）：544-554.

［11］MORAVCIK I， CIZEK J， KOVACOVA Z， et al.Mechanical and microstructural characterization of powder metallurgy CoCrNi medium entropy alloy［J］.Materials Science and Engineering：A， 2017， 701： 370-380.

［12］ZHUANG X L， ANTONOV S， LI L F， et al.Effect of alloy-ing elements on the coarsening rate of γʹ precipitates in multi-component CoNi-based superalloys with high Cr content［J］.Scripta Materialia， 2021， 202：114004.

［13］MORI M， YAMANAKA K， SATO S， et al.Tuning strain-induced γ -to- ε martensitic transformation of biomedical Co-Cr-Mo alloys by introducing parent phase lattice defects［J］.Journal of the Mechanical Behavior of Biomedical Materials， 2019， 90：523-529.

［14］TAYLOR R N J， WATERHOUSE R B.A study of the ageing behaviour of a cobalt based implant alloy［J］.Journal of Materials Science， 1983， 18（11）： 3265-3280.

［15］MAREK I， NOVÁK P， MLYNÁR J， et al.Powder metallurgy preparation of Co-based alloys for biomedical applications［J］.Acta Physica Polonica A， 2015， 128（4）： 597-602.

［16］MATKOVIĆ T， MATKOVIĆ P， MALINA J.Effects of Ni and Mo on the microstructure and some other properties of Co-Cr dental alloys［J］.Journal of Alloys and Compounds， 2004， 366（1/2）： 293-297.

［17］JOHN K R S.Particulate debris from medical implants： mecha-nisms of formation and biological consequences［C］∥ASTM.Pennsylvania：ASTM committee F-4 on Medical and Surgical Materials and Devices， 1992.

［18］GIACCHI J V， MORANDO C N， FORNARO O， et al.Micro-structural characterization of as-cast biocompatible Co-Cr-Mo al-loys［J］.Materials Characterization， 2011， 62（1）： 53-61.

［19］GIACCHI J V， FORNARO O， PALACIO H.Microstructural evolution during solution treatment of Co-Cr-Mo-C biocompat-ible alloys［J］.Materials Characterization， 2012， 68： 49-57.

［20］ZHUANG L Z， LANGER E W.Effects of cooling rate control during the solidification process on the microstructure and me-chanical properties of cast Co-Cr-Mo alloy used for surgical im-plants［J］.Journal of Materials Science， 1989， 24（2）：381-388.

［21］JOIAS R M， TANGO R N， DE ARAUJO J E J， et al.Shear bond strength of a ceramic to Co-Cr alloys［J］.The Journal of Prosthetic Dentistry， 2008， 99（1）： 54-59.

［22］LIU Z T， WANG B Y， WANG C， et al.Microstructure and mechanical properties of Al-Mg-Si alloy fabricated by a short pro-cess based on sub-rapid solidification［J］.Journal of Materials Sci-ence &Technology， 2020， 41：178-186.

［23］YAMANAKA K， MORI M， CHIBA A.Influence of carbon ad-dition on mechanical properties and microstructures of Ni-free Co-Cr-W alloys subjected to thermomechanical processing［J］.Jour-nal of the Mechanical Behavior of Biomedical Materials， 2014，37： 274-285.

［24］RODRIGUES W C， BROILO L R， SCHAEFFER L， et al.Powder metallurgical processing of Co-28% Cr-6% Mo for den-tal implants： physical， mechanical and electrochemical properties ［J］.Powder Technology， 2011， 206（3）： 233-238.

［25］SHI Z M， YU Y Y， WANG Y Y， et al.Effect of nickel content on the processing and microstructure evolution of Co-Cr-Mo-Ni alloys［J］.Materials Science and Engineering：A， 2019， 759：195-202.

［26］王杨洋， 石(shi)增敏(min)， 李(li)光宇(yu)， 等(deng) .钴铬镍合金铸造(zao)过程的边界条(tiao)件(jian)及胞(bao)晶(jing)生(sheng)长［J］.热加工(gong)工艺(yi)， 2021， 51（1）： 50-55.

WANG Y Y， SHI Z M， LI G Y， et al.Boundary conditions and cellular crystal growth in casting process of cobalt-chromium-nickel alloy［J］.Hot Working Technology， 2021， 51（1）： 50-55.

［27］周玉(yu) .材(cai)料(liao)分析(xi)方(fang)法(fa)［M］.北京(jing)：机械(xie)工(gong)业(ye)出版(ban)社， 2006.

ZHOU Y.Analysis techniques in materials science［M］.Beijing：China Machine Press， 2006.

［28］UNGÁR T， DRAGOMIR I， RÉVÉSZ Á， et al.The contrast factors of dislocations in cubic crystals： the dislocation model of strain anisotropy in practice ［J］.Journal of Applied Crystallogra-phy， 1999， 32（5）： 992-1002.

［29］AGUILAR C， ORDONEZB S， GUZMANC D， et al.Mechani-cal alloying of Cu-xCr （x=3， 5 and 8wt.%） alloys［J］.Journal of Alloys and Compounds， 2010，504（1）： 102-109.

［30］TISONE T C.The concentration and temperature dependence of the stacking fault energy in face-centered cubic Co-Fe alloys［J］.Acta Metall， 1973， 21： 229-236.

［31］RITTEL D， ROMAN I.Tensile fracture of coarse-grained cast austenitic manganese steels［J］.Metallurgical Transactions A，1988，19（9）： 2269-2277.

［32］RITTEL D， ROMAN I.Tensile deformation of coarse-grained cast austenitic manganese steels［J］.Materials Science and Engi-neering： A， 1989， 110： 77-87.

［33］KAITA W， HAGIHARA K， ROCHA L A， et al.Plastic defor-mation mechanisms of biomedical Co-Cr-Mo alloy single crystals with hexagonal close-packed structure［J］.Scripta Materialia，2018， 142： 111-115.

基 金(jin) 项 目 ：水(shui) 电(dian) 机 械(xie) 设(she) 备 设 计 与 维(wei) 护(hu) 湖(hu) 北(bei) 省(sheng) 重 点 实 验 室(shi) 开 放 基(ji) 金(jin)（2020KJX01）

收(shou)稿日期(qi)：2022-04-19；修(xiu)订日(ri)期：2022-06-17

通讯作者(zhe)：石增敏(min)（1973—），女，教授(shou)，博(bo)士(shi)，研(yan)究(jiu)方向：超(chao)高(gao)强度(du)钢的成(cheng)形制(zhi)造及高(gao)性能(neng)金(jin)属(shu)陶(tao)瓷(ci)材料(liao)的应用(yong)研究，联(lian)系(xi)地址(zhi)：湖北(bei)省(sheng)宜昌(chang)市大学(xue)路(lu)

8号三(san)峡大学(xue)机械(xie)与动力(li)学院(yuan)（443002）， E-mail：shzm@http://www.gzhwkf.com
