高功率(lv)脉冲磁控(kong)溅(jian)射(she)及复合(he)技术(shu)的研究进展(zhan)

引(yin)言(yan)

我国(guo)国防(fang)军工(gong)、农(nong)业(ye)、医疗(liao)等领域(yu)的(de)迅猛发(fa)展 对(dui)材(cai)料表面耐(nai)磨防(fang)护(hu)性(xing)能的(de)要求(qiu)日益严苛(ke)。物理 气(qi)相(xiang)沉(chen)积(ji)（Physical Vapor Deposition，PVD）技术是(shi) 材料(liao)表(biao)面改(gai)性的(de)常用(yong)方(fang)法，主(zhu)要(yao)包括真(zhen)空蒸(zheng)镀、溅(jian) 射沉积和(he)离子(zi)镀(du)沉(chen)积(ji)等技(ji)术(shu)，PVD 具(ju)有(you)工(gong)艺简单(dan)、节能(neng)环保(bao)、成(cheng)膜(mo)均匀(yun)致(zhi)密(mi)以及(ji)可控性强等(deng)特点，已(yi) 广(guang)泛应(ying)用于多(duo)个领域(yu)[1-2]。磁控溅射技(ji)术是(shi)一(yi)种(zhong)通(tong) 过气体离(li)子轰击靶(ba)材(cai)，使靶(ba)材(cai)原子或分子(zi)沉(chen)积(ji)在基(ji) 材上(shang)形成(cheng)涂层的(de)技术。传(chuan)统磁(ci)控(kong)溅(jian)射(she)技(ji)术在(zai)高(gao)端(duan) 应用中(zhong)存(cun)在等(deng)离子(zi)体密度低(di)、离(li)化(hua)率(lv)不足等(deng)问题(ti)，限(xian)制(zhi)了(le)涂(tu)层性(xing)能的提升[3]。

1999 年(nian)，瑞(rui)典林(lin)雪平大(da)学(xue) Kouznetsov 等(deng)[4] 针对 传(chuan)统磁控(kong)溅(jian)射(she)技(ji)术(shu)靶(ba)材(cai)功(gong)率(lv)密度(du)受(shou)限(xian)问题（靶(ba)与(yu) 等离(li)子(zi)体相互作(zuo)用引(yin)起显著(zhu)温升(sheng)），首次(ci)提出(chu)了高 功率脉(mai)冲磁控溅(jian)射（HiPIMS 或(huo) High Power PulsedMagnetron Sputtering，HPPMS）技(ji)术。他(ta)们(men)将(jiang)脉冲(chong) 电源(yuan)与磁(ci)控(kong)溅(jian)射(she) Cu 阴(yin)极叠(die)加(jia)，不(bu)仅实(shi)现(xian)了(le)金(jin)属离 化(hua)率(lv)的(de)显(xian)著(zhu)提(ti)升(sheng)（约(yue) 70%），优(you)化了靶(ba)材利(li)用(yong)率，进 而改(gai)善了(le)涂(tu)层厚(hou)度均(jun)匀(yun)性。随后，该(gai)团队报(bao)道(dao)，当 以(yi)金属离(li)子为主时，即(ji)使在距(ju)离溅射源 6~10 cm 处(chu) 也(ye)能(neng)检测到极(ji)高的(de)等(deng)离(li)子体密度（>1012 cm⁻³）[5]。 至(zhi)2005 年(nian)，HiPIMS 技术取(qu)得了显(xian)著(zhu)的(de)发(fa)展(zhan)，能够 产生 1019 m⁻³ 量级(ji)的(de)高等(deng)离(li)子体(ti)密度[6]。2011 年(nian)，Anders[7] 将(jiang) HiPIMS 定义(yi)为一(yi)种峰值功率(lv)通常超(chao)过 时(shi)间平均(jun)功(gong)率两(liang)个数量级的(de)脉(mai)冲溅射技(ji)术(shu)。他们(men) 发(fa)现(xian)，靶面(mian)的平(ping)均峰(feng)值功率(lv)密(mi)度(du)可以(yi)达到(dao)甚至超(chao) 过(guo) 107 W/m²，涂(tu)层性能可(ke)以(yi)进(jin)一(yi)步提升(sheng)。2010 年，日(ri)本学(xue)者Nakano 等(deng)[8] 基于 HiPIMS 装(zhuang)置(zhi)，通过在阴 极(ji)上施(shi)加极(ji)性(xing)相(xiang)反的(de)脉(mai)冲(chong)来(lai)研(yan)究其(qi)对等离子(zi)体 稳定(ding)性(xing)的影(ying)响，发(fa)现所施加偏压(ya)不(bu)足(zu)以(yi)维(wei)持放电，反 而(er)阻碍(ai)了(le)等(deng)离子体的演化。随(sui)后(hou)，多个(ge)研究(jiu)者(zhe)提(ti)出 双(shuang)极高功率脉冲磁(ci)控溅(jian)射(she)（Bipolar High Power Impulse Magnetron Sputtering，BP-HiPIMS或(huo) B-HiPIMS）技(ji)术(shu)，通过在传统(tong) HiPIMS 的负脉冲上(shang)叠加(jia)正脉冲(chong)，可(ke)以增(zeng)加(jia)溅(jian)射(she)金属(shu)离(li)子的运(yun)动(dong)速度，并(bing)增强(qiang)离子(zi)对(dui) 电(dian)介(jie)质(zhi)涂层(ceng)的(de)轰(hong)击，从而解决沉(chen)积(ji)绝缘涂层(ceng)过(guo)程中 难以(yi)施(shi)加偏(pian)压及(ji)离化率(lv)弱(ruo)化的(de)技(ji)术(shu)难题[9-10]。哈(ha)尔 滨工业大(da)学(xue)吴厚朴(pu)等(deng)[11] 提(ti)出两(liang)段(duan)式双(shuang)极性(xing)脉冲高(gao) 功(gong)率脉(mai)冲磁(ci)控(kong)溅(jian)射(she)（Double Bipolar Pulse High Power ImpulseMagnetron Sputtering，DBP-HiPIMS）技术，整(zheng) 个(ge)脉(mai)冲周(zhou)期内靶(ba)面(mian)附近等(deng)离(li)子体密度(du)维(wei)持(chi)在较(jiao)高(gao) 水平，该(gai)模(mo)式下平均电流(liu)相较(jiao)于传统(tong) BP-HiPIMS模式(shi)提(ti)升了(le)47%。

HiPIMS 技术(shu)能(neng)够产生高密度等离子(zi)体，显(xian)著(zhu) 提高靶材原子(zi)离(li)化率和(he)等(deng)离(li)子体(ti)密度(du)，制备(bei)出具有 较(jiao)高(gao)性能的涂(tu)层[12-14]。然而(er)，沉积(ji)速率受限(xian)成为(wei)该(gai) 技术(shu)发展(zhan)的(de)主(zhu)要瓶(ping)颈；膜(mo)层(ceng)内应(ying)力水(shui)平也(ye)需(xu)进(jin)一步 提(ti)高。本文(wen)主(zhu)要(yao)综(zong)述了高功率脉冲(chong)磁控溅(jian)射(she)技(ji)术 的(de)改进和复合技术发展，包(bao)括 HiPIMS 的(de)波形叠(die)加(jia)、同步偏(pian)压和(he)外部辅助(zhu)装置增(zeng)强放电技(ji)术，及(ji)与射(she)频、直流和(he)电弧等 PVD 技术的(de)复合(he)技术(shu)，并(bing)对相关技(ji) 术 应用进行(xing)了(le)简(jian)要阐(chan)述。

1、HiPIMS 技术的优(you)势(shi)与局(ju)限(xian)性(xing)

1.1　HiPIMS 技(ji)术的(de)核心(xin)优势(shi)

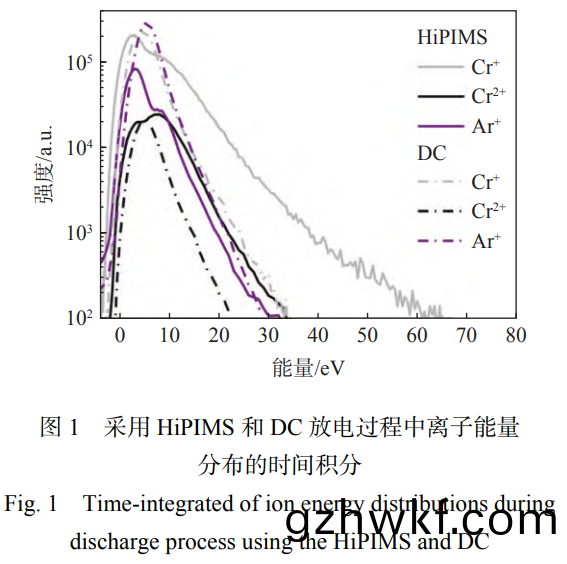

与(yu)直流磁(ci)控溅(jian)射相比(bi)，HiPIMS 技(ji)术因其(qi)高离(li) 化率而(er)具有(you)更高的(de)能量(liang)。Ferrec 等[15] 采(cai)用 DCMS和(he) HiPIMS技(ji)术制(zhi)备(bei)了 Cr 涂(tu)层(ceng)，并(bing)对两种(zhong)技术(shu)下(xia)Cr⁺、Cr²⁺和 Ar⁺的(de)离(li)子(zi)能(neng)量(liang)分(fen)布函数进(jin)行(xing)分(fen)析，分析 结果(guo)如图 1所示(shi)。在 DCMS 放电(dian)中(zhong)，大部分离(li)子 被(bei)热化而(er)集中于(yu)较低(di)的(de)能量(liang)区(qu)间(jian)，而(er) HiPIMS 中(zhong)的(de) 离子拥(yong)有(you)更高的(de)能量(liang)，其(qi)中 Cr⁺离子(zi)的分(fen)布函数达 到 60 eV 左(zuo)右，远高(gao)于(yu) DCMS 中约(yue) 30 eV 的(de)水平(ping)。

HiPIMS 技术(shu)是通过(guo)高能离子(zi)轰(hong)击效应，提高 电离通量(liang)和(he)原子(zi)迁(qian)移率(lv)，使(shi)沉(chen)积(ji)的涂(tu)层组织致密， 表(biao)面粗糙度(du)降(jiang)低(di)，性能(neng)得(de)到明显改善(shan)。Bobzin 等[16]对比(bi)了采用直(zhi)流(liu)磁控溅(jian)射（Direct current magnetronsputtering， DCMS）和 HiPIMS 技(ji) 术(shu) 沉 积 （Cr， Al）N涂(tu)层的组织(zhi)结(jie)构(gou)和性(xing)能(neng)，图(tu) 2 为两种(zhong)技术沉(chen)积(ji)的(de) 涂(tu)层截面形(xing)貌(mao)（a）（c）和(he)表(biao)面(mian)形(xing)貌（b）（d），HiPIMS-（Cr，Al）N 涂(tu)层更(geng)光滑致密，并抑(yi)制了柱(zhu)状晶生(sheng)长(zhang)，硬(ying)度和(he)弹性(xing)模量比(bi) DCMS-（Cr，Al）N 涂(tu)层高两倍多，这(zhe)可(ke)归因(yin)于(yu) HiPIMS 等离(li)子(zi)体(ti)电离(li)度(du)的显著增加(jia)。

Ying 等[17]研(yan) 究 了(le) HiPIMS 与(yu) 射(she) 频(pin) 磁(ci) 控(kong) 溅(jian) 射（RFMS）技(ji)术在 WS2 涂层制(zhi)备上的(de)差(cha)异(yi)，两种(zhong)制(zhi)备工(gong)艺(yi)下(xia)的涂层表面(mian)形貌(mao)如(ru)图 3 所(suo)示(shi)，RF-WS2 涂(tu)层 表(biao)面(mian)呈现(xian)出(chu)不均匀的蠕虫状(zhuang)结(jie)构(gou)，而(er) HiPIMS-WS2涂层则(ze)为鳞片状颗粒形(xing)态，涂层表(biao)面(mian)平整(zheng)光(guang)滑，结 构致密(mi)。Wang 等[18] 采(cai)用(yong) HiPIMS 与(yu)电(dian)弧(hu)离(li)子镀(du)（Arc IonPlating，AIP） 技(ji)术(shu)分(fen)别制备(bei)了(le) Cr 涂(tu)层，研 究发现 HiPIMS-Cr 涂(tu)层(ceng)结构(gou)紧凑(cou)，表面(mian)光(guang)滑，几乎 无(wu)宏(hong)观(guan)颗粒(li)缺(que)陷(xian)，而(er) AIP-Cr 涂(tu)层表面则(ze)因(yin)弧斑(ban)蒸 发效应而(er)布满较(jiao)大的(de)宏(hong)观颗(ke)粒。这进一步(bu)表明(ming)HiPIMS 技术(shu)在(zai)调控涂(tu)层微(wei)观(guan)结构(gou)方面的优(you)越(yue)性(xing)。Reck 等(deng)[19] 通过(guo)不同(tong) PVD 沉(chen)积(ji)技术(shu)在 SiO₂ 和聚苯(ben)乙(yi) 烯(xi)基体(ti)上沉积(ji) Ag涂层，结果(guo)表明(ming)，使用(yong) BP-HiPIMS技术对金属(shu)离子(zi)进(jin)一(yi)步加速(su)所(suo)沉积的涂层(ceng)比 DCMS技(ji)术(shu)展现出更(geng)高(gao)的簇(cu)密度，两(liang)种工(gong)艺(yi)下的(de)涂层形(xing)态 相似(shi)，但(dan) BP-HiPIMS 工(gong)艺(yi)中(zhong)涂(tu)层结(jie)构尺(chi)寸(cun)（61 nm± 9 nm）比 DCMS 工艺（76nm±8 nm）更小。Cho 等(deng)[20]采用 BP-HiPIMS 和 DCMS 技术在 304 不锈(xiu)钢(gang)表(biao)面 制备了(le) α 相钽(tan)涂层(ceng)，图4 为用(yong)不(bu)同技术(shu)所(suo)制(zhi)备(bei)涂(tu)层(ceng) 的截(jie)面形貌(mao)对比，使(shi)用双(shuang)极(ji) HiPIMS技术(shu)形(xing)成(cheng)纳(na)米晶涂(tu)层，高(gao)能(neng)钽(tan)离子(zi)轰(hong)击(ji)导(dao)致(zhi)柱(zhu)状(zhuang)晶(jing)生(sheng)长(zhang)被打断是(shi) 纳(na)米(mi)晶(jing)结(jie)构形成的(de)原因(yin)。

HiPIMS 技(ji)术能(neng)够(gou)使(shi)等离(li)子体(ti)高(gao)度(du)离化(hua)且无(wu)大(da) 颗(ke)粒，在(zai)高偏压电场(chang)作用(yong)下(xia)高(gao)密度离子束(shu)流(liu)轰(hong)击(ji)基(ji) 体表(biao)面(mian)，使(shi)离子注入至基体界面(mian)，也(ye)可促(cu)进(jin)涂层(ceng)局(ju) 部(bu)外(wai)延生(sheng)长(zhang)，增强(qiang)膜(mo)/基(ji)结(jie)合(he)力等(deng)性能。Alhafian 等[21]对比(bi)了阴(yin)极(ji)电(dian)弧(hu)蒸(zheng)发（Cathodic Arc Evaporation，CAE）与 HiPIMS 技术制备(bei)的 TiAlN 涂(tu)层，研究发(fa)现 HiPIMS诱(you)导涂(tu)层晶体(ti)结构(gou)择(ze)优(you)取(qu)向(xiang)由(you)（200）向(xiang)（111）转变，这一(yi)转(zhuan)变(bian)归(gui)因于(yu) HiPIMS 脉(mai)冲之间的弛(chi)豫(yu)时(shi) 间效应(ying)。另外，HiPIMS 技术制备涂(tu)层(ceng)的硬度与应(ying)力 水平(ping)不(bu)一(yi)定(ding)相关(guan)，因(yin)而(er)可通(tong)过调(diao)整沉(chen)积参(can)数(shu)来调控(kong) 杨氏模(mo)量

，进(jin)而(er)优(you)化 H/E 和 H3/E2 比(bi)值来提(ti)升(sheng)涂(tu)层耐(nai) 磨(mo)性。Kiryukhantsev-korneev 等(deng)[22] 使(shi)用(yong)单一(yi) DCMS和HiPIMS 技(ji)术在相(xiang)同(tong)功率下(xia)制(zhi)备(bei)了（MoTaNbZrHf）- Si-B 涂(tu)层，结果(guo)表(biao)明 HiPIMS 所(suo)制(zhi)备(bei)涂(tu)层划痕边(bian)缘 处(chu)的涂(tu)层(ceng)剥(bo)落面(mian)积显著(zhu)减小，且压(ya)头穿透(tou)深(shen)度达(da) 到(dao) DCMS 涂(tu)层的(de)两(liang)倍(bei)，此外，涂层(ceng)磨(mo)损率(lv)降(jiang)低(di)约 30%，循环(huan)冲(chong)击(ji)载荷(he)提(ti)高两(liang)倍。在 MAX 相涂(tu)层(ceng)制备领(ling) 域，Li 等(deng)[23] 使(shi)用(yong) HiPIMS 和(he) DCMS 技(ji)术(shu)分(fen)别(bie)在(zai) Ti6Al-4 V合(he)金(jin)基底上沉(chen)积 Ti-Al-C 涂(tu)层(ceng)，由(you)于具(ju)有(you)高 动能(neng)的高离子(zi)化(hua)等(deng)离(li)子流，HiPIMS 沉(chen)积(ji)获得了(le)纳(na) 米晶 TiAlx 化(hua)合物(wu)，并在(zai) 700 ℃ 退(tui)火后(hou)生成致(zhi)密平滑的(de) Ti3AlC2 相涂层，Ti3AlC2 相可(ke)以(yi)在 450 ℃ 早(zao)期 参(can)与结晶(jing)，而(er)经(jing)退(tui)火(huo)的(de) DCMS 涂(tu)层仅(jin)生成(cheng) Ti2AlC相(xiang)。德(de)国赛利（Ceme Con）公司将基(ji)于(yu) HiPIMS 技术的(de)Ferro Con®Plus 工艺成功(gong)应用于 AlTiN 基(ji)高(gao)性(xing)能涂(tu) 层的商(shang)业(ye)化(hua)生产，该(gai)涂(tu)层展现出(chu)卓(zhuo)越(yue)的高温(wen)稳定性(xing)，最大(da)服役(yi)温(wen)度达 1 100 ℃，车削(xue) Inconel 718 合(he)金(jin)时，加工 1 000 m 的切削(xue)距离(li)后，AlTiN 涂(tu)层刀(dao)具(ju)磨(mo)损 带(dai)宽(kuan)（140 μm）仅(jin)为标准 TiAlN 涂层刀(dao)具(ju)（280 μm）的 一半(ban)，且经(jing)企(qi)业广泛应(ying)用(yong)验(yan)证，在不同(tong)应(ying)用领(ling)域(yu)，该(gai)涂(tu)层的(de)刀(dao)具(ju)寿(shou)命(ming)均有显(xian)著(zhu)提升（提高(gao) 50%~80%）。HiPIMS 技术(shu)以(yi)其(qi)低占空(kong)比和(he)高(gao)功(gong)率脉(mai)冲特性，显著提升了靶材(cai)电离(li)度和等(deng)离(li)子(zi)体密度，增强了离(li) 子(zi)能量和通(tong)量(liang)，不(bu)仅促进了涂(tu)层(ceng)表(biao)面粗(cu)糙(cao)度(du)的降低 和(he)结构(gou)的(de)致(zhi)密化，还提升了涂(tu)层(ceng)的硬(ying)度、耐磨性、耐(nai)腐蚀性(xing)和高温稳定(ding)性，为(wei)极(ji)端工(gong)况(kuang)下(xia)的材料(liao)保(bao)护 提 供(gong)了(le)有(you)力支(zhi)持。

1.2　HiPIMS 技(ji)术(shu)发(fa)展(zhan)的主要局限(xian)

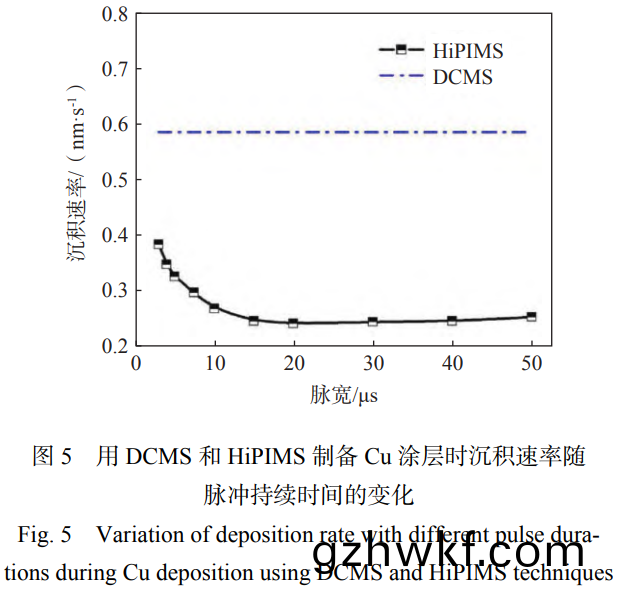

尽(jin)管研(yan)究(jiu)者们(men)已(yi)经(jing)对 HiPIMS 技术(shu)进行了大 量(liang)研(yan)究(jiu)，但(dan)在相同(tong)的(de)平均(jun)功(gong)率下，其(qi)沉(chen)积(ji)速(su)率(lv)仍(reng)然 比 DCMS 低(di)，这(zhe)一(yi)直(zhi)是制约(yue)其(qi)广(guang)泛(fan)应(ying)用(yong)的核心(xin)挑(tiao) 战，并(bing)持(chi)续(xu)成为该领(ling)域研(yan)究(jiu)的焦点。目前的(de)研(yan)究(jiu)认(ren) 为(wei)，造(zao)成上述(shu)问(wen)题(ti)的(de)主要(yao)原(yuan)因如(ru)下(xia)：（1）回吸效应，溅(jian)射原(yuan)子(zi)的(de)高度(du)电离(li)显著(zhu)增(zeng)强(qiang)了离子(zi)对靶材(cai)的反 向吸(xi)引(yin)作(zuo)用，即(ji)“回吸”现象(xiang)，直接(jie)导(dao)致(zhi)部(bu)分溅(jian)射粒 子(zi)不能(neng)有效脱离(li)靶面(mian)而参与(yu)沉积，从(cong)而(er)降(jiang)低(di)了沉(chen)积(ji) 速(su)率[24]；（2）产率(lv)效(xiao)应(ying)，溅(jian)射产率(lv)随(sui)离子(zi)能(neng)量的增加(jia) 呈非线性(xing)增长(zhang)，限(xian)制(zhi)了(le)高(gao)能(neng)量脉冲(chong)下(xia)溅射效率(lv)的进(jin) 一(yi)步(bu)提升(sheng)[25]；（3）物种(zhong)效(xiao)应，当(dang)工作气(qi)体离子(zi)被反向 吸引(yin)的靶(ba)材(cai)离(li)子(zi)所替(ti)代(dai)时(shi)，溅射(she)过程(cheng)的(de)动力(li)学(xue)特(te)性(xing) 发(fa)生变化，影(ying)响了(le)溅射产率的稳(wen)定(ding)性，进而(er)降(jiang)低了 沉积(ji)速率(lv)[26]；（4）输(shu)运效(xiao)应(ying)，HiPIMS 等(deng)离子(zi)体(ti)中(zhong)强 烈的(de)轴(zhou)向(xiang)电位(wei)梯度(du)不仅(jin)阻碍了(le)因(yin)气体(ti)碰(peng)撞电(dian)离的(de) 低能金属离子传(chuan)输到(dao)基底，还(hai)导(dao)致他(ta)们(men)在(zai)径(jing)向传 输过(guo)程(cheng)中的侧向损失(shi)，进(jin)一步降(jiang)低(di)了沉(chen)积效(xiao)率(lv)[27]； （5）气体稀薄效(xiao)应，在较(jiao)长(zhang)的 HiPIMS 脉冲（>50 μs）条(tiao)件下，气(qi)体(ti)稀薄(bao)现象(xiang)降(jiang)低(di)了(le)可(ke)用(yong)于溅(jian)射(she)的(de)有(you)效 离子密度，这(zhe)也是导(dao)致(zhi)沉积(ji)速率下(xia)降的一(yi)个(ge)重(zhong)要(yao)因 素[28]。Tiron 等[29] 进行了(le)系(xi)统性(xing)的对比(bi)研(yan)究，图 5 为(wei)DCMS 和(he) HiPIMS 在不(bu)同(tong)脉冲持续(xu)时(shi)间下(xia)的(de)涂层(ceng) 沉积(ji)速率。所(suo)有(you)脉(mai)冲时(shi)间下(xia)HiPIMS 技术的(de)沉(chen)积(ji) 速率均(jun)最(zui)低，在超(chao)短(duan) HiPIMS 脉冲(chong)期(qi)间(jian)，由(you)于(yu)金(jin)属 粒子在高(gao)密(mi)度等离子(zi)体(ti)区域停留时(shi)间不(bu)足(zu)且离子 返回(hui)概率(lv)较(jiao)低(di)，自(zi)溅射模式放电(dian)的(de)概(gai)率(lv)相(xiang)应(ying)降(jiang)低(di)，导致(zhi)沉(chen)积(ji)速(su)率相(xiang)对较(jiao)高(gao)。自(zi)溅射是 HiPIMS的一(yi)个(ge)基(ji)本特征(zheng)[7]，其机制（如图(tu) 6 所(suo)示(shi)）与依(yi)赖气体(ti) Ar 离(li) 子(zi)溅射(she)的传(chuan)统磁控溅射不(bu)同，HiPIMS 主(zhu)要(yao)依赖靶 材自(zi)身返回的离子(zi)进(jin)行溅(jian)射，这一过(guo)程(cheng)高度(du)依(yi)赖(lai)于 电(dian)离效(xiao)率[7]。

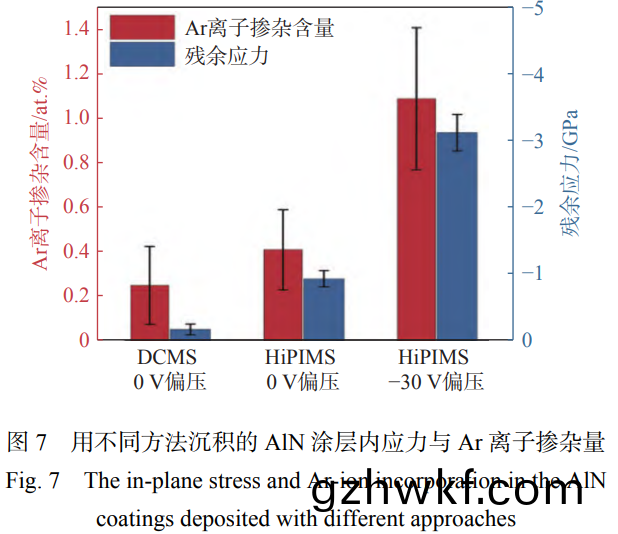

HiPIMS 技术的高(gao)能(neng)量离子(zi)注入会导致所沉积(ji) 涂(tu)层(ceng)的(de)残(can)余(yu)应力(li)增(zeng)加。Tillmann 等[30] 采用不同 工 艺 沉(chen)积(ji)了 AlCrN 和(he) AlCrVYN 涂(tu) 层(ceng) ， 研(yan) 究 发 现DCMS 样(yang)品(pin)的宏(hong)观(guan)和(he)微(wei)观(guan)残余(yu)应(ying)力(li)均(jun)明(ming)显低于使 用 HiPIMS工艺(yi)的样(yang)品(pin)，这归(gui)因于 HiPIMS 沉积过(guo) 程(cheng)中产(chan)生(sheng)的(de)高能(neng)离子在(zai)沉积过(guo)程(cheng)中(zhong)加(jia)速(su)了(le)原子(zi)间(jian) 的碰(peng)撞与(yu)重组(zu)，并(bing)促(cu)进了晶(jing)格缺陷（如(ru)空(kong)位(wei)、位(wei)错 等）的形(xing)成(cheng)，进而导(dao)致(zhi)了(le)残(can)余应力(li)的(de)累积。Patidar等[31] 采用不(bu)同工艺(yi)沉积(ji) AlN 涂层，并(bing)对涂(tu)层中(zhong)的 应力进(jin)行(xing)了分(fen)析(xi)，图 7 为(wei)采(cai)用(yong)不(bu)同制备(bei)技(ji)术得到(dao)的AlN 涂层(ceng)中(zhong)的 Ar 离子(zi)掺杂(za)含量(liang)及(ji)应力值，所(suo)有用(yong)HiPIMS 制(zhi)备的涂层均展(zhan)现(xian)出比用(yong) DCMS 制备(bei)的涂(tu) 层(ceng)更高的应(ying)力(li)水平和(he) Ar 离子掺(can)杂(za)含(han)量，当引入(ru)基(ji)体 偏(pian)压(ya)时(shi)，用 HiPIMS 沉(chen)积(ji)的涂(tu)层应力和(he) Ar 离(li)子掺(can)杂 含量均比(bi)偏压(ya)为 0 V 时有(you)进(jin)一步(bu)提(ti)高(gao)。Cemin 等[32]和 Yang 等[33] 也 报(bao) 道(dao) 了 类(lei) 似 结 果(guo) 。 Li 等(deng)[34] 采 用(yong)HiPIMS 技术(shu)沉积了 TiAlSiN 涂(tu)层(ceng)，结果表明，在 0 V到−150 V 的偏(pian)压(ya)下，离(li)子(zi)轰(hong)击增强导致(zhi)涂层(ceng)择优 取向(xiang)从（200）向（220）转(zhuan)变，压(ya)应力从(cong)−0.5 GPa 增(zeng)加 到−1.7 GPa，硬度和韧性(xing)在(zai)−150 V 时(shi)偏压(ya)达(da)到(dao)最大 值(zhi) 37.5 GPa±0.6 GPa 和 H/E = 0.110；当(dang)偏(pian)压进一步 增(zeng) 加(jia) 到−200 V 时 ， 压 应 力 进 一 步 增(zeng) 大 至 −3 GPa，过(guo)度(du)的(de)离(li)子轰击(ji)促使(shi)涂层择(ze)优(you)取(qu)向(xiang)转变为(wei)（200），涂(tu)层的硬(ying)度(du)、韧性(xing)和(he)结(jie)合强度也有明显(xian)降低(di)。Das 等[35] 采(cai) 用(yong) HiPIMS 技(ji) 术 沉(chen) 积(ji) TiAlSiN 涂(tu) 层 的 研(yan)究(jiu)进一步(bu)表明(ming)，随着(zhe)脉冲频(pin)率(lv)的(de)增(zeng)加(jia)，虽(sui)然沉积 速(su)率有(you)所(suo)提升，但(dan)涂层(ceng)表(biao)面(mian)粗糙(cao)度(du)也从 9.42 nm 增(zeng) 加(jia)至(zhi) 14.32 nm。

HiPIMS 技(ji)术虽(sui)然(ran)取(qu)得(de)了(le)显著的(de)进(jin)步(bu)，但(dan)其较(jiao) 低的(de)沉积速率一直是限(xian)制(zhi)其(qi)广(guang)泛(fan)应用的(de)瓶颈(jing)。该(gai) 问题主(zhu)要(yao)归(gui)因于回吸效应使(shi)有效(xiao)溅射(she)粒(li)子(zi)减(jian)少，产(chan) 率(lv)效应(ying)限制了(le)高(gao)能(neng)量(liang)下(xia)的溅(jian)射效(xiao)率，物种(zhong)效应(ying)影响 了(le)溅射动(dong)力(li)学稳定(ding)性(xing)，输运(yun)效(xiao)应(ying)阻碍(ai)了(le)离(li)子向基材 的有效(xiao)传(chuan)输，以及气(qi)体(ti)稀(xi)薄(bao)效应降低了(le)有(you)效(xiao)离(li)子密(mi) 度。此(ci)外(wai)，HiPIMS的高(gao)能量(liang)离子(zi)注入使(shi)涂(tu)层中的 惰性(xing)气体(ti)原子(zi)含量增(zeng)加，导(dao)致残(can)余(yu)应力增(zeng)加(jia)，影(ying)响 涂(tu)层(ceng)性(xing)能(neng)。HiPIMS 技(ji)术对(dui)等(deng)离子体气氛要求(qiu)较(jiao)高，容易(yi)受到多种因(yin)素的(de)影(ying)响而产(chan)生打弧现象，该(gai)现(xian)象(xiang) 不(bu)仅(jin)会影响沉(chen)积过程(cheng)的(de)稳定(ding)性和可靠性(xing)，还(hai)可能(neng)对(dui) 设 备和靶材造成损害，增(zeng)加(jia)维(wei)护成本。

2、HiPIMS 技(ji)术(shu)发(fa)展(zhan)及复合(he)技术(shu)

基于(yu)上(shang)述(shu) HiPIMS 技(ji)术(shu)所存(cun)在(zai)的问题(ti)，研究(jiu)者(zhe) 们已开展(zhan)较(jiao)多(duo)针对性(xing)研(yan)究，这(zhe)些(xie)研(yan)究(jiu)主(zhu)要聚焦(jiao)于(yu)HiPIMS 技术本身(shen)的发(fa)展(zhan)改进和(he)通(tong)过(guo)复合技术(shu)优化 两个方面(mian)。在 HiPIMS 技(ji)术(shu)的(de)直(zhi)接(jie)改进方面(mian)，主(zhu)要(yao) 包括(kuo)采(cai)用波形叠(die)加(jia)、实(shi)施(shi)同(tong)步(bu)偏(pian)压(ya)技(ji)术(shu)及增加辅 助(zhu)设备(bei)等方法(fa)；复合技术(shu)分为(wei)与磁控溅(jian)射(she)和电(dian)弧(hu)离(li) 子(zi)镀(du)技术(shu)的(de)结(jie)合应用(yong)，其中 HiPIMS 技术(shu)与磁控(kong)溅 射技(ji)术(shu)复合(he)沉(chen)积(ji)包(bao)括与(yu)直流(liu)磁(ci)控溅(jian)射、射(she)频磁控(kong) 溅射(she)以(yi)及(ji)中(zhong)频磁控(kong)溅射(she)的(de)复合(he)。这(zhe)些(xie)改进(jin)不仅(jin)增(zeng) 强了(le) HiPIMS 的(de)放(fang)电(dian)，还提(ti)高(gao)了(le)涂层(ceng)的沉(chen)积速(su)率(lv)，改 善(shan)了涂层性能(neng)。

2.1　HiPIMS 技(ji)术(shu)的发展(zhan)改(gai)进(jin)

2.1.1　波(bo)形叠加(jia)技(ji)术

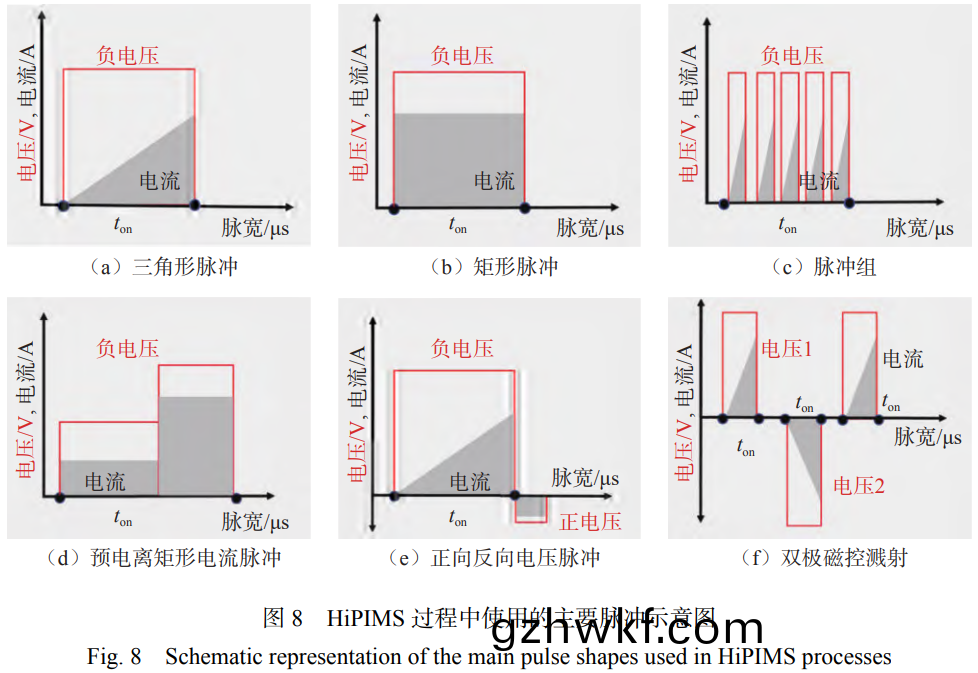

对于(yu) HiPIMS 技(ji)术的(de)低沉(chen)积(ji)速(su)率(lv)和(he)高残(can)余应(ying) 力，可以(yi)通(tong)过以(yi)下(xia)方式进行(xing)改善(shan)：（1）放(fang)电(dian)脉(mai)冲(chong)参(can)数(shu) 调控（脉(mai)冲(chong)持续(xu)时(shi)间(jian)、重复频(pin)率(lv)、峰值电流(liu)等(deng)），较(jiao) 短(duan)的(de)脉(mai)冲(chong)时间(jian)能够(gou)有(you)效缓解(jie)自溅(jian)射(she)现(xian)象并抑(yi)制气 体稀(xi)薄(bao)效应[36]。另(ling)外(wai)，将 HiPIMS 脉(mai)冲(chong)限(xian)制在(zai)非(fei)常短(duan) 的持续时间(jian)（<5 μs）内，能(neng)够(gou)显(xian)著提升(sheng)等(deng)离(li)子体(ti)的(de)电(dian) 离(li)度，有效控(kong)制(zhi)金属(shu)离(li)子(zi)的(de)反向吸引(yin)效应，提升(sheng)沉积 效(xiao)率[37]。（2）改(gai)变(bian)磁控(kong)管(guan)的磁场强(qiang)度或形态，能够(gou)直 接(jie)影响(xiang)等离子(zi)体鞘(qiao)层(ceng)的(de)特性，优(you)化离子(zi)传(chuan)输(shu)路(lu)径至 基(ji)底(di)的过(guo)程(cheng)，进而提(ti)升(sheng)沉积(ji)速率(lv)和(he)涂层质量(liang)[38-39]。（3）以(yi)多脉(mai)冲(chong)模(mo)式叠加 HiPIMS，可(ke)以提(ti)升(sheng)溅射材料 的(de)电(dian)离(li)度(du)并抑制(zhi)金(jin)属离子(zi)的反向(xiang)吸(xi)引(yin)效(xiao)应(ying)[40]。通过脉(mai)冲来(lai)调(diao)控 HiPIMS 效(xiao)果较(jiao)为(wei)常见(jian)，图(tu) 8展(zhan)示了(le)多种(zhong)脉冲(chong)模式的(de)实际应(ying)用(yong)案(an)例(li)[41]。包括(kuo)三(san)角 形(xing)脉(mai)冲(chong)[42]（图(tu) 8（a））、矩(ju)形单(dan)脉冲[43]（图 8（b））、脉(mai)冲(chong) 组(zu)内的(de)叠(die)加模(mo)式[44]（图(tu) 8（c）），此(ci)类(lei)脉(mai)冲(chong)组也(ye)用(yong)于深 度振荡(dang)磁控(kong)溅射（Deep Oscillation Magnetron Sputtering，DOMS）[45]。图(tu)8（d）所(suo)示(shi)脉(mai)冲组中的(de)低(di)电流(liu)用 于放电的预(yu)电离，预电(dian)离和其(qi)后的 HiPIMS 脉(mai)冲都 可以由(you)短脉(mai)冲(chong)组(zu)组成，这也(ye)称为调制(zhi)脉冲(chong)磁控(kong)溅射(she)（Modulated Pulsed Magnetron Sputtering，MPPMS）[46]。 图(tu) 8（e）所示(shi)的(de)反(fan)向(xiang)电压(ya)叠(die)加应用模(mo)式是施加比(bi)负(fu) 溅(jian)射电压更(geng)低的(de)正(zheng)向电压(ya)[47-48]。利(li)用(yong)单(dan)个脉(mai)冲发(fa) 生器(qi)同时(shi)驱(qu)动两个磁控溅(jian)射(she)源(yuan)的(de)双(shuang)极(ji)操(cao)作(zuo)模式(shi)如(ru) 图 8（f）所(suo)示(shi)[49]，这(zhe)些(xie)脉冲(chong)模式为(wei) HiPIMS 技(ji)术(shu)提供 了(le)全(quan)新的(de)研究(jiu)方向。通(tong)过将(jiang) HiPIMS技术叠加(jia)可 实现(xian)波(bo)形(xing)转(zhuan)变(bian)，进而改(gai)善涂层沉积(ji)速率，多(duo)方(fang)面(mian)调 控(kong)涂(tu)层(ceng)残(can)余(yu)应力(li)及(ji)其他性(xing)能(neng)，并(bing)提供(gong)良好(hao)的(de)等离子 体氛(fen)围(wei)，有(you)利于(yu)持(chi)续稳(wen)定(ding)地起(qi)辉及放电。

2.1.2　同步(bu)偏压(ya)技术(shu)

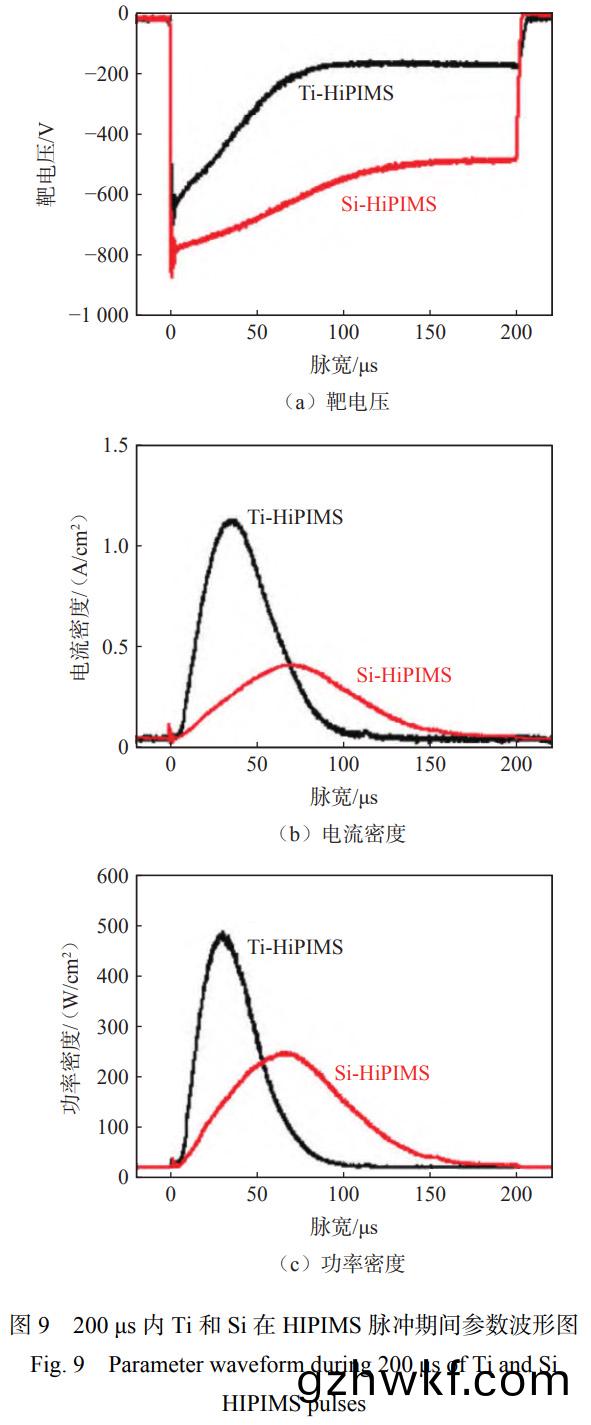

HiPIMS 工(gong)作(zuo)期(qi)间(jian)，气体(ti)离(li)子(zi)电离(li)与(yu)放(fang)电(dian)电流(liu) 同(tong)步发生(sheng)，而在(zai)靶(ba)电(dian)流密(mi)度达(da)到(dao)较(jiao)高(gao)值(zhi)后金属离(li)子(zi) 才产生(sheng)，在(zai) HiPIMS 脉冲(chong)的(de)后(hou)半部(bu)分(fen)，放(fang)电主要(yao)以(yi) 金属离(li)子为(wei)主(zhu)，气体(ti)稀薄效应和(he)离子(zi)化(hua)物(wu)质(zhi)的(de)质(zhi)量(liang) 差(cha)都(dou)可(ke)能(neng)导致(zhi)其到达基(ji)体的(de)时(shi)间(jian)不同，这(zhe)导(dao)致(zhi)气体(ti) 离子(zi)一(yi)般(ban)在(zai)金(jin)属(shu)离子(zi)之前(qian)到达[50-51]。利(li)用(yong)同步(bu)脉 冲(chong)偏压来(lai)实现(xian)金(jin)属(shu)离子(zi)同(tong)步 HiPIMS（Metal-IonsSynchronized HiPIMS，MIS-HiPIMS）方(fang)法(fa)能(neng)够(gou)选(xuan)择(ze) 性(xing)地(di)增(zeng)加特(te)定(ding)离子(zi)的(de)动(dong)能(neng)，同时(shi)最(zui)大限(xian)度地(di)减(jian)少(shao)涂(tu) 层中的(de)惰性(xing)气体(ti)，拓展了(le)其在(zai)半(ban)导体领域的(de)应(ying)用。

兰(lan)州空(kong)间技术(shu)物理研(yan)究所的(de) Gui 等[52] 采用(yong) MISHiPIMS技术调(diao)控(kong)高能(neng)离子通量(liang)来优化涂层(ceng)表(biao)面的(de) 轰(hong)击效(xiao)应。研(yan)究表(biao)明(ming)，随(sui)着(zhe)同步脉(mai)冲宽(kuan)度(du)的(de)增(zeng)加(jia)，沉积的 CrSiN 涂(tu)层从粗糙(cao)的横(heng)向柱(zhu)状(zhuang)结构(gou)逐(zhu)渐演(yan) 变(bian)为光滑(hua)和(he)紧凑的柱(zhu)状结构(gou)，晶粒(li)细(xi)化(hua)，硬度和弹 性模(mo)量(liang)显(xian)著(zhu)增(zeng)强，磨(mo)损率(lv)低(di)至(zhi) 9.1×10⁻¹⁶ m³/（N·m）。Patidar 等[31] 采(cai)用(yong) MIS-HiPIMS 技术(shu)改(gai)善(shan)倾斜(xie)角(jiao)沉 积(ji) AlN 涂层，发(fa)现无论(lun)沉(chen)积(ji)角度(du)如何(he)，涂(tu)层中柱状 晶粒的(de)生长(zhang)几(ji)乎垂直于(yu)基(ji)体(ti)表面(mian)，与 HiPIMS 技术(shu) 相比(bi)，涂(tu)层(ceng)中惰性(xing)气体离(li)子(zi)含(han)量(liang)降(jiang)低(di)。另外，将(jiang)其(qi) 与 DCMS 沉(chen)积态样品(pin)暴露(lu)于大(da)气(qi)环境 5 min 后(hou)，DCMS 涂层(ceng)中约(yue)有(you) 5% 的氧含量，而 MIS-HiPIMS涂层仅(jin)显示表面(mian)氧化，涂(tu)层内(nei)部保(bao)持无(wu)氧(yang)状态(tai)。这 归(gui)因(yin)于其(qi)致(zhi)密微观(guan)结(jie)构 ，防止(zhi)了涂(tu)层(ceng)的晶界(jie)氧(yang)化(hua)。

2.1.3　辅助设备增强(qiang)技术

通过(guo)引(yin)入外部辅(fu)助(zhu)设(she)备，如(ru)叠加(jia)电子(zi)回旋(xuan)共振 装(zhuang)置(zhi)或添(tian)加(jia)外(wai)部磁场(chang)，能(neng)够改(gai)变(bian)离(li)子(zi)输运(yun)通量，加(jia) 速(su)涂层沉积过程(cheng)，同时(shi)改(gai)善(shan)涂层(ceng)质(zhi)量[53]。早(zao)在(zai) 20 世 纪 90 年(nian)代，电(dian)子(zi)回旋波共振（Electron Cyclotron WaveResonance，ECWR）辅助(zhu)磁(ci)控溅(jian)射技术就有报(bao) 道[54-55]。随后(hou)，Stranak 等[56] 验(yan)证了将(jiang) HiPIMS 与(yu) RF（fRF=13.56 MHz）-ECWR 等(deng)离(li)子(zi)体源相结(jie)合(he)沉积(ji)涂 层(ceng)的(de)设想(xiang)，研究(jiu)发现(xian)，ECWR 辅助显著促进(jin)了(le)金属 离子(zi)的产生，在(zai)低(di)压区域(yu)，金(jin)属(shu)电(dian)离(li)通(tong)量(liang)增(zeng)加了(le)约(yue)30%。Krýsová等(deng)[57] 采用反应(ying) HiPIMS 结(jie)合 ECWR的(de)方法(fa)沉积(ji)Fe₂O₃ 涂(tu)层，展(zhan)现(xian)了(le)高电离(li)度与(yu)更多溅 射粒(li)子(zi)的特(te)点(dian)，ECWR 的辅助将沉(chen)积涂层(ceng)过程中(zhong) 的最小启(qi)辉气压由1 Pa 降低(di)至 0.35 Pa，复合(he)辅(fu)助(zhu) 技(ji)术(shu)也(ye)显(xian)著(zhu)提高(gao)了放(fang)电脉(mai)冲期间(jian)等(deng)离子(zi)体的(de)电子(zi) 温度(du)与(yu)离(li)子(zi)密(mi)度。微(wei)波(bo)等离(li)子(zi)体(ti)辅助 HiPIMS（Microwave Plasma-Assisted， MA-HiPIMS）技术近(jin)年来(lai) 受到(dao)广泛关注。Hain 等(deng)[58] 研(yan)究(jiu)了(le) HiPIMS 和 MAHiPIMS技(ji)术对 DLC 涂层(ceng)性能的影响(xiang)，在 HiPIMS模式(shi)下(xia)，等离(li)子体(ti)的(de)最(zui)大(da)电(dian)势和电子(zi)温度数(shu)值(zhi)在脉 冲(chong)结束时(shi)出现(xian)，离子(zi)和电子(zi)密(mi)度的峰(feng)值(zhi)略(lve)后出现，余辉期(qi)间(jian)，带电粒子飞(fei)溅(jian)向基体(ti)，随后(hou)各项参数(shu)数(shu) 值下降。在(zai) MA-HiPIMS 模式下，前 20 μs 为典(dian)型微(wei) 波等(deng)离子(zi)体特(te)性(xing)，随后(hou)因微(wei)波源产(chan)生的等(deng)离子(zi)体有 效(xiao)屏蔽(bi)了靶电(dian)势(shi)激增(zeng)引(yin)起(qi)的电(dian)场(chang)快(kuai)速(su)变(bian)化，避免了 电流(liu)峰值产(chan)生(sheng)，等(deng)离(li)子体(ti)电(dian)势(shi)、电(dian)子(zi)温(wen)度和(he)离子(zi)密 度(du)在(zai)脉冲结束(shu)前达(da)到(dao)最(zui)小(xiao)值(zhi)，而电(dian)子密度(du)在脉(mai)冲(chong)结 束之后(hou)下降(jiang)。尽管(guan) MA-HiPIMS 未显(xian)著提(ti)升涂层(ceng)的(de) 硬(ying)度(du)（上限约 30 GPa），但(dan)涂层(ceng)表面(mian)更光滑。

高(gao)功(gong)率脉冲虽(sui)能(neng)瞬(shun)间释(shi)放(fang)大(da)量(liang)电(dian)子，但(dan)部分电 子会(hui)直接(jie)撞(zhuang)击真空室(shi)壁(bi)，使(shi)能(neng)量(liang)损失(shi)。引(yin)入外部(bu)磁 场能够显著(zhu)提(ti)升高能(neng)电(dian)子(zi)的(de)利(li)用(yong)率(lv)，有(you)效(xiao)遏(e)制(zhi)其向(xiang) 真(zhen)空(kong)腔(qiang)壁(bi)的逃逸(yi)，促进电(dian)子(zi)与真(zhen)空(kong)室内中(zhong)性粒(li)子(zi)的 频(pin)繁(fan)碰(peng)撞(zhuang)与离(li)化过(guo)程(cheng)，进而(er)增(zeng)强(qiang)等(deng)离(li)子体的(de)密度与(yu) 活(huo)性(xing)。此(ci)效(xiao)应(ying)不仅能够(gou)加速 HIPIMS 过程(cheng)中(zhong)的(de)沉(chen) 积速(su)率，还(hai)能(neng)改善涂层的质量[59-60]。Li 等(deng)[61] 通(tong)过(guo)辅(fu) 助(zhu)阳极和外部(bu)电磁线圈(quan)来调控(kong)真(zhen)空室(shi)内的电(dian)场(chang)电 势(shi)和阴(yin)极(ji)磁场分(fen)布(bu)，形成(cheng)外部电(dian)场(chang)磁(ci)场(chang)同步(bu)增强的(de)HiPIMS（External Electric Field and External Magnetic FieldEnhanced Simultaneously the HiPIMS，（E-MF）- HiPIMS），并以(yi)此来(lai)制(zhi)备 V 涂层(ceng)。结果(guo)表(biao)明(ming)当阳极电(dian)压设定为(wei) 70 V 时(shi)，辅(fu)助模(mo)式下(xia)基(ji)体(ti)峰(feng)值离(li)子(zi)电流(liu)密(mi) 度比单一(yi) HiPIMS 模(mo)式增加了(le) 4 倍(bei)，且(qie)涂(tu)层(ceng)表(biao)面更(geng)为光(guang)滑(hua)致密(mi)。在相同(tong)靶功(gong)率条件下，（E-MF）-HiPIMS的沉积速(su)率(lv)比传(chuan)统(tong) HiPIMS 高(gao)约(yue) 73%。Tian 等(deng)[62]通(tong)过磁(ci)场增(zeng)强(qiang) HiPIMS 技术(shu)沉(chen)积了（AlTi）xN1−x 涂 层，涂层(ceng)的(de)沉积速(su)率和硬度(du)分别从 23.67 nm/min 和23 GPa增(zeng)加至 25.67 nm/min 和(he) 28 GPa，表(biao)面粗糙度(du) 从(cong) 8.7 nm 降低(di)至(zhi) 5.2 nm，进一步(bu)验证(zheng)了磁(ci)场辅助在 优(you)化(hua)HiPIMS 技(ji)术(shu)方(fang)面的有(you)效性(xing)。

在(zai) HiPIMS 技术(shu)中(zhong)引(yin)入(ru)外(wai)部辅助(zhu)装(zhuang)置及(ji)（或(huo)）添(tian)加外部(bu)磁(ci)场(chang)，一定(ding)程(cheng)度上(shang)提高了(le)电(dian)离效率(lv)和(he)等(deng)离 子(zi)体(ti)稳定(ding)性，提高(gao)了(le)涂(tu)层沉积速(su)率(lv)与(yu)性(xing)能。另(ling)外(wai)，外部磁场(chang)的(de)引入(ru)进(jin)一(yi)步提(ti)升(sheng)了(le)电(dian)子(zi)利用率(lv)，减(jian)少了(le) 能(neng)量损失。但(dan)这些方法都(dou)存(cun)在高成(cheng)本、高能(neng)耗的(de) 特(te)点(dian) ，不利于(yu)工(gong)业化(hua)发展应用(yong)。

2.2 HiPIMS 与磁(ci)控(kong)溅射复(fu)合技(ji)术(shu)

2.2.1 HiPIMS 与直流(liu)磁控(kong)溅射(she)复(fu)合技术

直流(liu)磁(ci)控(kong)溅(jian)射(she)（DCMS）技术具(ju)有(you)较(jiao)低的(de)离(li)化(hua) 率，较(jiao)高(gao)的沉(chen)积速率，而 HiPIMS 技(ji)术由于溅射(she)靶 材(cai)离(li)化后(hou)，一部(bu)分(fen)离(li)子(zi)返回靶面(mian)产生自(zi)溅(jian)射过(guo)程(cheng)，导(dao)致(zhi)到(dao)达基体的(de)溅(jian)射离(li)子减少(shao)，沉(chen)积(ji)速率(lv)较(jiao)低，将(jiang)HiPIMS 与(yu) DCMS技(ji)术(shu)结(jie)合(he)可以有效缓(huan)解 HiPIMS沉(chen)积速(su)率低的(de)问(wen)题(ti)[63-64]。

HiPIMS/DCMS 共(gong)溅(jian)射(she)装置(zhi)结(jie)合 了 DCMS 源(yuan) 提(ti)供(gong)的(de)高(gao)沉积(ji)速(su)率与(yu) HiPIMS 源(yuan)产(chan)生的(de)高(gao)能(neng)金属 离子(zi)，实现(xian)了涂(tu)层(ceng)性能的(de)优(you)化，在保证力学(xue)性能的 同时降(jiang)低残余(yu)应(ying)力。Hsu 等[65] 对(dui)比(bi)了(le)高(gao)功(gong)率(lv)脉(mai)冲 和(he)直流(liu)磁控共溅射(she)技术(shu)沉(chen)积(ji)的(de) TiWC 涂层(ceng)，采用(yong)复 合(he)技术制备的 TiWC 涂(tu)层致密(mi)，硬度(du)高(gao)于(yu) 30 GPa，与(yu) DCMS 相(xiang)比(bi)，工艺(yi)相(xiang)对能(neng)耗(hao)降低(di)了 77%。他(ta)们(men) 通过该技术制(zhi)备(bei)的 TiAlSiN 涂(tu)层(ceng)在保持硬度高达30 GPa 的同时，将(jiang)残余(yu)应力控(kong)制在 0.5 GPa 以内(nei)[66]。Liu 等[67] 通 过 DCMS 和 HiPIMS/DCMS 共溅(jian)射在 充(chong) He 条(tiao)件(jian)下(xia)沉积(ji)了的(de) Al涂层(ceng)，结果(guo)表明，采用HiPIMS/DCMS 共(gong)溅(jian)射时(shi)，由于(yu)溅(jian)射的(de)金属离(li)子能(neng) 量高，沉(chen)积(ji)的(de)金(jin)属颗粒(li)的(de)迁移能力(li)得到增(zeng)强(qiang)，晶(jing)粒 尺(chi)寸(cun)增(zeng)大(da)，位错(cuo)环的(de)直(zhi)径(jing)和(he)密度减小(xiao)。Dias 等(deng)[68]报道(dao)了(le)有(you)关(guan) TiAlTaN 涂层的沉(chen)积：复合 DCMS/HiPIMS工艺(yi)结(jie)合(he)了(le) DCMS 和 HiPIMS 的优(you)点(dian)，所沉(chen)积(ji) 涂(tu)层的硬(ying)度(du)（40 GPa）与(yu)用(yong)单(dan)一 HiPIMS 工(gong)艺（41 GPa）沉积(ji)的(de)相当，但在相(xiang)同(tong)条件下(xia)，其(qi)沉(chen)积速率(lv)可(ke)达(da) 到(dao) HiPIMS 工(gong)艺的 2 倍(bei)。Ding 等[69] 使用DCMS 和HiPIMS、复(fu)合(he)技(ji)术在(zai)不同的偏(pian)置电压下沉积 Cr 涂 层(ceng)。结(jie)果表明，随着(zhe)偏压(ya)的增(zeng)加，涂(tu)层(ceng)沉积速率(lv)的 下降逐渐减慢(man)， 但 在(zai) 500 V 偏压时(shi)仍(reng)可保(bao)持(chi) 约100 nm/min 的(de)沉积(ji)速(su)率(lv)，涂(tu)层(ceng)表(biao)面粗(cu)糙(cao)度(du)随(sui)偏压(ya)增大(da)而增(zeng)大。Zoita 等[70] 报(bao)道，与(yu) DCMS 溅(jian)射相(xiang)比，在相同(tong)温度(du)下(xia)用 DCMS/HiPIMS 复(fu)合技术(shu)制备(bei)的TiC 涂层(ceng)具(ju)有(you)更好(hao)的(de)结(jie)构有(you)序性(xing)，电(dian)阻率(lv)值降低了6%~23%。在 200 ℃ 沉(chen)积(ji)温(wen)度下，用 DCMS 沉积的 涂(tu)层表面粗(cu)糙度约为用 DCMS/HiPIMS 技(ji)术(shu)沉(chen)积(ji) 涂层的(de) 3 倍(bei)。Wu 等[71] 采用(yong) Al-HiPIMS/TiSi-DCMS配置制备了(le)TiAlSiN 涂层，其(qi)最(zui)大(da)金属(shu)原子(zi)比(bi)为Al/（Al+Ti）=0.59，Si 原(yuan)子(zi)数含量为(wei) 9.4 %，合(he)成了(le)比 传统溅射技(ji)术组(zu)成(cheng)范(fan)围更广(guang)的 NaCl 结(jie)构亚稳(wen)态过(guo) 渡金属氮化(hua)物(wu)。Tillmann 等[72] 使(shi)用(yong)不(bu)同(tong)技术沉(chen)积(ji)TiAlN 涂层(ceng)，DCMS 涂层仅(jin)有(you)−1 817.0 MPa 的残余(yu) 压应力(li)，HiPIMS 放(fang)电(dian)的(de)高电(dian)离导致涂(tu)层(ceng)残余应(ying)力(li) 值(zhi)高(gao)达(da)−5 979.2 MPa，超过单(dan)一(yi) DCMS 涂层残余应 力的(de) 3 倍，而(er)用复合(he)技术制备(bei)的(de)涂(tu)层的残余(yu)应(ying)力低(di) 至(zhi)−626.4 MPa 左(zuo)右。类似的(de)低(di)残余应力现象在(zai)其(qi) 他文(wen)献中也(ye)有(you)报(bao)道(dao)[73]。

在(zai) HiPIMS/DCMS 工艺(yi)中(zhong)，由(you)于(yu) HiPIMS 离化(hua) 率较(jiao)高，不同靶位配置(zhi)模(mo)式下(xia)涂(tu)层(ceng)性能(neng)差异(yi)较大。Wicher 等(deng)[74] 报(bao)道，不同靶(ba)位配置会(hui)对(dui) Ti1-xAlxBy 涂(tu) 层产(chan)生较大(da)影(ying)响，两种(zhong)模(mo)式下(xia)涂(tu)层(ceng)硬度(du)均随着(zhe) Al含(han)量增加(jia)而降低，TiB2HiPIMS/AlB2-DCMS 模式下x=0.36 时，硬(ying)度(du)达到最大值(zhi) 43.1 GPa±2.6 GPa，x=0.76时(shi)涂(tu)层(ceng)硬度(du)低至(zhi) 20.0 GPa±1.2 GPa，而(er) AlB2-HiPIMS/ TiB2-DCMS 涂(tu)层硬(ying)度最高可达(da) 46.0 GPa±2.5 GPa，即(ji)使(shi)Al 含量最高(gao)（x=0.74）的涂(tu)层(ceng)也具(ju)有(you) 32.8 GPa± 1.7 GPa 的(de)硬(ying)度(du)值。Greczynski 等(deng)[75] 利(li)用(yong) Ti- HiPIMS/ Si-DCMS 和 Si-HiPIMS/Ti-DCMS 两(liang)种靶(ba)材配置(zhi)模 式(shi)下(xia)沉(chen)积 Ti1−xSixN 涂层(ceng)。图(tu) 9 为(wei) 200 μs 内(nei)靶(ba)电压、电流(liu)及功(gong)率(lv)密度的(de)波形变(bian)化， HiPIMS 电(dian)压(ya)值(zhi)在(zai) 一(yi)个(ge)波(bo)长内呈(cheng)下降至稳定趋(qu)势，Si-HiPIMS 的电压(ya)在(zai)稳定(ding)时(shi)约(yue)为 Ti-HiPIMS 的(de) 3 倍；HiPIMS 电(dian)流值 在(zai)一个(ge)波(bo)长(zhang)内(nei)呈先(xian)增大(da)后减小(xiao)趋(qu)势(shi)，Ti-HiPIMS 电流(liu)密(mi)度(du)峰值出现早于 Si-HiPIMS，功(gong)率(lv)密(mi)度呈(cheng)现(xian)相(xiang) 同趋(qu)势。高离(li)化率(lv)的 Ti 源（Ti-HIPIMS）与(yu)低离(li)化(hua)率(lv)的 Si 源（Si-DCMS）易促(cu)进第二相 a-SiNx 析出，生(sheng) 成纳(na)米复(fu)合结构，获得(de)高(gao)硬度(du)涂(tu)层(ceng)；反(fan)之，高(gao)离(li)化率的(de) Si 源(yuan)（Si-HIPIMS）和(he)低(di)离(li)化率的(de) Ti 源(yuan)（Ti-DCMS）组(zu)合，倾(qing)向(xiang)于生成 Ti1−xSixN 固(gu)溶(rong)体，涂(tu)层硬(ying)度较低(di)。

HiPIMS 与 DCMS 复合技术(shu)结合(he)了两(liang)者优(you)势， 有(you)效缓(huan)解(jie)了 HiPIMS 中的(de)自溅(jian)射(she)现(xian)象(xiang)，增(zeng)强了(le)涂(tu)层(ceng) 的结晶度(du)与沉(chen)积速率(lv)，并(bing)保持(chi)涂(tu)层(ceng)的高硬度。复合(he) 技术虽降(jiang)低了相对(dui)能(neng)耗(hao)，但粒(li)子离(li)化(hua)率及(ji)系(xi)统(tong)的(de)等(deng) 离(li)子(zi)体(ti)密(mi)度也(ye)有(you)相应(ying)损失，且不同(tong)靶(ba)位配置(zhi)显著影 响(xiang)涂(tu)层微(wei)观(guan)结(jie)构(gou)与(yu)性能。总(zong)体(ti)而(er)言(yan)，HiPIMS/DCMS复(fu)合(he)技(ji)术为制(zhi)备(bei)高(gao)性(xing)能(neng)涂层(ceng)提(ti)供了有效途(tu)径，但(dan)仍(reng) 需(xu)平衡(heng)两者来(lai)调(diao)控对(dui)涂层(ceng)性能的(de)影(ying)响机制(zhi)。

2.2.2　HiPIMS 与射频磁(ci)控(kong)溅射复合(he)技(ji)术

射(she)频磁(ci)控溅射(she)（RFMS）技(ji)术是通过施(shi)加高(gao)频(pin)电(dian) 场（国(guo)际上(shang)常(chang)用(yong)的(de)射频频(pin)率为(wei) 13.56 MHz）实(shi)现电(dian)容 耦合或(huo)电(dian)感(gan)耦合形(xing)成等离子(zi)体(ti)，电子(zi)与气(qi)体(ti)分子发 生(sheng)碰(peng)撞(zhuang)使气(qi)体分子(zi)离(li)化(hua)，高能(neng)粒(li)子经电(dian)场加速轰(hong)击(ji) 靶材(cai)，使(shi)原(yuan)子或(huo)分(fen)子被(bei)溅射。RFMS 因对靶(ba)材的广(guang) 泛适用(yong)性及高(gao)效(xiao)的沉(chen)积速率而备(bei)受瞩(zhu)目，适用于导 体、半导体(ti)和(he)绝缘靶材(cai)。这(zhe)是(shi)因为(wei)射频电(dian)场(chang)能够(gou) 在(zai)非导(dao)电(dian)材(cai)料中(zhong)产(chan)生(sheng)感(gan)应(ying)电(dian)流(liu)，激活(huo)靶(ba)材表面(mian)的等 离(li)子(zi)体(ti)，为溅(jian)射(she)过(guo)程(cheng)提供了必(bi)要的(de)能(neng)量(liang)与条件(jian)。鉴(jian) 于 HiPIMS 技术(shu)在沉(chen)积(ji)速率方面存(cun)在的(de)局(ju)限(xian)性(xing)，有(you) 研(yan)究者提出了(le)采用(yong) HiPIMS与 RFMS 的共(gong)沉积(ji)策(ce) 略(lve)，不(bu)仅(jin)弥补了(le) HiPIMS 在沉(chen)积速(su)率(lv)上的不足，还 进(jin)一步拓宽(kuan)了可(ke)用(yong)靶材的多(duo)样(yang)性[76]。

HiPIMS 与(yu) RFMS 共溅(jian)射(she)能够(gou)在改(gai)善涂(tu)层(ceng)力学 性(xing)能的同时(shi)，提(ti)高(gao) HiPIMS 溅射(she)效率，增大靶功(gong)率 密(mi) 度，改善(shan)沉积速率(lv)。 Diyatmika 等(deng)[77] 采(cai) 用 HiPIMS/RFMS复合(he)技(ji)术(shu)制备(bei)了(le) Cr-Si-N 涂层(ceng)，研(yan)究发 现(xian)，增加(jia)RF 靶(ba)功率和 HiPIMS 占空比均(jun)可(ke)提(ti)高沉 积速率(lv)。另(ling)外(wai)，涂(tu)层(ceng)硬度(du)和(he)弹性模量(liang)随着(zhe) RF 靶功 率(lv)的(de)增加(jia)和(he)HiPIMS 占空比(bi)的(de)减(jian)小(xiao)而(er)增加(jia)，最(zui)高(gao)分 别(bie)达到了(le) 31.5 GPa 和(he) 292 GPa。Holtzer 等[78] 通过(guo)该 复(fu)合沉积(ji)技(ji)术提(ti)高(gao)了 a-NbSi 涂层(ceng)的沉积(ji)速率以(yi)及 均(jun)匀(yun)性(xing)，涂层的超导临界(jie)转(zhuan)变温(wen)度(du)（Tc）和(he)电阻(zu)率（ρ）均呈(cheng)现出优异(yi)性(xing)能。研(yan)究(jiu)还表(biao)明(ming)，预(yu)电离在混(hun)合(he)技(ji) 术中(zhong)能够(gou)有效(xiao)减少电(dian)流(liu)响应延(yan)迟(chi)。叶(ye)谱生等(deng)[79] 结(jie) 合 HiPIMS和(he) RFMS 技(ji)术(shu)制备出(chu)硬(ying)度(du)高达 43.65 GPa的纳米复合结构 TiB2-Ni 涂(tu)层(ceng)。Lou 等[80] 使用(yong)该复(fu) 合技(ji)术制备 TiCrSiN 涂层，提(ti)高(gao)了(le)溅射(she)效率(lv)，当 RFSi靶(ba)功(gong)率从 50 W 增加到 150 W 时(shi)，由 HiPIMS 供 电(dian)的 TiCr靶的(de)峰值功(gong)率密度(du)从(cong) 1 214 W/cm² 增加(jia) 到 1 350 W/cm²。来(lai)自(zi)靶材和溅(jian)射气(qi)体(ti)的所(suo)有(you)溅射 离(li)子(zi)的(de)能(neng)量(liang)分布尾(wei)部向更高(gao)能量区(qu)域偏(pian)移，这(zhe)可(ke)能 是(shi)因(yin)为(wei)鞘(qiao)层电压(ya)受(shou)到等离子(zi)体(ti)电势的(de)影(ying)响(xiang)，而(er)等(deng)离 子体电势(shi)反过(guo)来(lai)又(you)受到(dao)等(deng)离(li)子(zi)体生(sheng)成方(fang)式(shi)以及相 邻磁控源产(chan)生的(de)等(deng)离子体(ti)的影响所致(zhi)。

HiPIMS/RFMS 复合技术(shu)融合(he)了(le) HiPIMS 的(de)高8 真(zhen)空(kong)与(yu)低温(wen) 第(di) 31 卷 第 1 期(qi)能离(li)子优势与(yu) RFMS 在(zai)非导电靶(ba)材上的广(guang)泛适用 性(xing)，为(wei)氧化(hua)物涂层(ceng)制备提(ti)供(gong)了有(you)效方(fang)法，但 RFMS技术的高(gao)成(cheng)本(ben)、涂(tu)层(ceng)的(de)高残余(yu)应力(li)及(ji)在(zai)复杂(za)结(jie)构 基体上(shang)难以均(jun)匀沉(chen)积(ji)等缺(que)点也(ye)限(xian)制了(le)其(qi)应用(yong)推广(guang)，需综合考虑其技(ji)术挑(tiao)战与经济成(cheng)本(ben)。

2.2.3　HiPIMS 与(yu)中频磁控溅射(she)复合技(ji)术

中(zhong)频磁(ci)控(kong)溅(jian)射（Medium Frequency Magnetron Sputtering，MFMS）技术(shu)一般(ban)用(yong)两(liang)个并(bing)排(pai)的(de)溅射靶，也(ye)称(cheng)为孪生(sheng)靶(ba)，阳极与(yu)阴极(ji)在(zai)两(liang)个(ge)孪(luan)生靶(ba)中(zhong)交替变(bian) 换，通(tong)过施(shi)加交(jiao)变(bian)电(dian)场中(zhong)和(he)因负电(dian)压(ya)在靶(ba)面积(ji)累的 正(zheng)电荷，从而(er)抑(yi)制(zhi)打(da)火(huo)现象(xiang)，并完(wan)成溅(jian)射过程。溅 射电(dian)源(yuan)的(de)工作(zuo)频(pin)率一(yi)般(ban)在 10~100 kHz 内，峰(feng)值功(gong) 率(lv)密度(du)低于(yu)0.1 kW·cm−2，占空(kong)比较高(gao)（≥50%），虽(sui) 然(ran)溅射(she)产(chan)物(wu)的(de)电(dian)离(li)率相对较(jiao)低，但(dan)能(neng)实(shi)现较(jiao)高(gao)的沉 积速(su)率。此(ci)外(wai)，还能(neng)在反应(ying)气(qi)氛(fen)（尤其是氧(yang)化性(xing)气(qi) 氛(fen)）中(zhong)有效沉积(ji)涂(tu)层，相较(jiao)于其他(ta)方(fang)法，显著(zhu)减(jian)少(shao)了“靶(ba)中毒”现象，抑制打(da)弧(hu)的产(chan)生。目(mu)前(qian)将(jiang) HiPIMS与 MFMS 相结合的系(xi)统主要分为(wei)三种类型，其不(bu) 同之处(chu)在于(yu)电(dian)源及(ji)其与溅(jian)射靶(ba)材(cai)的连接(jie)方(fang)式[81]。 第一(yi)种(zhong)采用两个（或(huo)更(geng)多）独立(li)磁(ci)控(kong)靶位(wei)，其(qi)中(zhong)一(yi)个(ge) 靶(ba)位(wei)在(zai) MFMS 模式(shi)工(gong)作(zuo)，另(ling)一个在 HiPIMS 模(mo)式下 运行；第(di)二(er)种(zhong)系统将(jiang)两个(ge)电(dian)源(yuan)并(bing)联至同(tong)一(yi)磁(ci)控(kong)靶位，通过(guo)二(er)极(ji)管在(zai)输(shu)出(chu)端(duan)实(shi)现电(dian)流(liu)叠加(jia)，进(jin)而形成单(dan) 极 HiPIMS 和 MF 脉(mai)冲(chong)；第(di)三(san)种(zhong)也(ye)采(cai)用双(shuang)磁(ci)控(kong)靶(ba)位 交替(ti)极性(xing)电流(liu)供电(dian)，通过(guo)双(shuang)极电(dian)压脉冲(chong)交(jiao)替(ti)溅(jian)射两 个靶材，从(cong)而清(qing)除靶(ba)材(cai)表(biao)面的(de)介(jie)电(dian)涂层(ceng)并(bing)补(bu)偿(chang)正(zheng)空(kong) 间电(dian)荷(he)，以此(ci)解决介(jie)电(dian)涂层(ceng)磁控(kong)溅射(she)沉(chen)积过程(cheng)中(zhong)阳 极损耗(hao)和(he)频(pin)繁打(da)弧(hu)的问题。

采(cai)用(yong) HiPIMS/MFMS 复合(he)技(ji)术沉(chen)积涂(tu)层能(neng)够 有效解(jie)决(jue)频繁(fan)打(da)弧(hu)现(xian)象(xiang)，提(ti)高沉(chen)积速(su)率，并改善涂 层(ceng)性能(neng)。Moirangthem 等[82] 的报(bao)道(dao)表(biao)明(ming)，与(yu)单(dan)一(yi)HiPIMS 技术(shu)相(xiang)比，用复(fu)合(he)技术所(suo)制备 WOx 涂层(ceng)具 有(you)更高(gao)的沉(chen)积(ji)速(su)率(lv)和(he)硬(ying)度(du)。在(zai)相(xiang)同(tong)条(tiao)件(jian)下(xia)，使用(yong)HiPIMS-MF 技术的涂(tu)层(ceng)沉(chen)积速(su)率达到(dao) 62.6 nm/min，明(ming)显(xian)高(gao)于(yu)单(dan)一HiPIMS 技术的 35.1 nm/min。Chuang等[83] 采(cai)用(yong)该复合(he)技术(shu)制(zhi)备了(le)电阻(zu)率低至 3.41 Ω·cm、沉(chen)积速率高(gao)达 13.9 nm/min 的(de)富(fu) Ni3+的 NiO 涂(tu)层(ceng)。Lou 等[84] 对比了不(bu)同制备技术(shu)对 TiN 涂(tu)层(ceng)截面形(xing)貌 的影响(xiang)，结果(guo)表(biao)明：用(yong) DCMS 制备(bei)的涂(tu)层呈(cheng)现出相(xiang) 对(dui)多孔(kong)的(de)柱状(zhuang)结构；用 MFMS 沉(chen)积的涂(tu)层(ceng)在亮场(chang) 图(tu)像中(zhong)可见沿(yan)柱状(zhuang)晶粒分布的(de)缺陷(xian)；而用(yong) HiPIMS/ MFMS 复(fu)合技(ji)术制(zhi)备 的 TiN 涂(tu) 层(ceng) ， 由 于(yu) HiPIMS增(zeng)强(qiang)的离(li)子(zi)轰(hong)击(ji)效(xiao)应(ying)，表(biao)现(xian)出比(bi)单独(du)使用 HiPIMS或(huo) DCMS 制备(bei)的(de)膜(mo)更为(wei)致密紧凑的微(wei)观结构。Ferreira 等(deng)[85] 采用不(bu)同方(fang)式(shi)沉(chen)积 Al₂O₃ 涂层，与单独(du) 使用 HiPIMS 技(ji)术(shu)相(xiang)比(bi)，MFMS/HiPIMS 的复(fu)合(he)可(ke)提 升沉积(ji)速(su)率(lv)，降低涂层(ceng)内(nei)部(bu)的压(ya)应(ying)力(li)与结(jie)晶度。另 外(wai)，单(dan)一 HiPIMS 沉(chen)积的(de)涂层压(ya)应力高(gao)达 10 GPa± 1.6 GPa，用复合技术沉(chen)积速(su)率(lv)大幅提(ti)高，应力(li)降低(di)至(zhi)−4.10 GPa±0.6 GPa。Kment 等(deng)[86] 分(fen)别采(cai)用 HiPIMS和 HiPIMS/MFMS 复合(he)技术在FTO 导(dao)电(dian)玻璃(li)基体(ti) 上(shang)沉积了(le)厚(hou)度(du)约 30 nm 的 TiO₂ 阻(zu)挡层 ， 并(bing)使(shi)用(yong) 循环(huan)伏(fu)安法(fa)测试(shi)涂(tu)层覆(fu)盖(gai)率(lv)，两种(zhong)方法所(suo)制备的沉 积态 TiO₂ 涂(tu)层均致(zhi)密，但经(jing) 450 ℃ 热(re)处(chu)理后(hou)，用(yong)HiPIMS 技术(shu)制备的样品(pin)的峰值(zhi)电流密(mi)度低(di)于无(wu)涂(tu) 层 FTO 基体(ti)，并(bing)伴(ban)随峰间(jian)分离。原(yuan)因在(zai)于，经(jing)退火 处(chu)理(li)后(hou)，用(yong) HiPIMS 技(ji)术制备的(de) TiO₂ 涂(tu)层结(jie)晶度(du)较(jiao) 低、缺(que)陷较(jiao)多，涂(tu)层覆盖率较(jiao)低(di)，导致(zhi)涂(tu)层对电(dian)荷 转移(yi)的(de)阻挡性(xing)失(shi)效。与此相比，用HiPIMS/MFMS复(fu)合技(ji)术(shu)制(zhi)备的涂(tu)层具有(you)较(jiao)好的结晶性(xing)和较(jiao)少缺 陷，涂(tu)层(ceng)覆(fu)盖率较(jiao)高，能(neng)够(gou)有效阻(zu)挡电荷转移(yi)。

将 MFMS 引入(ru)到(dao) HiPIMS 放电(dian)中(zhong)，通过不同(tong)配 置(zhi)方式(shi)实现(xian) HiPIMS 与 MFMS 的(de)协同(tong)作用，有效(xiao)提(ti) 升了(le)涂层(ceng)的沉(chen)积速(su)率(lv)，同(tong)时降低了内(nei)部(bu)压(ya)应力，提 高(gao)了(le)涂(tu)层的(de)热稳(wen)定性和(he)电(dian)化(hua)学(xue)性能(neng)，并(bing)抑(yi)制了(le)靶材(cai) 打弧(hu)现(xian)象(xiang)。然而(er)，复合系统(tong)也(ye)面(mian)临(lin)技(ji)术复(fu)杂性(xing)与成 本增(zeng)加(jia)的挑(tiao)战 ，限(xian)制(zhi)了(le)其(qi)应用。

2.3　HiPIMS 与电弧(hu)复(fu)合技术(shu)

电(dian)弧离子(zi)镀（AIP）技(ji)术(shu)具(ju)有高电(dian)离(li)度和(he)沉(chen)积(ji)速 率(lv)等优(you)点，但(dan)是，该技术(shu)沉积过程(cheng)中(zhong)会(hui)产生(sheng)大量(liang)液(ye) 滴(di)，使(shi)所制(zhi)备的涂层(ceng)表(biao)面(mian)有较(jiao)多大颗(ke)粒，因(yin)而(er)有(you)较(jiao) 高(gao)的表面粗(cu)糙(cao)度。不(bu)同(tong)的(de)靶(ba)材所产(chan)生(sheng)的(de)液滴(di)数量 和尺(chi)寸不同，如 VN 的液滴数量远(yuan)高于 CrN，这一 缺(que)陷严重限制(zhi)了其(qi)在(zai)高端涂层制(zhi)备(bei)领(ling)域的(de)广泛应(ying) 用(yong)。另(ling)外，对于(yu)一些(xie)高纯度(du)高熔点或无(wu)法蒸发(fa)离(li)化 的(de)靶材（Mo 靶(ba)、Si 靶和(he) B 靶(ba)等），电(dian)弧弧(hu)斑(ban)放电不 稳定或(huo)无(wu)法(fa)起弧，而在(zai)溅射(she)源(yuan)（HiPIMS）上(shang)工(gong)作稳 定(ding)，能(neng)被(bei)较(jiao)好地原(yuan)子(zi)化和离子(zi)化。HiPIMS 与电(dian)弧(hu) 复(fu)合(he)可将电(dian)弧(hu)无法蒸(zheng)发(fa)离化或产生(sheng)液滴含量高的 靶材应(ying)用(yong)于 HiPIMS 源，降低涂层(ceng)表(biao)面粗(cu)糙度。

采(cai)用 HiPIMS/AIP 复合(he)技(ji)术(shu)沉积(ji)涂(tu)层时(shi)，高密 度(du)等(deng)离子(zi)体(ti)使(shi)气(qi)体和(he)金(jin)属(shu)电(dian)离增强，涂层(ceng)的(de)表(biao)面(mian)平(ping) 滑度和(he)机(ji)械性能提(ti)高。Chang 等(deng)[87] 将(jiang)真(zhen)空电(dian)弧蒸(zheng) 发（Vacuum Arc Evaporation，VAE）与 HiPIMS 技(ji)术 结(jie)合沉(chen)积(ji)TiN 涂层(ceng)，在(zai)单(dan)一 VAE 模式下(xia)，涂(tu)层(ceng)柱状(zhuang) 晶(jing)的平均(jun)尺寸为 121 nm，当(dang) HiPIMS 功(gong)率(lv)增加到(dao) 4 kW时(shi)，晶粒细化(hua)（47.8 nm）。该(gai)团队(dui)还报(bao)道(dao)了用(yong) HiPIMS/ CAE（阴极电弧蒸发）沉积 TiN 的(de)工(gong)艺，研究发现，涂(tu)层(ceng)表(biao)面宏观(guan)颗粒数(shu)量和尺(chi)寸与(yu)占(zhan)空比呈正(zheng)相关(guan)，降 低(di)占空比能(neng)够减(jian)小(xiao)涂层中(zhong)柱(zhu)状(zhuang)晶(jing)尺(chi)寸，增加纳米晶(jing) 数(shu)量，从而引(yin)入(ru)更(geng)多的晶(jing)界来(lai)抵(di)抗位(wei)错(cuo)[88]，增加(jia)离(li) 子轰击(ji)通量(liang)可(ke)以有效去(qu)除涂(tu)层生长过程中(zhong)形成(cheng)的 松散(san)颗(ke)粒。

Singh 等(deng)[89] 使(shi)用电(dian)弧(hu)增强 HiPIMS 技(ji)术 制(zhi)备 AlCrN 涂层，其(qi)致密(mi)的微(wei)观(guan)结构(gou)有效阻碍了氧(yang) 原(yuan)子(zi)向基(ji)体(ti)方向(xiang)的(de)扩散，而使涂(tu)层(ceng)具有(you)优异(yi)的抗(kang)氧(yang) 化性(xing)。Ding 等(deng)[90] 采(cai)用(yong) HiPIMS /AIP 复(fu)合技术(shu)沉(chen)积(ji) 具有(you)非(fei)晶(jing)Si3N4 包(bao)裹 Cr（Mo）N 纳米晶(jing)的 Cr-Mo-Si-N纳(na)米复(fu)合结(jie)构涂层，涂层(ceng)硬(ying)度(du)最高可(ke)达 26.5 GPa。 欧瑞(rui)康巴尔(er)查(cha)斯(si)（Oerlikon Balzers）推(tui)出(chu)的 H13 涂层 技术(shu)结(jie)合(he)了(le)电弧(hu)蒸(zheng)发、HiPIMS 和(he)电(dian)弧(hu)增(zeng)强(qiang)辉光放(fang)电(dian) 三(san)重(zhong)增(zeng)强(qiang)电(dian)离，实(shi)现(xian)了对微(wei)合金(jin)化、掺杂(za)以及层结 构设计(ji)的(de)调控(kong)，同(tong)时保证了经(jing)济(ji)高(gao)效的生产。H13系列涂(tu)层刀(dao)具在加工(gong) 42CrMo4 零件时(shi)展(zhan)现(xian)出(chu)卓越 的切(qie)削(xue)性能，能够(gou)完成(cheng)多(duo)达 2001 个(ge)零件的(de)加工。

HiPIMS 技(ji)术对等(deng)离子体气氛(fen)要求较(jiao)高，如(ru)通(tong) 入氧气(qi)时易产(chan)生(sheng)打(da)弧(hu)现象(xiang)，对沉积(ji)氧化(hua)物影响较大。Geng 等(deng)[91] 通过 CAE/HiPIMS 复合技术在不(bu)同(tong) O₂进气方(fang)式(shi)下沉(chen)积(ji)了(le) Cr-O/Al-O 涂层，并与(yu)用(yong) CAE 制(zhi) 备(bei)的（Cr，Al）₂O₃ 涂层进(jin)行了对(dui)比，图(tu) 10 为几(ji)种涂 层的(de)表(biao)面形貌(mao)和(he)截(jie)面形貌，其中(zhong)（a）（d）为复合(he)技(ji)术 制(zhi)备(bei)Cr-O/Al-O 涂(tu)层（O₂ 从 HiPIMS 靶材附(fu)近通入）； （b）（e）为(wei)复合技术(shu)制(zhi)备(bei) Cr-O/Al-O 涂层（O₂ 从CAE靶(ba)材附近(jin)通入）；（c）（f）为(wei)电弧蒸发(fa)制备（Cr，Al）₂O₃涂(tu)层。采用(yong)复(fu)合(he)技(ji)术制(zhi)备(bei)的(de) Cr-O/Al-O 涂层(ceng)表面 缺(que)陷明(ming)显(xian)少于(yu)用(yong) CAE 制备的（Cr，Al）₂O₃ 涂层(ceng)。

采(cai)用(yong)复合技(ji)术(shu)制(zhi)备的(de) Cr-O/Al-O 涂(tu)层(ceng)，如图(tu) 10（a）（b）所(suo)示，表面(mian)缺(que)陷明(ming)显少于用 CAE 制备(bei)的（Cr，Al）₂O₃，如(ru)图 10（c）所(suo)示(shi)。另外(wai)，由(you)于(yu) HiPIMS 源 Al 靶(ba)对 O₂ 的敏感性(xing)较(jiao)高，当(dang)从 CAE 源 Cr 靶附近通入 O₂ 时(shi)，能(neng)够更(geng)有效地(di)控制(zhi)氧(yang)气流(liu)量范围(wei)，使(shi)涂 层表面颗粒数量(liang)减少(shao)，同时(shi)抑制(zhi) HiPIMS 源(yuan)溅(jian)射(she)过 程中的(de)打弧(hu)放电。

HiPIMS/AIP 复合(he)技术结(jie)合(he)了 HiPIMS 的低(di)表(biao) 面粗(cu)糙度和(he) AIP 的(de)高(gao)沉积(ji)速(su)率，可(ke)以(yi)有效(xiao)增(zeng)强气(qi)体(ti) 和(he)金(jin)属的电离，减(jian)少涂层表面(mian)的(de)宏观(guan)颗粒(li)数(shu)量(liang)和(he)尺 寸，细(xi)化晶(jing)粒，提高(gao)了(le)涂层的(de)机械(xie)性能和硬(ying)度。此 外，该(gai)复(fu)合技术还(hai)能通(tong)过调(diao)控(kong)氧(yang)气(qi)进(jin)气(qi)方式来(lai)抑 制 HiPIMS 源(yuan)打弧(hu)放电，进(jin)一步提升了涂(tu)层(ceng)的质量。 但(dan)这(zhe)种(zhong)复合技术(shu)需平(ping)衡(heng)溅(jian)射与电弧(hu)气(qi)压(ya)，并精确(que)控(kong) 制各工艺(yi)参(can)数(shu)以(yi)实(shi)现(xian)最(zui)佳性(xing)能。

3、HiPIMS 复(fu)合技(ji)术(shu)的(de)应用领(ling)域及展(zhan)望(wang)

3.1　在(zai)硬质(zhi)涂(tu)层与(yu)耐磨(mo)材料(liao)中的应用

HiPIMS 技术(shu)作(zuo)为一(yi)种先进的(de)表(biao)面(mian)处(chu)理(li)技(ji)术，凭(ping)借其(qi)独特的(de)脉(mai)冲放电模(mo)式(shi)，在(zai)硬质涂层领(ling)域(yu)展现(xian) 出(chu)了(le)显(xian)著优势。特(te)别是(shi)在现代加工(gong)制(zhi)造业(ye)领域(yu)，高(gao) 性(xing)能刀(dao)具(ju)涂层技(ji)术(shu)对于提(ti)升(sheng)加工(gong)效(xiao)率、延长(zhang)刀具 服(fu)役寿(shou)命及(ji)降低生(sheng)产(chan)成(cheng)本起(qi)着至关重(zhong)要的作(zuo)用(yong)[92-93]。Ganesan 等[94] 采(cai)用(yong)双(shuang)极(ji) HiPIMS 技(ji)术在 WC-Co 刀(dao) 片(pian)上(shang)沉积非晶(jing)碳膜，并(bing)进(jin)行(xing)切(qie)削(xue)退火马氏(shi)体(ti)时(shi)效钢 试验，结果表(biao)明，与(yu)脉(mai)宽为(wei) 0 μs 的 DCMS 相比，当 脉(mai)宽为 150 μs时(shi)，在给(gei)定的加工时间内(nei)，后(hou)刀面(mian)磨 损(sun)量减少(shao)了近 50%，刀(dao)具的使(shi)用寿命增加(jia)了近(jin) 2 倍。Tillmann 等(deng) [95] 使(shi)用 DCMS/HiPIMS 复合(he)技术(shu)显著 提(ti) 高(gao)了 TiAlSiN 涂(tu) 层(ceng) 刀 具 的 切(qie) 削(xue) 性 能(neng) ， DCMS/HiPIMS-TiAlSiN 涂(tu)层刀(dao)具的后刀(dao)面(mian)磨损宽度仅(jin)为(wei)67 μm 左(zuo)右(you)，而(er) DCMS-TiAlSiN 涂(tu)层(ceng)刀具的(de)后刀(dao)面 磨(mo) 损(sun)宽(kuan) 度(du) 约为 108 μm。 Moirangthem 等[96] 使 用(yong)HiPIMS-MFMS 技(ji)术在(zai)室温且(qie)不(bu)施加偏(pian)压条(tiao)件(jian)下(xia)沉 积(ji)了(le)AlCrNbSiTiBN 涂层(ceng)，其(qi)耐腐蚀(shi)性(xing)比(bi) AISI 304不锈钢提(ti)高(gao) 10.3 倍。近年(nian)来(lai)，HiPIMS 技(ji)术与多(duo)种(zhong) 物理(li)气相沉积方法(fa)的(de)复合(he)应用逐(zhu)渐(jian)受到(dao)关注(zhu)，Tang 等[97] 采(cai)用由 RF 和(he) HiPIMS-MFMS 复合(he)镀(du)膜(mo) 系(xi)统沉积的 ZrSiN涂(tu)层(ceng)将 AISI 304 不锈钢基(ji)体(ti)的(de) 耐(nai)蚀性(xing)提(ti)高了 8~15 倍(bei)。Lu 等(deng)[98] 利用(yong) DC、RF 和HiPIMS-MF 复合(he)技术，有(you)效(xiao)解(jie)决(jue)了 Ti 靶(ba)（HiPIMSMF模式(shi)）中毒的问(wen)题，并(bing)获得了(le)硬度高(gao)达 34.1 GPa，平均摩(mo)擦系数低至(zhi) 0.46的(de) CrTiBN 涂(tu)层。

摩(mo)擦(ca)系数低至 0.46 的 CrTiBN 涂(tu)层。 针对(dui)极(ji)端(duan)服(fu)役环境，如高(gao)温、高压(ya)及(ji)高(gao)腐(fu)蚀等 条件，传(chuan)统材料的(de)性(xing)能往往(wang)受限。用 HiPIMS 复(fu)合 技术(shu)制(zhi)备(bei)高性(xing)能(neng)的硬(ying)质涂(tu)层，为耐(nai)磨部(bu)件(jian)在(zai)极端(duan)环(huan) 境下(xia)的应用提(ti)供(gong)了可能[99]。Qin 等(deng)[100] 采(cai)用(yong) DCMS 和(he) HiPIMS 复合技术研究(jiu)了(le) MoS2-Ti 复合涂层(ceng)的摩(mo) 擦学行为(wei)，结(jie)果表明，适量 Ti（原子数(shu)约(yue) 13.5 %）的 掺入显(xian)著提(ti)升(sheng)了涂层的(de)耐(nai)磨性，涂层(ceng)的平均(jun)摩(mo)擦(ca)系(xi) 数(shu) 低至 0.04。 Zhang等[101] 采(cai) 用 DCMS/HiPIMS 复(fu) 合(he)技(ji)术制备(bei)了摩(mo)擦系(xi)数和磨损(sun)率分别低(di)至(zhi) 0.08 和(he)4.3×10⁻⁵ mm³·N⁻¹·m⁻¹ 的 VAlN/Ag 多(duo)层涂(tu)层(ceng)， Ag 层(ceng) 表现出(chu)纳米(mi)孪(luan)晶结构，经 300 ℃ 的(de)高(gao)温(wen)摩擦(ca)试验(yan)后(hou)，内部相结(jie)构保(bao)持不(bu)变。Gui 等[102] 利(li)用(yong)该复合沉(chen)积(ji) 技术(shu)制备的 TiAlCrN 陶(tao)瓷涂(tu)层硬度(du) 为(wei) 28.3 GPa，摩(mo)擦试(shi)验(yan)中(zhong)在(zai)磨损(sun)轨(gui)迹(ji)处(chu)形成的(de)致密界(jie)面(mian)氧化物 层(ceng)有(you)效提升(sheng)了(le)涂层(ceng)的耐(nai)磨性(xing)，磨损率(lv)低至 8.9× 10⁻¹⁷ m³·N⁻¹·m⁻¹。Lou 等(deng)[103] 报(bao)道了用 HiPIMS-MFMS复(fu)合技术制(zhi)备 nc-TiC/a-C:H 纳(na)米复(fu)合(he)涂层的研(yan)究，该(gai) 涂层具(ju)有高(gao)硬(ying)度(du)、高(gao)耐磨(mo)性(xing)以及(ji)优(you)异的(de)耐(nai)硫酸(suan)腐 蚀(shi)性能，成(cheng)为恶(e)劣(lie)环(huan)境(jing)应用中很有(you)前景(jing)的(de)防护涂层(ceng)。

将(jiang) HiPIMS 技(ji)术(shu)与(yu)其他 PVD 技(ji)术复合，能够(gou)提 高(gao)涂(tu)层(ceng)的耐磨性(xing)及(ji)耐(nai)腐(fu)蚀性，提(ti)升加工精(jing)度(du)与效率(lv)，显著提升(sheng)工(gong)具(ju)和零部(bu)件(jian)的(de)使(shi)用(yong)寿命(ming)，为其在极端环(huan) 境(jing)下的(de)应用提(ti)供(gong)前(qian)提条件(jian)，在高端(duan)制(zhi)造(zao)方面(mian)应(ying)用潜(qian) 力巨(ju)大。

3.2　在功能(neng)涂层与器(qi)件领域(yu)的应(ying)用(yong)

HiPIMS 复合(he)技术在(zai)光伏(fu)器(qi)件及(ji)与半(ban)导体(ti)相(xiang)关(guan) 涂(tu)层的(de)制(zhi)备中(zhong)展(zhan)现(xian)出(chu)显著(zhu)优势。Lin 等(deng)[104] 采用HiPIMS/DCMS 复合(he)技术在(zai)硬质合金上(shang)沉积(ji)了(le) HfBx涂(tu)层(ceng)，该涂层(ceng)具有高达 49.3 GPa±3.6 GPa 的(de)超(chao)高硬 度和(he) 667.0 GPa±9.2 GPa 的杨氏模量(liang)，可(ke)用(yong)于(yu)航(hang)空(kong) 航(hang)天(tian)、热(re)光伏(fu)器(qi)件和(he)互补(bu)金属氧化(hua)物(wu)半(ban)导体(ti)。扩 散(san)屏(ping)障(zhang)是(shi)集(ji)成(cheng)电路(lu)中至关重要(yao)的组成(cheng)部分(fen)，屏障(zhang)失(shi) 效会(hui)导致(zhi)扩散(san)形(xing)成(cheng)铜(tong)硅化(hua)物，严(yan)重影(ying)响(xiang)器(qi)件(jian)性能和 寿(shou)命(ming)。 Mühlbacher 等[105] 通过(guo) DCMS/HiPIMS 复(fu)合(he)技 术(shu)在(zai)无加热条(tiao)件(jian)下制备(bei)了(le) Ti0.84Ta0.16N 阻挡层(ceng)，900 ℃退火(huo)后，Ti0.84Ta0.16N 涂层(ceng)中仅有(you)轻微(wei)的(de) Cu 扩(kuo)散现(xian)象(xiang)，满(man)足(zu)半导(dao)体(ti)行业(ye)日(ri)益严(yan)苛的(de)温度要(yao)求(qiu)。WN 涂层(ceng)因其硬(ying)度(du)高、热(re)稳定性(xing)好、电阻(zu)率低等优(you)势，在半 导体(ti)行(xing)业(ye)中(zhong)常(chang)用(yong)作(zuo)扩(kuo)散阻挡层、电(dian)容器(qi)和(he)场效(xiao)应 晶(jing)体(ti)管(guan)（FET）中的电极(ji)防(fang)护涂层(ceng)，Lou 等[106] 使用(yong)HiPIMS/MF 复合系统制(zhi)备的 WN0.12 涂(tu)层具(ju)有(you) 0.33的低摩(mo)擦系(xi)数和(he) 31.5 GPa 的(de)高(gao)硬度。

在(zai)核反应(ying)堆(dui)领(ling)域(yu)，核(he)燃料(liao)后(hou)处(chu)理时(shi)相关零部件 常(chang)处(chu)于浓(nong)硝酸强腐蚀状态(tai)下(xia)。Chabanon 等(deng)[107] 在304 L 奥氏(shi)体不锈(xiu)钢(gang)上(shang)沉(chen)积的(de) Zr/ZrO₂ 涂层(ceng)，在(zai)硝酸 介(jie)质(zhi)中(zhong)浸泡 9 天后(hou)，表(biao)面无明显(xian)变化，而无(wu)涂(tu)层样品 出现晶(jing)间腐(fu)蚀，表面出现了(le)颗(ke)粒(li)和(he)裂(lie)纹(wen)。Ammendola 等[108] 通过 BP-HiPIMS 技(ji)术(shu)在 Cr-4 合金(jin)上沉(chen)积Cr 涂(tu)层，主(zhu)要应用作(zuo)核反应(ying)堆(dui)零部(bu)件，经(jing) 84 天的(de) 高(gao)压釜暴(bao)露后(hou)，与(yu)无涂(tu)层(ceng)的 Cr-4 合(he)金(jin)相(xiang)比，DCMSCr涂层(ceng)样(yang)品(pin)增重(zhong)减(jian)少(shao)了 61%，而(er) HiPIMS-Cr 和(he) BPHiPIMS-Cr涂层(ceng)样品增(zeng)重(zhong)分别(bie)减少(shao)了(le) 80% 和(he) 90%。SiC 已(yi)成为轻水(shui)反应(ying)堆中(zhong)用于(yu)核(he)燃(ran)料(liao)包壳(ke)和(he)管(guan)道 箱(xiang)等(deng)核心部件(jian)材(cai)料， Mouche 等[109] 采(cai) 用 HIPIMS/ CAE 复(fu)合技术在 SiC 基体上制备 Cr 涂层，先(xian)用(yong)HiPIMS 沉积 Cr 层(ceng)，再用 CAE 沉(chen)积(ji) Cr 层，显著改(gai) 善(shan)了(le)涂层(ceng)结(jie)合力(li)，减少了涂(tu)层(ceng)的(de)开(kai)裂(lie)和剥(bo)落。

汽(qi)车(che)行业(ye)对涂层的热机械(xie)稳(wen)定性(xing)要求较高(gao)。 中国科学(xue)院力学所(suo)采用(yong) HiPIMS/AIP 复(fu)合技术(shu)研制(zhi) 了(le) TiCN、CrAlSiN、DLC 等系列(lie)三(san)元(yuan)、四(si)元(yuan)高硬(ying)高 温涂层，并(bing)应(ying)用于长春一汽的(de)压铸(zhu)模(mo)具(ju)、热(re)锻(duan)模(mo)具，使模(mo)具的加(jia)工寿命提(ti)高(gao) 3~5 倍(bei)以(yi)上，尤其是含(han)钇高(gao) 温涂(tu)层，实(shi)现了(le) 800~1 200 ℃ 环(huan)境下涂层(ceng)在(zai)热锻(duan)模(mo) 具上的工(gong)程应(ying)用。荷(he)兰豪(hao)泽（Hauzer）公(gong)司(si)研发的Flexicoat 1500 系(xi)统(tong)同时配备 HiPIMS、电弧(hu)和离(li)子 渗氮等(deng)六(liu)种沉(chen)积技(ji)术(shu)，最大载(zai)重(zhong)可达(da) 3 000 kg。用(yong) 该(gai)系统的复合(he)技术制(zhi)备的涂层用在(zai)水龙头、淋(lin)浴(yu) 喷头等卫浴五(wu)金(jin)件(jian)上(shang)，能(neng)有效减少(shao)指(zhi)纹(wen)残留，保持(chi) 五金件表(biao)面清(qing)洁(jie)亮(liang)丽，减(jian)少(shao)清(qing)洁(jie)维护(hu)的频(pin)率(lv)；用在(zai) 汽车发动(dong)机等(deng)零(ling)部(bu)件上，能(neng)减少(shao)热(re)传(chuan)导，有(you)助(zhu)于(yu)降 低发(fa)动(dong)机(ji)的(de)工作(zuo)温度(du)，减(jian)少(shao)燃油消(xiao)耗(hao)；用在大尺寸 成型(xing)模具(ju)上(shang)，能减(jian)少(shao)被(bei)加(jia)工(gong)材(cai)料在(zai)模(mo)具表面(mian)的黏附，简(jian)化(hua)清(qing)理(li)过程，提(ti)高(gao)生(sheng)产效(xiao)率(lv)，减(jian)少模(mo)具在生(sheng)产过 程(cheng)中(zhong)的(de)磨(mo)损(sun)，延(yan)长模(mo)具(ju)寿命，降低更换(huan)成(cheng)本(ben)。Carlos等[110] 使(shi)用 HiPIMS 和(he) DC 偏(pian)压(ya)技(ji)术优(you)化(hua) Nb/Cu 涂(tu) 层(ceng)性能(neng)。研究发(fa)现(xian)，较高的(de)直流(liu)电压可以改(gai)善(shan)入(ru)射 离子(zi)通量(liang)的方向(xiang)性(xing)，增(zeng)强(qiang)吸附原子迁(qian)移(yi)率，消(xiao)除(chu)涂(tu) 层沉(chen)积(ji)过(guo)程中的自(zi)阴影效(xiao)应，制备出表(biao)面(mian)平滑致密(mi) 的(de)涂(tu)层，他们认为该(gai)技(ji)术可(ke)应(ying)用于射(she)频(pin)超(chao)导(dao)腔(qiang)。

HiPIMS 复(fu)合技(ji)术(shu)在(zai)功(gong)能涂(tu)层(ceng)与器(qi)件(jian)领(ling)域(yu)展(zhan)现(xian) 出显著优(you)势，能够有效提升(sheng)材料表面平(ping)滑度和硬(ying)度、耐(nai)磨(mo)性(xing)、耐(nai)腐蚀性(xing)等，广(guang)泛应(ying)用(yong)于光(guang)伏(fu)器(qi)件(jian)及核(he)反(fan) 应(ying)堆(dui)零部(bu)件用涂层(ceng)等(deng)领域(yu)，在国防军工等(deng)跨学科领(ling) 域(yu)有较(jiao)大(da)应(ying)用(yong)潜力(li)。

3.3　HiPIMS 复(fu)合(he)技(ji)术(shu)展望

随(sui)着环(huan)境污染(ran)的不(bu)断(duan)加剧(ju)，环(huan)境(jing)净(jing)化(hua)涂层材(cai)料(liao) 的(de)研(yan)发(fa)与应(ying)用已(yi)成(cheng)为(wei)环保技(ji)术领(ling)域(yu)的重(zhong)要研(yan)究(jiu)方(fang) 向(xiang)。光催化环境(jing)净(jing)化(hua)技(ji)术(shu)是(shi)一(yi)种利用(yong)光(guang)催(cui)化剂在 光照条件(jian)下(xia)分解或(huo)转(zhuan)化(hua)有害(hai)物质(zhi)的技(ji)术，具有绿色、环保(bao)、高(gao)效节(jie)能(neng)等优势(shi)。Zinai 等(deng)[111] 使用(yong) HiPIMS技(ji)术(shu)在(zai) Si 基(ji)体(ti)上(shang)制备(bei) TiO₂ 涂(tu)层(ceng)，并研(yan)究(jiu)了(le)其(qi)光(guang)学性(xing)能，结果(guo)表明(ming)：与无涂层 Si 基(ji)体(ti)相(xiang)比(bi)，涂(tu)覆 TiO₂涂(tu)层的(de) Si 基(ji)体(ti)在 300~1 200 nm 波长范(fan)围内(nei)反射(she)率(lv) 显著下(xia)降(jiang)；无(wu)涂(tu)层(ceng) Si 样(yang)品(pin)的紫(zi)外(wai)线(xian)阻(zu)挡比例(li)约为40%，而涂(tu)覆 TiO₂ 防(fang)护(hu)层(ceng)的 Si 样(yang)品紫外(wai)线阻(zu)挡比 例约 21%，从(cong)而(er)在硅太(tai)阳能电(dian)池上达到良(liang)好的(de)抗反 射(she)和(he)防(fang)紫(zi)外线效果(guo)。Abidi 等(deng)[112] 使(shi)用(yong) HiPIMS 技(ji)术 在(zai)涤纶布(bu)上(shang)制备了CuxO/TiO₂ 光(guang)催化(hua)剂涂层(ceng)，在(zai)日(ri) 光(guang)照(zhao)射下，该涂层(ceng)对高(gao)浓度(du)的(de)三氯甲(jia)烷和(he)丁(ding)醛(quan)的(de)降(jiang) 解效率(lv)分(fen)别(bie)达到 90%和(he) 85%，同时具(ju)有(you)较高(gao)的抑 菌活性。在(zai) 80 A 溅(jian)射条(tiao)件(jian)下(xia)制(zhi)备的(de) CuxO/TiO₂ 光 催化(hua)涂层在 2 h 内实(shi)现(xian)了(le)细(xi)菌的完全(quan)灭(mie)活，可应用(yong) 于(yu)在室内(nei)空气(qi)中净(jing)化(hua)纺织品。Ratova 等[113] 采用HiPIMS 技术将(jiang) W 元(yuan)素(su)掺(can)杂(za)在TiO₂ 涂(tu)层中，并(bing)通(tong)过(guo) 亚甲基蓝染料(liao)的降解率评估(gu)其光催(cui)化(hua)活(huo)性(xing)，结果表 明，尽(jin)管在(zai)紫(zi)外(wai)光(guang)照射下未(wei)观察到光(guang)催化(hua)活性的显 著提升，但(dan)在(zai)荧(ying)光灯和(he)可见光条(tiao)件(jian)下(xia)，该涂层表(biao)现 出(chu)对亚(ya)甲基(ji)蓝的很强(qiang)的(de)降解能力，为室内光催(cui)化(hua)应 用提(ti)供了(le)有力(li)支(zhi)持(chi)。在(zai)医(yi)疗(liao)领(ling)域(yu)，HfO₂ 涂层常用(yong) 作高性(xing)能扩(kuo)展(zhan)栅(zha)场(chang)效(xiao)应(ying)晶体(ti)管(guan)，用于检(jian)测(ce)阿(a)尔(er)茨 海(hai)默症等(deng)与帕(pa)金森(sen)相(xiang)关的 pH 值(zhi)和(he)蛋白质(zhi)，目前(qian)主 要采(cai)用 HiPIMS 技(ji)术(shu)制(zhi)备该(gai)涂层(ceng)，未来期望(wang)采用HiPIMS 复合技术(shu)优化(hua) HfO₂ 生(sheng)物(wu)传(chuan)感器涂(tu)层的(de)稳 定(ding)性和 pH 检测(ce)中(zhong)的(de)灵(ling)敏度(du)，使(shi)该生物传感器应用 于(yu)检(jian)测(ce)其他(ta)蛋(dan)白(bai)质(zhi)型(xing)生物标志(zhi)物(wu)，并构建多(duo)传(chuan)感(gan)器 阵(zhen)列(lie)，用(yong)于(yu)早期(qi)筛(shai)查患者(zhe)[114]。在过去(qu)的十(shi)年(nian)中(zhong)，对 用于(yu)生(sheng)物医(yi)学应用的涂(tu)层材(cai)料(liao)的需求有(you)了(le)巨大的(de) 增长(zhang)，例(li)如骨科植入物(wu)、牙(ya)根(gen)、心血管支(zhi)架(jia)、心(xin)脏 瓣膜(mo)和(he)其(qi)他外科器械(xie)以及(ji)药(yao)物缓(huan)释(shi)涂(tu)层等(deng)。目(mu)前，HiPIMS 技术已被应用(yong)于(yu)制(zhi)备多种生物医(yi)学涂层，包括(kuo) DLC、NbO、NiTi 和(he) TiOxNy 等(deng)[115-116]，在未(wei)来的 技(ji)术(shu)发展(zhan)与更新(xin)迭(die)代中，利(li)用 HiPIMS 复(fu)合(he)技(ji)术有(you) 望制(zhi)备高(gao)纯度高性(xing)能的涂层，在新(xin)能源(yuan)和医(yi)疗(liao)等(deng)跨(kua) 学科(ke)领(ling)域(yu)应(ying)用(yong)中发挥作用。

随(sui)着技术的不(bu)断(duan)进步(bu)，未(wei)来(lai) HiPIMS 复合(he)技(ji)术(shu) 有望(wang)实现(xian)更加(jia)精(jing)细(xi)的(de)脉(mai)宽(kuan)控(kong)制(zhi)。通过(guo)精确(que)调(diao)节脉 冲(chong)持(chi)续时(shi)间(jian)，进(jin)一(yi)步优化等(deng)离子体(ti)的(de)密(mi)度(du)和能(neng)量(liang)分 布(bu)，从而(er)提高(gao)涂层的沉(chen)积质(zhi)量和一致(zhi)性(xing)。另外(wai)，通 过(guo)不同(tong)电(dian)源(yuan)的匹配(pei)复(fu)合系统提(ti)高(gao)电源的(de)效率和(he)稳 定性(xing) ，从(cong)而(er)使(shi) HiPIMS 放电过程更稳定(ding)。

4、总(zong)结(jie)与(yu)展(zhan)望

HiPIMS 技术作为材料(liao)表面(mian)改(gai)性(xing)领(ling)域的(de)一(yi)项关(guan) 键(jian)性(xing)创新成(cheng)果，促(cu)进了(le)材(cai)料(liao)性能提(ti)升(sheng)和(he)新型功(gong)能材(cai) 料(liao)的(de)研发(fa)，但(dan)其(qi)低的沉积速率限制(zhi)了其(qi)发展(zhan)应用。

为(wei)克服(fu)其(qi)局(ju)限性，研(yan)究(jiu)者(zhe)们采用波形(xing)叠(die)加(jia)和同(tong)步偏 压(ya)等技(ji)术(shu)对其(qi)优(you)化(hua)，通过与(yu)其(qi)他技(ji)术(shu)的复(fu)合和增加 辅助装置(zhi)进(jin)行不断改进(jin)，均在(zai)一定程度上(shang)提高了沉 积(ji)速(su)率(lv)，并(bing)改(gai)善了涂(tu)层性(xing)能(neng)。未(wei)来对(dui)于 HiPIMS 复 合(he)技术的(de)进一步(bu)研究，应聚(ju)焦于通(tong)过(guo)调(diao)控(kong)电(dian)源模(mo)式 及(ji)脉(mai)冲(chong)相(xiang)关(guan)参数来(lai)提(ti)高 HiPIMS 复合技术的(de)稳定(ding) 性，降低(di)成本，解决离(li)化率(lv)损(sun)失(shi)和工艺(yi)复(fu)杂等难(nan)题(ti)。 在保证高(gao)沉积速(su)率条件(jian)下(xia)如(ru)何(he)有(you)效调(diao)控真(zhen)空(kong)室内 等离(li)子体，仍(reng)是该技(ji)术工业(ye)化(hua)推广应用(yong)的研究热(re)点(dian)。 另外，未来(lai)发展的(de)方(fang)向(xiang)还包(bao)括(kuo)其在特定(ding)领域的跨(kua)学(xue) 科应(ying)用，以(yi)推(tui)动(dong)该(gai)技术(shu)向(xiang)更高(gao)水(shui)平发展(zhan)。

参(can)考(kao)文(wen)献(xian)：

[1]DAS S，BISWAS S K，KUNDU A，et al. Investigation of mechanical morphological structural and electrochemical properties of PVD TiAlN coating：A detail experimental and its correlation with an analytical approach using the least square method[J]. Applied Surface Science Advances， 2024， 24：100638.

[2]BOBZIN K，KALSCHEUER C，MÖBIUS M P. Triboactive CrAlN+MoWS coatings deposited by pulsed arc PVD[J]. Surface and Coatings Technology，2023，475：130178.

[3]吴忠振(zhen)，朱宗涛，巩(gong)春志，等(deng). 高功率(lv)脉(mai)冲(chong)磁(ci)控溅射技(ji)术的 发展(zhan)与研究 [J]. 真(zhen)空，2009，46（3）：18−22.

[4]KOUZNETSOV V，MACÁK K，SCHNEIDER J M，et al. A novel pulsed magnetron sputter technique utilizing very high target power densities[J]. Surface and Coatings Technology，1999，122（2/3）：290−293.

[5]MACÁK K，KOUZNETSOV V，SCHNEIDER J，et al. Ionized sputter deposition using an extremely high plasma density pulsed magnetron discharge[J]. Journal of Vacuum Science and Technology，2000，18（4）：1533−1537.

[6]BOHLMARK J， GUDMUNDSSON J T， ALAMI J， et al. Spatial electron density distribution in a high-power pulsed magnetron discharge[J]. IEEE Transactions on Plasma Science，2005，33（2）：346−347.

[7]ANDERS A. Discharge physics of high power impulse magnetron sputtering[J]. Surface and Coatings Technology，2011，205：S1−S9.

[8]NAKANO T，MURATA C，BABA S. Effect of the target bias voltage during off-pulse period on the impulse magnetron sputtering[J]. Vacuum，2010，84（12）：1368−1371.

[9]KERAUDY J，VILOAN R P B，RAADU M A，et al. Bipolar HiPIMS for tailoring ion energies in thin film deposition[J]. Surface and Coatings Technology，2019，359：433−437.

[10]朱祥瑞(rui)，韩明月，冯蓬勃，等(deng). 双(shuang)极(ji)高功(gong)率(lv)脉(mai)冲磁控溅射(she)技 术(shu)薄膜制备(bei)研究(jiu)进(jin)展 [J]. 中国表(biao)面(mian)工(gong)程，2022，35（5）：10−22.

[11]吴厚(hou)朴(pu)，田(tian)钦(qin)文(wen)，田(tian)修(xiu)波，等(deng). 新型双(shuang)极(ji)性(xing)高(gao)功率(lv)脉(mai)冲(chong)磁(ci)控(kong) 溅(jian)射电(dian)源(yuan)及放电(dian)特性研(yan)究(jiu) [J]. 真(zhen)空(kong)，2019，56（6）：1−6.

[12]ZHAO M J，WANG Y T，YAN J H，et al. Dielectric properties of hafnium oxide film prepared by HiPIMS at different O₂/Ar ratios and their influences on TFT performance[J]. Journal of Science：Advanced Materials and Devices，2024，9（2）：100722.

[13]王启(qi)民，张小(xiao)波(bo)，张世宏(hong)，等. 高功(gong)率脉(mai)冲(chong)磁控(kong)溅射技(ji)术(shu)沉 积(ji)硬质涂层(ceng)研(yan)究(jiu)进展 [J]. 广(guang)东(dong)工(gong)业大(da)学(xue)学报(bao)， 2013，30（4）：1−13.

[14]刘亮亮，周林(lin)，唐伟(wei)，等. 持(chi)续(xu)高功(gong)率磁(ci)控(kong)溅射(she)技术(shu)高(gao)速 制(zhi)备挠(nao)性覆铜(tong)板(ban) Cu 膜 [J]. 真空(kong)与(yu)低(di)温，2020， 26（5）：369−376.

[15]FERREC A，KERAUDY J，JACQ S，et al. Correlation between mass-spectrometer measurements and thin film characteristics using dcMS and HiPIMS discharges[J]. Surface and Coatings Technology，2014，250：52−56.

[16]BOBZIN K，BRÖGELMANN T，KRUPPE N C，et al. Influence of dcMS and HPPMS in a dcMS/HPPMS hybrid process on plasma and coating properties[J]. Thin Solid Films，2016，620：188−196.

[17]YING P Y，SUN H Y，ZHANG P，et al. Preparation and tribological properties of WS2 solid lubricating coating with dense structure using HiPIMS[J]. Journal of Materials Research and Technology，2024，32：530−540.

[18]WANG Z，LI W T，WANG Z Y，et al. Comparative study on protective Cr coatings on nuclear fuel cladding Zirlo substrates by AIP and HiPIMS techniques[J]. Ceramics International，2023，49（14）：22736−22744.

[19]RECK K A，BULUT Y， XU Z J， et al. Early-stage silver growth during sputter deposition on SiO₂ and polystyrene– comparison of biased DC magnetron sputtering，high-power impulse magnetron sputtering （HiPIMS） and bipolar HiPIMS [J]. Applied Surface Science，2024，666：160392.

[20]CHO M G，KANG U，LIM S H，et al. α-phase tantalum film deposition using bipolar high-power impulse magnetron sputtering technique[J]. Thin Solid Films，2023，767：139668.

[21]ALHAFIAN M R，CHEMIN J B，FLEMING Y，et al. Comparison on the structural，mechanical and tribological properties of TiAlN coatings deposited by HiPIMS and Cathodic Arc Evaporation[J].Surface and Coatings Technology，2021， 423：127529.

[22]KIRYUKHANTSEV-KORNEEV P V，CHERTOVA A D，CHUDARIN F I，et al. The structure and properties of highentropy （MoTaNbZrHf）-Si-B coatings deposited by DCMS and HIPIMS methods using the multilayer target[J]. Surface and Coatings Technology，2024，484：130797.

[23]LI Z C，ZHOU G X，WANG Z Y，et al. HiPIMS induced high-purity Ti3AlC2 MAX phase coating at low-temperature of 700 ℃[J]. Journal of the European Ceramic Society，2023，43（11）：4673−4683.

[24]KUBART T，FERNANDES D F，NYBERG T. On the description of metal ion return in reactive high power impulse magnetron sputtering[J]. Surface and Coatings Technology，2021，418：127234.

[25]ANDERS A. Deposition rates of high power impulse magnetron sputtering：Physics and economics[J]. Journal of Vacuum Science and Technology A，2010，28（4）：783−790.

[26]BAI X B， CAI Q， XIE W H， et al. Effect of ion control strategies on the deposition rate and properties of copper films in bipolar pulse high power impulse magnetron sputtering[J]. Journal of Materials Science，2023，58（3）：1243− 1259.

[27]KOZÁK T. Particle-based simulation of atom and ion transport in HiPIMS：Effect of the plasma potential distribution on the ionized flux fraction[J]. Plasma Sources Science and Technology，2023，32（3）：035007.

[28]KOZÁK T，LAZAR J. Gas rarefaction in high power impulse magnetron sputtering：Comparison of a particle simulation and volume-averaged models[J]. Plasma Sources Science and Technology，2018，27（11）：115012.

[29]TIRON V，VELICU I L，MIHĂILĂ I，et al. Deposition rate enhancement in HiPIMS through the control of magnetic field and pulse configuration[J]. Surface and Coatings Technology，2018，337：484−491.

[30]TILLMANN W，ONTRUP F，SCHNEIDER E，et al. Comparative investigation of the structure and mechanical properties of AlCrN and AlCrVYN thin films deposited by dcMS，HiPIMS， and hybrid dcMS/HiPIMS[J]. Hybrid Advances，2024，5：100120.

[31]PATIDAR J，SHARMA A，ZHUK S，et al. Improving the crystallinity and texture of oblique-angle-deposited AlN thin films using reactive synchronized HiPIMS[J]. Surface and Coatings Technology，2023，468：129719.

[32]CEMIN F， ABADIAS G， MINEA T， et al. Tuning high power impulse magnetron sputtering discharge and substratebias conditions to reduce the intrinsic stress of TiN thin films[J]. Thin Solid Films，2019，688：137335.

[33]YANG Y C，CHANG C T，HSIAO Y C，et al. Influence of high power impulse magnetron sputtering pulse parameters on the properties of aluminum nitride coatings[J]. Surface and Coatings Technology，2014，259：219−231.

[34] LI H，LI L H，WANG X T，et al. Effect of bias voltage on the erosion performance of TiAlSiN coatings on TC6 substrate by high power impulse magnetron sputtering[J]. Surface and Coatings Technology，2024，477：130263.

[35] DAS C R，RANGWALA M，GHOSH A. Characteristics of high-power impulse magnetron sputtering （HiPIMS） deposited nanocomposite-TiAlSiN coating under variable pulse frequencies[J]. Vacuum，2024，219：112747.

[36] WANG L，JIN J，ZHU C K，et al. Effects of HiPIMS pulselength on plasma discharge and on the properties of WC-DLC coatings[J]. Applied Surface Science，2019，487：526−538.

[37] TIRON V，VELICU I L，MATEI T，et al. Ultra-short pulse HiPIMS：A strategy to suppress arcing during reactive deposition of SiO₂ thin films with enhanced mechanical and optical properties[J]. Coatings，2020，10（7）：633.

[38] BRADLEY J W，MISHRA A， KELLY P J. The effect of changing the magnetic field strength on HiPIMS deposition rates[J]. Journal of Physics D： Applied Physics， 2015，48（21）：215202.

[39] GHAILANE A，LARHLIMI H，TAMRAOUI Y，et al. The effect of magnetic field configuration on structural and mechanical properties of TiN coatings deposited by HiPIMS and dcMS[J].Surface and Coatings Technology，2020，404：126572.

[40] TIRON V，VELICU I L，VASILOVICI O，et al. Optimization of deposition rate in HiPIMS by controlling the peak target current[J]. Journal of Physics D： Applied Physics，2015，48（49）：495204.

[41] VETTER J， SHIMIZU T， KURAPOV D， et al. Industrial application potential of high power impulse magnetron sputtering for wear and corrosion protection coatings[J].Journal of Applied Physics，2023，134：160701.

[42] SERRA R，FERREIRA F，CAVALEIRO A，et al. HiPIMS pulse shape influence on the deposition of diamond-like carbon films[J]. Surface and Coatings Technology，2022，432：128059.

[43] OSKIRKO V O，KOZHEVNIKOV V Y，RABOTKIN S V，et al. Ion current density on the substrate during short-pulse HiPIMS[J]. Plasma Sources Science and Technology，2023， 32（7）：075007.

[44]ANTONIN O，TIRON V，COSTIN C，et al. On the HiPIMS benefits of multi-pulse operating mode [J]. Journal of Physics D：Applied Physics，2014，48（1）：015202.

[45] LIN J，ZHANG X. Effects of racetrack magnetic field strength on structure and properties of amorphous carbon coatings deposited by HiPIMS using deep oscillation pulses[J]. Surface and Coatings Technology，2022，438：128417.

[46] ELIASSON H，RUDOLPH M，BRENNING N，et al. Modeling of high power impulse magnetron sputtering discharges with graphite target[J]. Plasma Sources Science and Technology，2021，30（11）：115017.

[47] LI L H，GU J B，XU Y，et al. Application of positive pulse to extract ions from HiPIMS ionization region[J]. Vacuum，2022，204：111383.

[48] SANTIAGO J A，FERNÁNDEZ-MARTÍNEZ I，KOZÁK T，et al. The influence of positive pulses on HiPIMS deposition of hard DLC coatings[J]. Surface and Coatings Technology，2019，358：43−49.

[49] OSKIRKO V O，ZAKHAROV A N，SEMENOV V A，et al. Short-pulse high-power dual magnetron sputtering[J]. Vacuum，2022，200：111026.

[50] HUO C Q，RAADU M A，LUNDIN D，et al. Gas rarefaction and the time evolution of long high-power impulse magnetron sputtering pulses[J]. Plasma Sources Science and Technology，2012，21（4）：045004.

[51] GRECZYNSKI G，ZHIRKOV I，PETROV I，et al. Gas rarefaction effects during high power pulsed magnetron sputtering of groups IVb and VIb transition metals in Ar[J]. Journal of Vacuum Science and Technology A， 2017， 35（6）：060601.

[52] GUI B H，HU H J，ZHOU H，et al. Influence of synchronized pulse bias on the microstructure and properties of CrSiN nano-composite ceramic films deposited by MIS-HiPIMS[J]. Ceramics International，2024，50（7）：31576−31588.

[53]李(li)春伟，苗红涛(tao)，徐(xu)淑(shu)艳(yan)，等. 复合高(gao)功(gong)率脉冲磁控(kong)溅射(she)技(ji) 术(shu)的研(yan)究进(jin)展(zhan)[J]. 表面技(ji)术(shu)，2016，45（6）：82−90.

[54]葛敏，刘(liu)艳(yan)梅，李壮，等. N2 流(liu)量比(bi)对(dui) AlCrMoSiN 涂层组(zu) 织(zhi)结构和性(xing)能的(de)影响 [J]. 装(zhuang)备环(huan)境(jing)工程(cheng)，2023，20（3）：108−116.

[55] MUSIL J， KADLEC S， MÜNZ W D. Unbalanced magnetrons and new sputtering systems with enhanced plasma ionization[J]. Journal of Vacuum Science and Technology，1991，9（3）：1171−1177.

[56] STRANAK V，HUBICKA Z，CADA M，et al. Investigationof ionized metal flux in enhanced high power impulse magnetron sputtering discharges[J]. Journal of Applied Physics，2014，115：153301.

[57]KRÝSOVÁ H，CICHOŇ S，KAPRAN A，et al. Deposition of Fe₂O₃： Sn semiconducting thin films by reactive pulsed HiPIMS+ ECWR co-sputtering from Fe and Sn targets[J].Journal of Photochemistry and Photobiology A：Chemistry，2024，454：115676.

[58] HAIN C，BROWN D，WELSH A，et al. From pulsed-DCMS and HiPIMS to microwave plasma-assisted sputtering：Their influence on the properties of diamond-like carbon films[J]. Surface and Coatings Technology，2022，432：127928.

[59] LI C W，TIAN X B，GONG C Z，et al. Synergistic enhancement effect between external electric and magnetic fields during high power impulse magnetron sputtering discharge[J].Vacuum，2017，143：119−128.

[60] LI C W，TIAN X B，GONG C Z，et al. The improvement of high power impulse magnetron sputtering performance by an external unbalanced magnetic field[J]. Vacuum，2016，133：98−104.

[61] LI C W，TIAN X B，GONG C Z，et al. Electric and magnetic fields synergistically enhancing high power impulse magnetron sputtering deposition of vanadium coatings[J]. Vacuum，2017，144 ：125−134.

[62] TIAN X B，MA Y H，HU J，et al. Microstructure and mechanical properties of （AlTi）xN1-x films by magnetic-field-enhanced high power impulse magnetron sputtering[J]. Journal of Vacuum Science and Technology A，2017，35（2）：21402.

[63] HNILICA J， KLEIN P， UČÍK M， et al. On direct-current magnetron sputtering at industrial conditions with high ionization fraction of sputtered species[J]. Surface and Coatings Technology，2024，487：131028.

[64]王重阳(yang)，刘(liu)艳(yan)梅(mei)，阎兵，等. 调制周(zhou)期(qi)对(dui)AlCrSiN/AlCrMoSiN多(duo)层(ceng)膜(mo)微(wei)结(jie)构和(he)性(xing)能的影(ying)响 [J]. 表面(mian)技术，2024，53（15）：57−67.

[65] HSU T W，GRECZYNSKI G，BOYD R，et al. Influence of Si content on phase stability and mechanical properties of TiAlSiN films grown by AlSi-HiPIMS/Ti-DCMS co-sputtering [J]. Surface and Coatings Technology， 2021， 427：127661.

[66] HSU T W，GRECZYNSKI G， BOYD R， et al. Dense and hard TiWC protective coatings grown with tungstenion irradiation using WC-HiPIMS/TiC-DCMS co-sputtering technique without external heating[J].Applied Surface Science，2023，618：156639.

[67] LIU Y S，AI X，HUANG J L，et al. The microstructure and mechanical properties of He charged Al films fabricated by HiPIMS/DCMS co-sputtering[J]. Vacuum， 2024， 219：112744.

[68] DIAS N F L，MEIJER A L，BIERMANN D，et al. Structure and mechanical properties of TiAlTaN thin films deposited by dcMS， HiPIMS， and hybrid dcMS/HiPIMS[J]. Surface and Coatings Technology，2024，487：130987.

[69] DING X Y，CUI M H，LIAN Y，et al. Control of the preferential orientation and properties of HiPIMS and DCMS deposited chromium coating based on bias voltage[J]. Vacuum，2024，227：113386.

[70] ZOITA N C，DINU M，KISS A E，et al. A comparative investigation of hetero-epitaxial TiC thin films deposited by magnetron sputtering using either hybrid DCMS/HiPIMS or reactive DCMS process[J]. Applied Surface Science，2021，537：147903.

[71] WU Z T，WANG Q M，PETROV I，et al. Cubic-structure Alrich TiAlSiN thin films grown by hybrid high-power impulse magnetron co-sputtering with synchronized Al+ irradiation[J]. Surface and Coatings Technology，2020，385：125364.

[72] TILLMANN W，GRISALES D，STANGIER D，et al. Influence of the etching processes on the adhesion of TiAlN coatings deposited by DCMS， HiPIMS and hybrid techniques on heat treated AISI H11[J]. Surface and Coatings Technology，2019，378：125075.

[73] TILLMANN W，GRISALES D，TOVAR C M，et al. Tribological behaviour of low carbon-containing TiAlCN coatings deposited by hybrid （DCMS/HiPIMS） technique[J]. Tribology International，2020，151：106528.

[74] WICHER B，PSHYK O V，LI X，et al. Superhard oxidationresistant Ti1-xAlxBy thin films grown by hybrid HiPIMS/ DCMS co-sputtering diboride targets without external substrate heating[J]. Materials and Design，2024，238：112727.

[75] GRECZYNSKI G，PATSCHEIDER J，LU J，et al.Control of Ti1−xSixN nanostructure via tunable metal-ion momentum transfer during HIPIMS/DCMS co-deposition[J]. Surface and Coatings Technology，2015，280：174−184.

[76] JHA S，SINGH V，KUMAR V，et al. Microstructure，wettability，cavitation and corrosion performance of aluminum（Al6061） coated with RF-sputtered AlN thin film[J]. Surface and Coatings Technology，2024，489：131168.

[77] DIYATMIKA W，CHENG C Y，LEE J W. Fabrication of Cr-Si-N coatings using a hybrid high-power impulse and radio-frequency magnetron co-sputtering：The role of Si incor-poration and duty cycle[J]. Surface and Coatings Technology，2020，403：126378.

[78]HOLTZER N，ANTONIN O，MINEA T， et al. Improving HiPIMS deposition rates by hybrid RF/HiPIMS co-sputtering，and its relevance for NbSi films[J]. Surface and Coatings Technology，2014，250：32−36.

[79]叶谱生，王(wang)启民(min)，张腾飞，等(deng). Ni掺(can)杂对 TiB2 硬质(zhi)涂(tu)层组 织(zhi)结构(gou)和(he)力学(xue)性(xing)能的影响(xiang) [J]. 材料保(bao)护(hu)，2023，56（12）：25−35.

[80] LOU B S，YANG Y C，QIU Y X，et al. Hybrid high power impulse and radio frequency magnetron sputtering system for TiCrSiN thin film depositions： Plasma characteristics and film properties[J]. Surface and Coatings Technology，2018，350：762−772.

[81]OSKIRKO V O，ZAKHAROV A N，PAVLOV A P，et al. Hybrid HIPIMS+MFMS power supply for dual magnetron sputtering systems[J]. Vacuum，2020，181：109670.

[82]MOIRANGTHEM I， CHEN S H， LOU B S， et al. Microstructural，mechanical and optical properties of tungsten oxide coatings fabricated using superimposed HiPIMS-MF systems [J]. Surface and Coatings Technology， 2022， 436：128314.

[83] CHUANG T H，WEN C K，CHEN S C，et al. P-type semitransparent conductive NiO films with high deposition rate produced by superimposed high power impulse magnetron sputtering [J]. Ceramics International，2020，46（17）：27695− 27701.

[84] LOU B S，ANNALAKSHMI M， SU Y W， et al. Fabrication of TiN coatings using superimposed HiPIMS and MF technique：Effect of target poisoning ratios and MF/HiPIMS pulse on-time ratio[J]. Surface and Coatings Technology，2024，478：130364.

[85] FERREIRA M P，MARTÍNEZ-MARTÍNEZ D，CHEMIN J B，et al. Tuning the characteristics of Al₂O₃ thin films using different pulse configurations：Mid-frequency，high-power impulse magnetron sputtering， and their combination[J]. Surface and Coatings Technology，2023，466：129648.

[86]KMENT S，KRYSOVA H，HUBICKA Z， et al. Very thin thermally stable TiO₂ blocking layers with enhanced electron transfer for solar cells[J]. Applied Materials Today，2017，9：122-129.

[87]CHANG C L，LO K C，YANG F C，et al. HiPIMS co-sputtering for the increase of the mechanical properties of arc deposited TiN coatings[J]. Journal of Materials Research and Technology，2023，26：2050−2059.

[88]CHANG C L，LUO G J，YANG F C，et al. Effects of duty cycle on microstructure of TiN coatings prepared using CAE/HiPIMS[J]. Vacuum，2021，192：110449.

[89]SINGH A， GHOSH S， ARAVINDAN S. Investigation of oxidation behaviour of AlCrN and AlTiN coatings deposited by arc enhanced HIPIMS technique[J]. Applied Surface Science，2020，508：144812.

[90]DING J C，ZHANG T F，WANG Q M， et al. Microstructure and mechanical properties of the Cr-Mo-Si-N nanocomposite coatings prepared by a hybrid

system of AIP and HiPIMS technologies[J]. Journal of Alloys and Compounds，2018，740：774−783.

[91]GENG D S，XU Y X，WANG Q M. Hybrid deposition of Cr-O/Al-O hard coatings combining cathodic arc evaporation and high power impulse magnetron sputtering[J]. Surface and Coatings Technology，2023，456：129235.

[92]王(wang)启民，彭(peng)滨(bin)，许(xu)雨翔(xiang). 面(mian)向切(qie)削(xue)刀具(ju)的物(wu)理气相沉积涂 层回顾(gu)与展望[J]. 广(guang)东工业大(da)学(xue)学(xue)报(bao)，2023，40（6）：12−31.

[93]王(wang)铁钢(gang)，张(zhang)姣(jiao)姣，阎(yan)兵(bing). 刀(dao)具涂层的(de)研究(jiu)进(jin)展(zhan)及(ji)最(zui)新制(zhi)备 技(ji)术 [J]. 真空(kong)科学(xue)与(yu)技(ji)术学(xue)报(bao)，2017，37（7）：727−738.

[94] GANESAN R，FERNANDEZ-MARTINEZ I，AKHAVAN B，et al. Pulse length selection in bipolar HiPIMS for high deposition rate of smooth，hard amorphous carbon films[J]. Surface and Coatings Technology，2023，454：129199.

[95] TILLMANN W， MEIJER A L， PLATT T， et al. Cutting performance of TiAlN-based thin films in micromilling highspeed steel AISI M3∶2[J]. Manufacturing Letters，2024，40：6−10.

[96] MOIRANGTHEM I，WANG C J，LOU B S，et al. Effects of titanium and boron alloying with non-equimolar AlCrNbSiTi high entropy alloy nitride coatings[J]. Surface and Coatings Technology，2024，482：130709.

[97] TANG Q L，WU Y C，LOU B S，et al. Mechanical property evaluation of ZrSiN films deposited by a hybrid superimposed high power impulse-medium frequency sputtering and RF sputtering system[J]. Surface and Coatings Technology，2019，376：59−67.

[98] LU C Y，DIYATMIKA W，LOU B S，et al. Superimposition of high power impulse and middle frequency magnetron sputtering for fabrication of CrTiBN multicomponent hard coatings [J]. Surface and Coatings Technology， 2018， 350：962−970.

[99]王浪(lang)平，孙(sun)田玮. 液(ye)态靶材(cai)磁(ci)控溅射(she)技(ji)术研(yan)究(jiu)进(jin)展 [J]. 真 空(kong)与(yu)低温，2024，30（5）：496−503.

[100] QIN X P，KE P L，WANG A Y，et al. Microstructure，mechanical and tribological behaviors of MoS2-Ti composite coatings deposited by a hybrid HIPIMS method[J]. Surface and Coatings Technology，2013，228：275−281.

[101]ZHANG Y P，WANG Z Y，ZHOU S H，et al. Synergistic effect of V and Ag diffusion favored the temperatureadaptive tribological behavior of VAlN/Ag multi-layer coating[J]. Tribology International，2024，192：109285.

[102]GUI B H，ZHOU H，ZHENG J，et al. Microstructure and properties of TiAlCrN ceramic coatings deposited by hybrid HiPIMS/DC magnetron co-sputtering[J]. Ceramics International，2021，47（6）：8175−8183.

[103] LOU B S，HSIAO Y T，CHANG L C，et al. The influence of different power supply modes on the microstructure，mechanical，and corrosion properties of nc-TiC/a-C：H nanocomposite coatings[J]. Surface and Coatings Technology，2021，422：127512.

[104]LIN H S，WANG C Y，LAI Z W，et al. Microstructure and mechanical properties of HfBx coatings deposited on cemented carbide substrates by HiPIMS and DCMS[J]. Surface and Coatings Technology，2023，452：129119.

[105] MÜHLBACHER M，GRECZYNSKI G，SARTORY B，et al. Enhanced Ti0.84Ta0.16N diffusion barriers ，grown by a hybrid sputtering technique with no substrate heating， between Si（001）wafers and Cu overlayers[J]. Scientific Reports，2018，8（1）：5360.

[106]LOU B S，MOIRANGTHEM I，LEE J W. Fabrication of tungsten nitride thin films by superimposed HiPIMS and MF system：Effects of nitrogen flow rate[J]. Surface and Coatings Technology，2020，393：125743.

[107]CHABANON A， SCHLEGEL M L， MICHAU A， et al. Anticorrosion performance of a Zr-based architectured substrate/coating system[J]. Corrosion Science，2023，220：111305.

[108]AMMENDOLA M，ARONSON B，FOURSPRING P，et al. Evaluation of chromium coatings deposited by standard and bipolar high-power impulse magnetron sputtering （HiPIMS & B-HiPIMS） for nuclear power applications[J]. Surface and Coatings Technology，2024，485：130835.

[109] MOUCHE P A，KOYANAGI T，PATEL D，et al. Adhesion，structure， and mechanical properties of Cr HiPIMS and cathodic arc deposited coatings on SiC[J]. Surface and Coatings Technology，2021，410：126939.

[110]CARLOS C P A，LEITH S，ROSAZ G，et al. Planar deposition of Nb thin films by HiPIMS for superconducting radio frequency applications[J]. Vacuum，2024， 227：113354.

[111]ZINAI N，BOUZIDI A，SAOULA N，et al. Tailoring the structural and optical properties of HiPIMS TiO₂ thin films for photovoltaic applications[J]. Optical Materials， 2022，131：112590.

[112] ABIDI M，ASSADI A A，BOUZAZA A，et al. Photocatalytic indoor/outdoor air treatment and bacterial inactivation on CuxO/TiO₂ prepared by HiPIMS on polyester cloth under low intensity visible light[J]. Applied Catalysis B：Environmental，2019，259：118074.

[113] RATOVA M，WEST G T，KELLY P J. HiPIMS deposition of tungsten-doped titania coatings for photocatalytic applications[J]. Vacuum，2014，102：48−50.

[114] YANG C M，WEI C H，UGHI F，et al. High pH stability and detection of α-synuclein using an EGFET biosensor with an HfO₂ gate deposited by high-power pulsed magnetron sputtering[J]. Sensors and Actuators B：Chemical，2024，416：136006.

[115] SHAH R，PAI N，KHANDEKAR R，et al. DLC coatings in biomedical applications-review on current advantages，existing challenges， and future directions[J]. Surface and Coatings Technology，2024，487：131006.

[116] GARG R，GONUGUNTLA S，SK S，et al. Sputtering thin films：Materials，applications，challenges and future directions[J]. Advances in Colloid and Interface Science，2024，330：103203.
